Giới thiệu chung
T4040

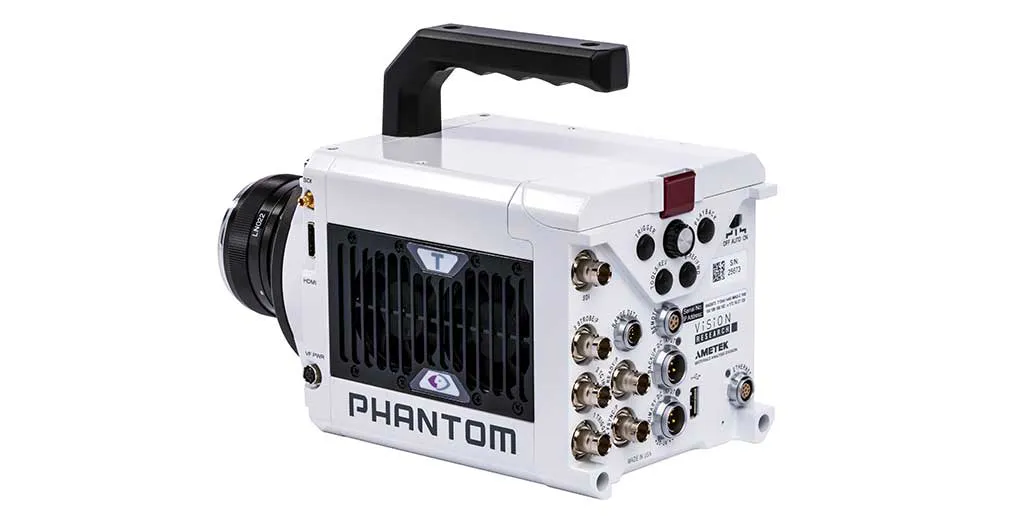

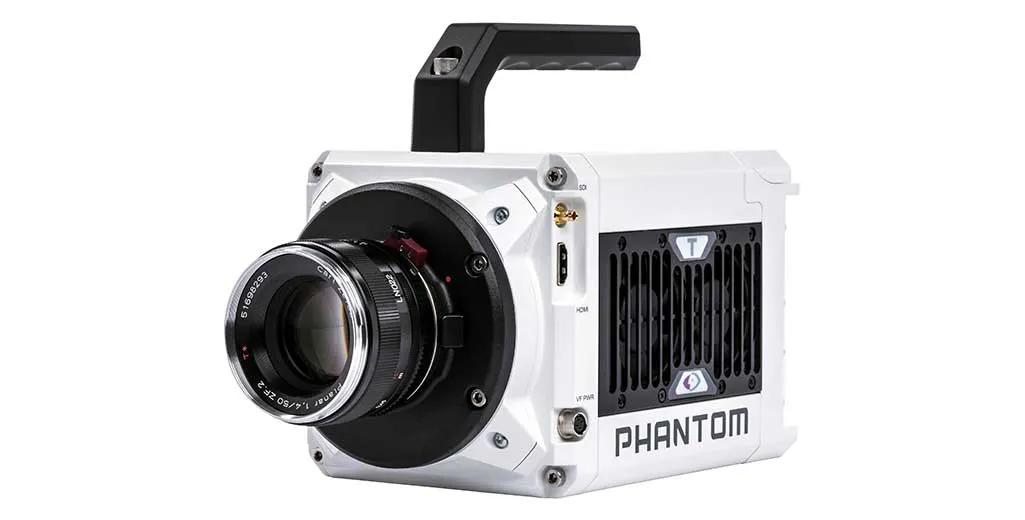

Phantom T4040 sử dụng cảm biến ánh sáng nền (BSI) tùy chỉnh với độ phân giải 4,2 triệu điểm ảnh, tạo ra hình ảnh có độ phân giải cao với tốc độ khung hình chưa từng có. Máy ảnh này lý tưởng cho việc theo dõi hạt, bản đồ biến dạng và các vật thể yêu cầu độ phóng đại cao, đồng thời cung cấp độ chính xác cao hơn trong quá trình chụp. Người dùng có thể ghi lại hình ảnh hoàn hảo với sự kết hợp tốt nhất giữa độ phân giải và tốc độ.
Kích thước pixel của T4040 là 9,27μm, rất phù hợp cho các vật thể cần độ phóng đại cao, từ nghiên cứu sinh học động vật như quan sát chuyển động cánh của côn trùng, đến các nghiên cứu công nghệ tiên tiến như phát triển vi mạch.
Với thân máy nhỏ gọn thuộc dòng T-series, máy cung cấp các tùy chọn giao diện ống kính, giúp kết nối dễ dàng với các thành phần quang học. T4040 còn trang bị tính năng EDR (Dải động cực hạn), điều chỉnh độ sáng của vùng bão hòa hình ảnh một cách động để giảm hiện tượng chói sáng, cùng với các tính năng điều khiển thân máy, xuất video và tính năng CineMag hỗ trợ vận hành độc lập từ xa.
Tư vấn với chuyên gia
|
Các tính năng chính:
|
Thành phần cấu hình:
|
Video sản phẩm
Linh kiện
|
|
Hộp Pelican 1510 với các ngăn đệm
Pelican 1510 là mẫu trung bình của Miro và lý tưởng cho các phụ kiện thông thường. Đây là một hộp đựng với bánh xe và các ngăn đệm có thể điều chỉnh, phù hợp với nhiều cấu hình khác nhau và giúp bảo vệ các vật dụng quý giá trong quá trình vận chuyển, lưu trữ và di chuyển.
|
|
|
Canon EF Mount
|
|
|

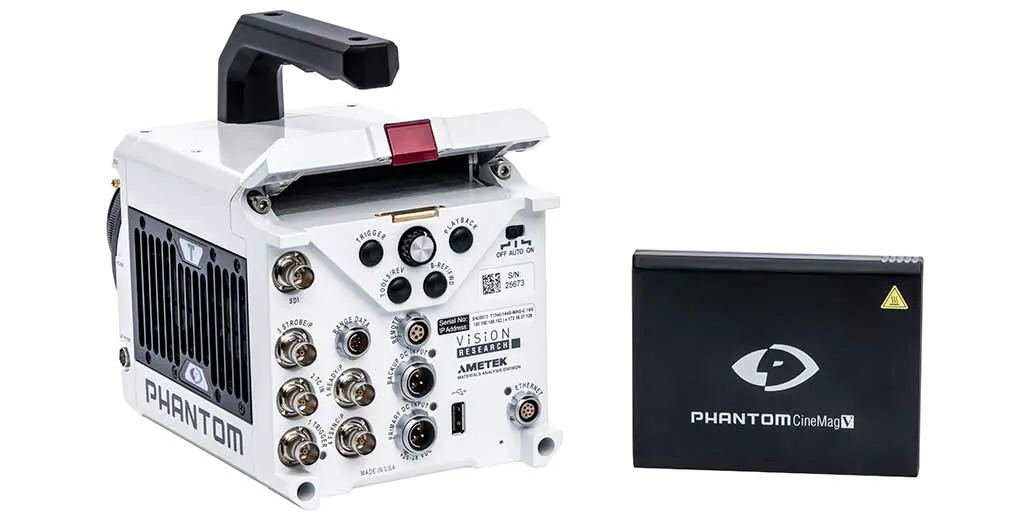

Phantom CineMag 5
|
|
|
Phantom CineStation IV
|
|
|
Pickle Switch, Dây Cáp 6' (2m)
|
Thông số kỹ thuật
STANDARD MODE & NINNED MODE
STANDARD MODE
| Resolution | FPS |
| 2560 x 1664 | 9,350 |
| 1536 x 1536 | 10,130 |
| 2560 x 1440 | 10,810 |
| 2048 x 1152 | 13,510 |
| 2560 x 256 | 60,500 |
| 2560 x 32 | 444,440 |
BINNED MODE
| Resolution | FPS |
| 2560 x 1664 | 9,350 |
| 1536 x 1536 | 10,130 |
| 2560 x 1440 | 10,810 |
| 2048 x 1152 | 13,510 |
| 2560 x 256 | 60,500 |
| 2560 x 32 | 444,440 |
|
Mô tả ngắn |
Camera Phantom T4040 ghi lại tối đa 9.350 fps với độ phân giải đầy đủ 4.2-Mpx và có tất cả các tính năng của dòng T-Series. |
|
Thông lượng / Tốc độ |
Tốc độ thông lượng: 39.8 Gpx/giây |
|
Thông số cảm biến |
Cảm biến CMOS Back Side Illuminated (BSI) 2560 x 1664 điểm ảnh Kích thước điểm ảnh: 9,27 µm, 18,54 µm khi bật chế độ binned Độ sâu bit: 12-bit Hiệu suất lượng tử: 85,4% mono; 71% màu Tỷ lệ tín hiệu trên nhiễu tối đa (SNR): 39,9 dB (Chế độ chuẩn) Dải động tối đa: 52,0 dB (Chế độ chuẩn) Chế độ Binned (Chỉ xuất mono): Hiệu suất lượng tử: 82,4% |
|
Xử lý video |
Độ sáng, Tăng cường, Gamma, Bão hòa, Cân bằng trắng Chân đế, Đường cong độ sáng, Bộ lọc, Ma trận màu Lật và xoay hình ảnh, Cắt, Tỉ lệ |
|
Thu thập dữ liệu |
Mô-đun DAQ M- và X-Series của National Instruments với hỗ trợ tích hợp trong PCC |
|
Ống kính |

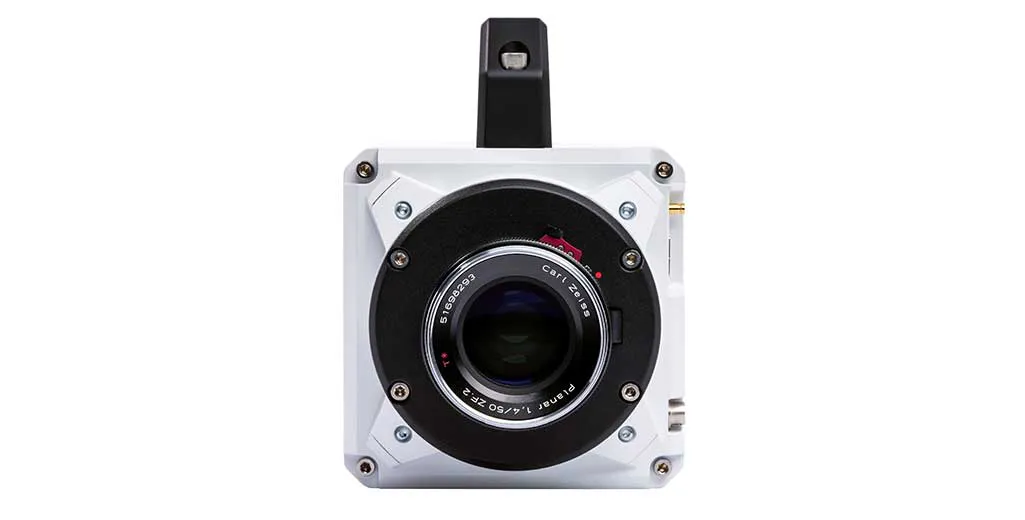

Tiêu chuẩn Nikon F-mount (hỗ trợ ống kính F và G) Tùy chọn Canon EOS mount Tùy chọn PL-mount, C-mount, M42-mount (Ống kính không bao gồm) |
|
Phơi sáng |
Thời gian phơi sáng tối thiểu 1.04 µs, 250 ns với tùy chọn FAST (kiểm soát xuất khẩu) Cửa trập điện tử toàn cầu Dải động cực kỳ rộng (EDR) Phơi sáng tự động Chỉ số phơi sáng (E.I.) để điều khiển ISO có thể nhìn thấy Chế độ tắt cửa trập cho PIV |
|
Bộ nhớ |
64GB, 128GB, 256GB RAM trong tốc độ cao Lên tới 63 phân vùng bộ nhớ CineMag 5 cho bộ nhớ lưu trữ không thay đổi |
|
Thời gian ghi |
4.3 giây với tốc độ khung hình tối đa, 12 bit, độ phân giải 2560 x 1664 vào bộ nhớ trong 256GB |
|
Tính năng đặc biệt |

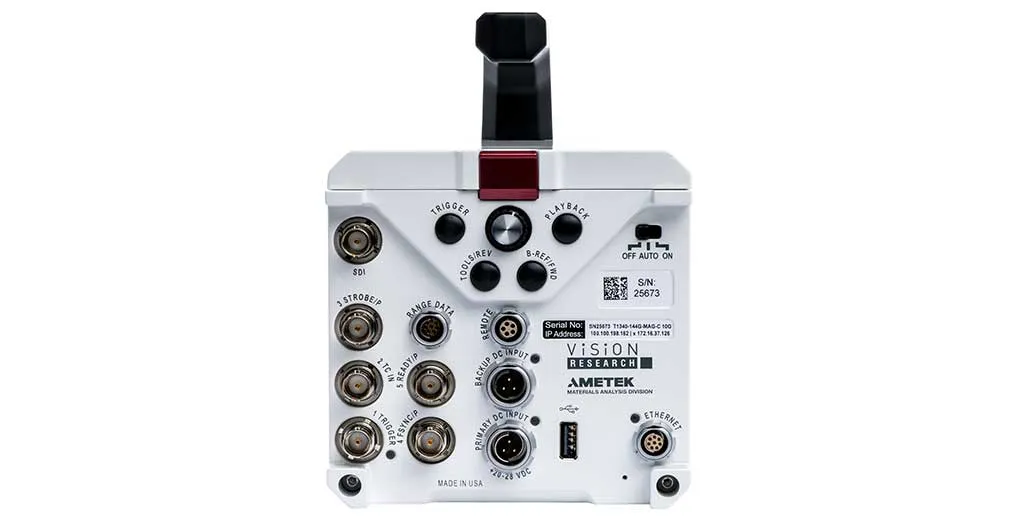

Ethernet 10Gb Chế độ binned cho độ phân giải dọc gấp đôi với tốc độ khung hình cao (Đầu ra là đơn sắc) Chế độ đa cine và lên tới 63 phân đoạn bộ nhớ Ghi liên tục Đánh dấu sự kiện Dấu thời gian khung hình IRIG In (modulated và unmodulated) IRIG Out (unmodulated) Đồng bộ với Trigger Chế độ tắt cửa trập cho phơi sáng PIV Thời gian trễ 364 ns trong chế độ PIV Chế độ Burst Cửa trập cơ học nội bộ cho tham chiếu Phiên làm việc hiện tại (CSR) tự động / từ xa DHCP hoặc Địa chỉ IP phụ Có thể nâng cấp firmware tại hiện trường |
|
Kích hoạt |
Vị trí kích hoạt lập trình (ghi trước / sau kích hoạt) Kích hoạt tự động dựa trên hình ảnh tiêu chuẩn Kích hoạt từ phần mềm Kích hoạt phần cứng BNC Tương thích với kích hoạt điện áp cao (HV) |
|
Đồng bộ hóa và Thời gian |
Độ phân giải thời gian <20ns Đồng bộ khung hình với đồng hồ nội bộ hoặc bên ngoài (FSYNC) IRIG in/out (modulated hoặc unmodulated) Đầu ra Ready (cao khi camera đã sẵn sàng ghi) Đầu ra Strobe (thấp trong thời gian phơi sáng khung hình) |
|
Kết nối |
Ethernet Gb Ethernet 10Gb (tự động đàm phán) WiFi qua USB Dongle cho điều khiển (tùy chọn đặt hàng từ nhà máy để vô hiệu hóa WiFi vĩnh viễn) |
|
Phân tích chuyển động |
Các phép đo cơ bản qua ứng dụng Phantom (Khoảng cách, Tốc độ, Gia tốc, Góc) Tương thích với giải pháp của bên thứ ba |
|
Định dạng tập tin hỗ trợ |
Cine RAW & Cine Compressed, AVI, h.264 mp4, Apple ProRes .mov, TIFF nhiều trang, MXF PAL & NTSC, QuickTime không nén, BMP Windows, TIFF, JPEG, v.v. |
|
Cung cấp điện |
Cung cấp điện 100 - 240 VAC, 280 Watt Đầu vào nguồn thứ cấp 20 - 28 VDC ở bảng sau |
|
Thông số cơ học |
Kích thước: 5 x 5 x 8,25 inch (12,7 x 12,7 x 21 cm) không có tay cầm hoặc ống kính Trọng lượng: 9,4 lbs (4,3 kg) |
|
Thông số môi trường |
Nhiệt độ hoạt động: -10 đến +50°C Nhiệt độ lưu trữ: -20 đến +70°C Tiêu chuẩn chống sốc và rung (MIL-STD-202H) |
|
Phụ kiện phổ biến |
Hộp đựng với mút tùy chỉnh CineMag 5 CineStation IV Màn hình video |
|
Hàng tiêu chuẩn đi kèm |
Cung cấp điện 280W với cáp XLR Cáp Ethernet Fischer Cáp BNC |
|
APIs |
Phantom SDK, C#, C++ LabView MatLab Python |
| Tùy chọn |
Giao diện CineMag Tùy chọn FAST |
|
Điều khiển camera |
Phần mềm Phantom Camera Control (PCC) Điều khiển trực tiếp trên camera (OCC) SDK có sẵn |
|
Xuất Video |
2 cổng 3G HD-SDI Micro-HDMI Hỗ trợ lên đến 1080p60 |
