Sản phẩm được quét: Bánh xe ô tô

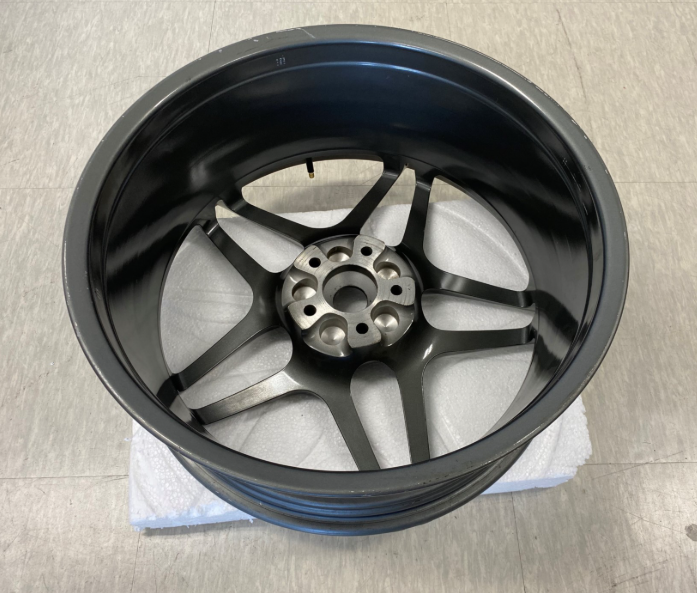

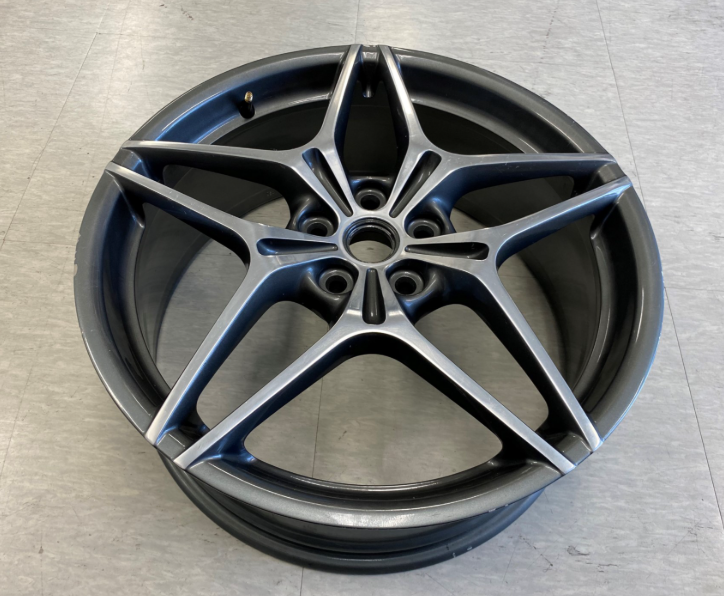

Hôm nay, đối tượng cần quét là một chiếc mâm (vành) ô tô.
Chúng tôi dự kiến tiến hành quét 3D và thiết kế ngược, do đó sẽ quét riêng từng mặt trên – dưới của bánh xe, sau đó ghép hai dữ liệu lại với nhau để có mô hình hoàn chỉnh.

Thiết bị sử dụng

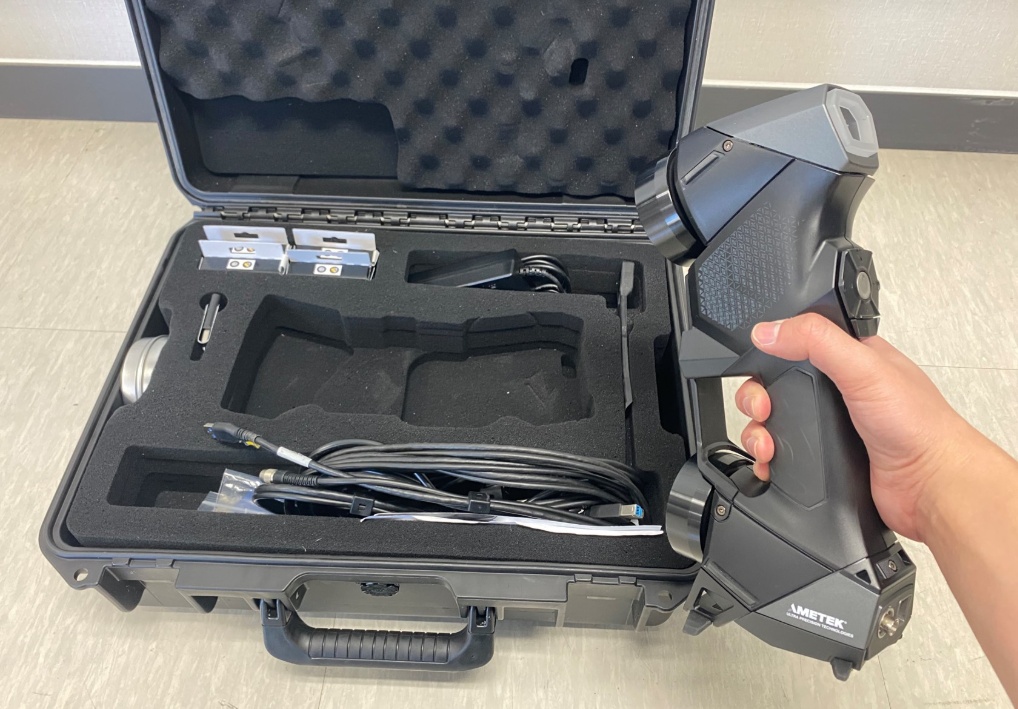

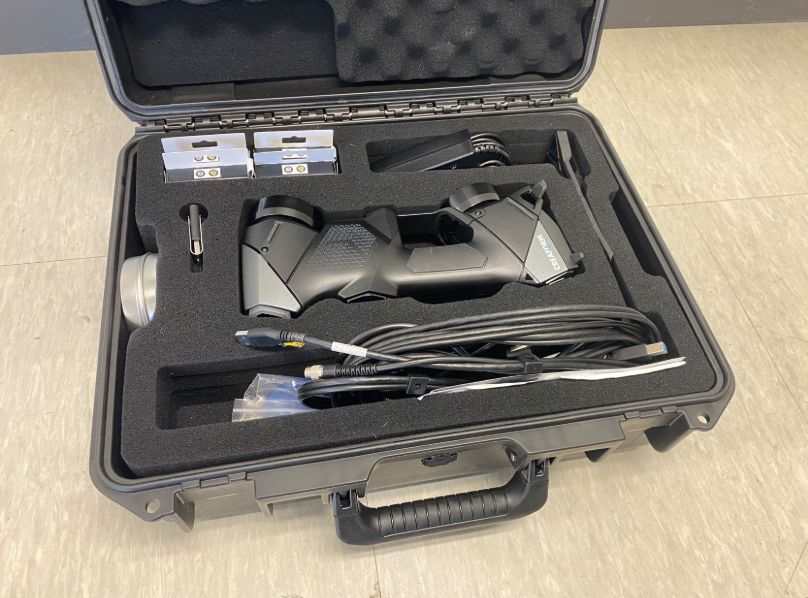

Thiết bị được dùng trong lần này là máy quét 3D cầm tay HandySCAN 3D Black của CREAFORM – dòng máy quét quang học di động có độ chính xác cao, lý tưởng cho các vật thể phức tạp như bánh xe ô tô.

Bước 1: Dán target (điểm chuẩn quét)

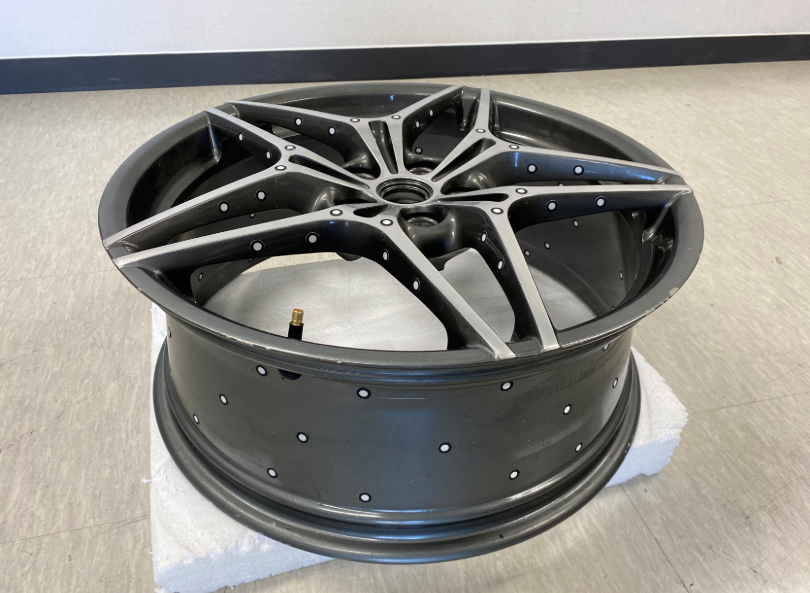

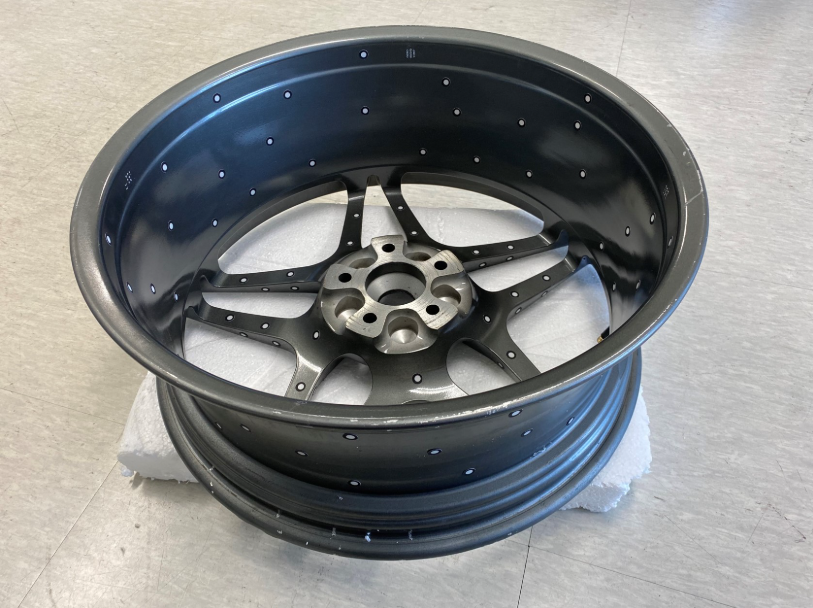

Trước tiên, cần dán các điểm target (marker) đều trên toàn bộ bề mặt bánh xe.
Những vùng phẳng dễ quét thì dán với mật độ bình thường, còn những khu vực có góc nghiêng hoặc hình dạng phức tạp thì dán dày hơn để tăng độ chính xác khi quét.

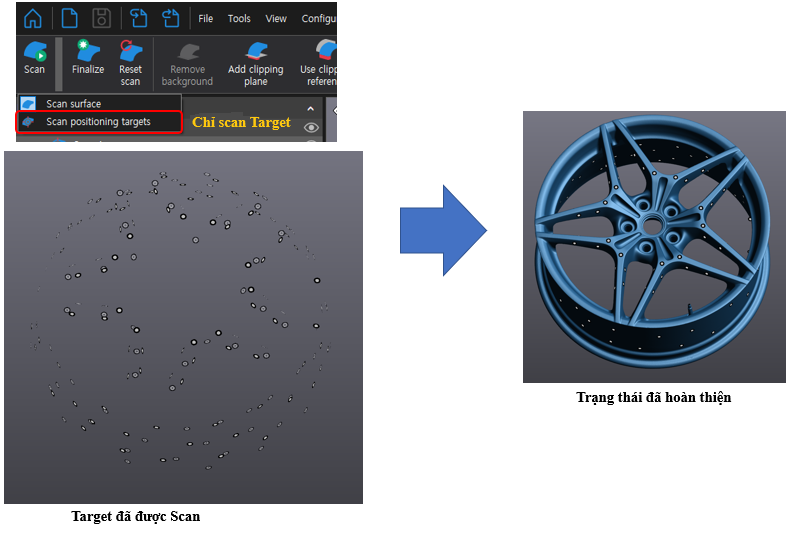

Bước 2: Quét target

Tiếp theo, tiến hành quét các target trước và lưu lại dữ liệu target riêng biệt.
Khi target đã được quét, phần mềm có thể dễ dàng căn chỉnh và hợp nhất dữ liệu quét trên – dưới của vật thể sau này.

Bước 3: Quét bề mặt

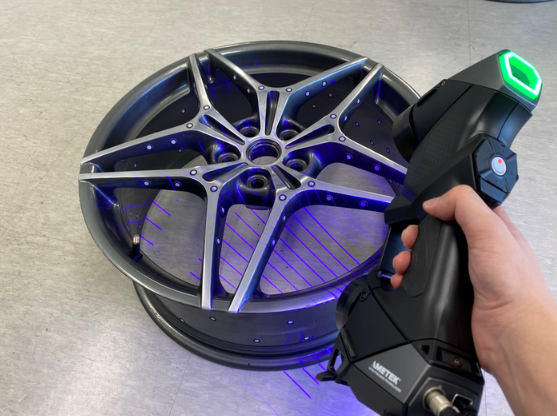

Sau khi hoàn tất việc quét target, bắt đầu quét 3D thật sự.
Bắt đầu từ mặt trên của bánh xe, lần lượt quét đến phần thành và mặt trong.
Ở giai đoạn này, cần tập trung quét chi tiết các bề mặt cong, lỗ ốc và rãnh – để thu được dữ liệu hình học đầy đủ nhất.

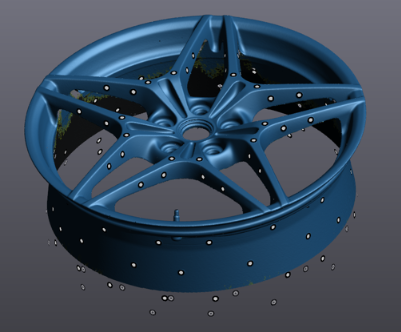

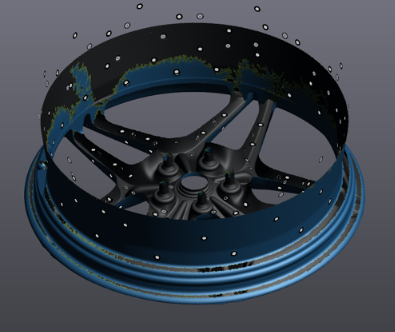

Khi quan sát dữ liệu quét, bạn sẽ thấy phần bánh xe hiện lên dưới dạng mô hình rỗng, chỉ thể hiện phần hình dáng bề mặt đã quét.

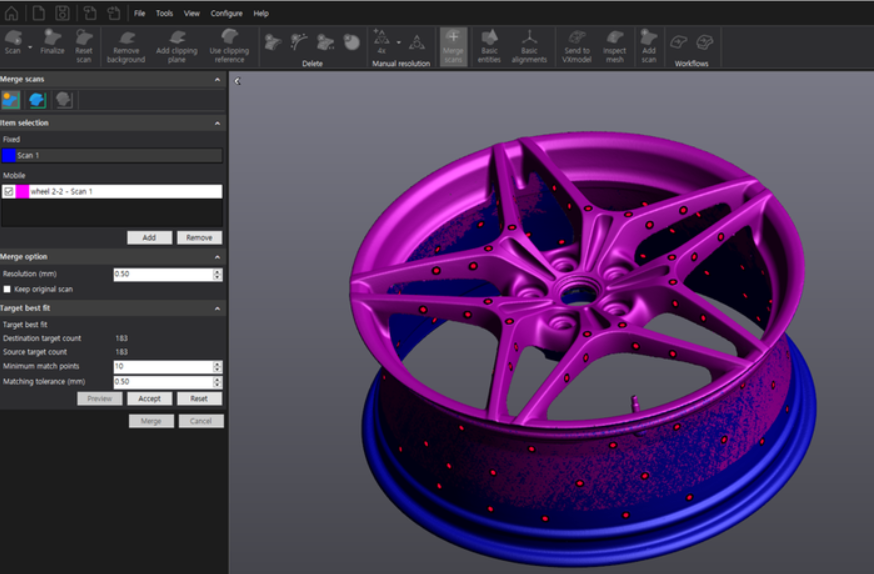

Bước 4: Ghép dữ liệu quét

Sau khi quét xong cả mặt trên và mặt dưới, tiến hành ghép hai bộ dữ liệu.

Sử dụng tính năng Best-Fit Alignment (căn chỉnh tối ưu) trong phần mềm, ta có thể ghép và căn chính xác hai mặt chỉ trong vài thao tác đơn giản.

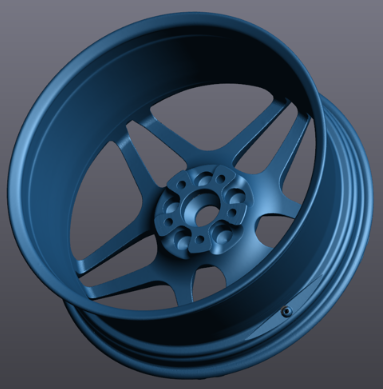

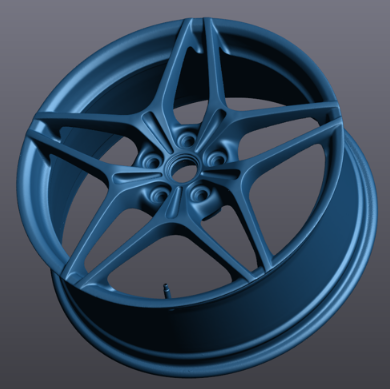

Sau khi hoàn tất quá trình hậu xử lý (post-processing), mô hình bánh xe 3D được hiển thị rõ ràng và đầy đủ như hình dưới.

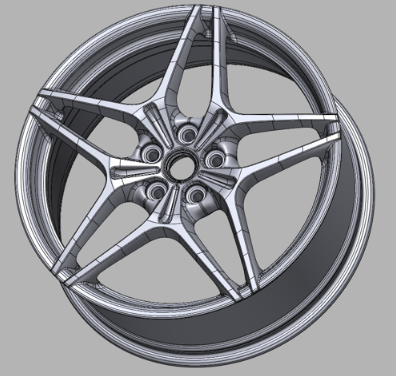

Bước 5: Thiết kế ngược (Reverse Engineering)

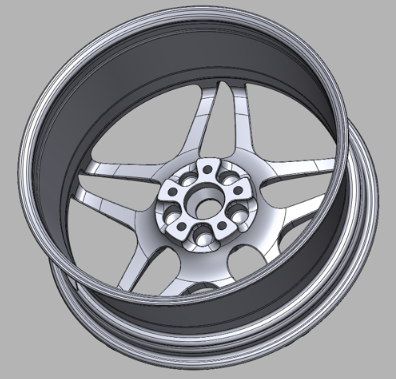

Cuối cùng, từ dữ liệu lưới quét (mesh), thực hiện bước thiết kế ngược để chuyển đổi sang mô hình CAD.

Nhờ vậy, có thể dễ dàng chỉnh sửa, tái tạo hoặc kiểm tra kích thước của bánh xe trong các phần mềm CAD chuyên dụng.

Quá trình quét 3D và thiết kế ngược bánh xe ô tô đã hoàn tất!
