자동차 휠 3D스캔 및 역설계 과정

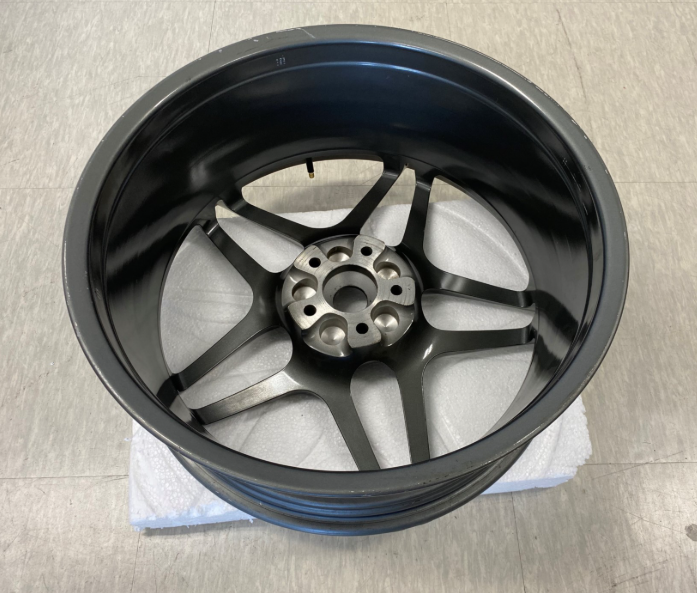

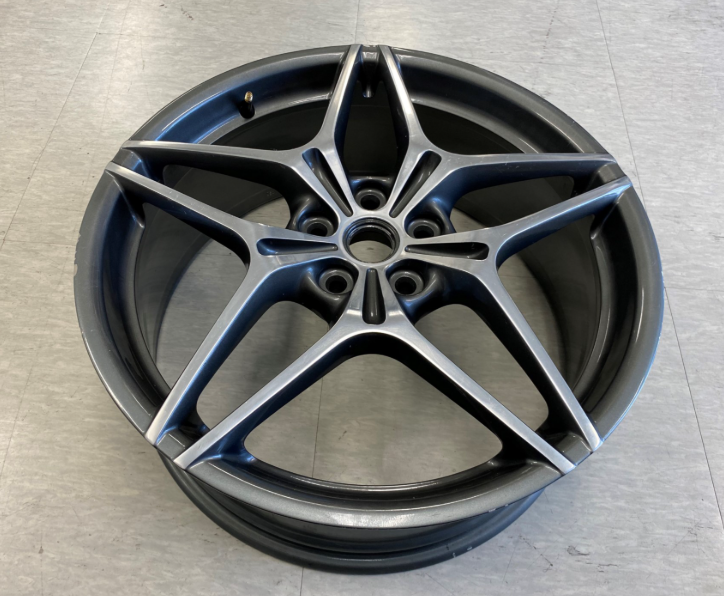

오늘 3D스캔할 제품인 자동차 휠입니다! 역설계까지 진행할 계획이니, 휠을 위 아래 따로 스캔하여 마지막에 두 데이터를 병합하는 것이 좋을 듯합니다~!

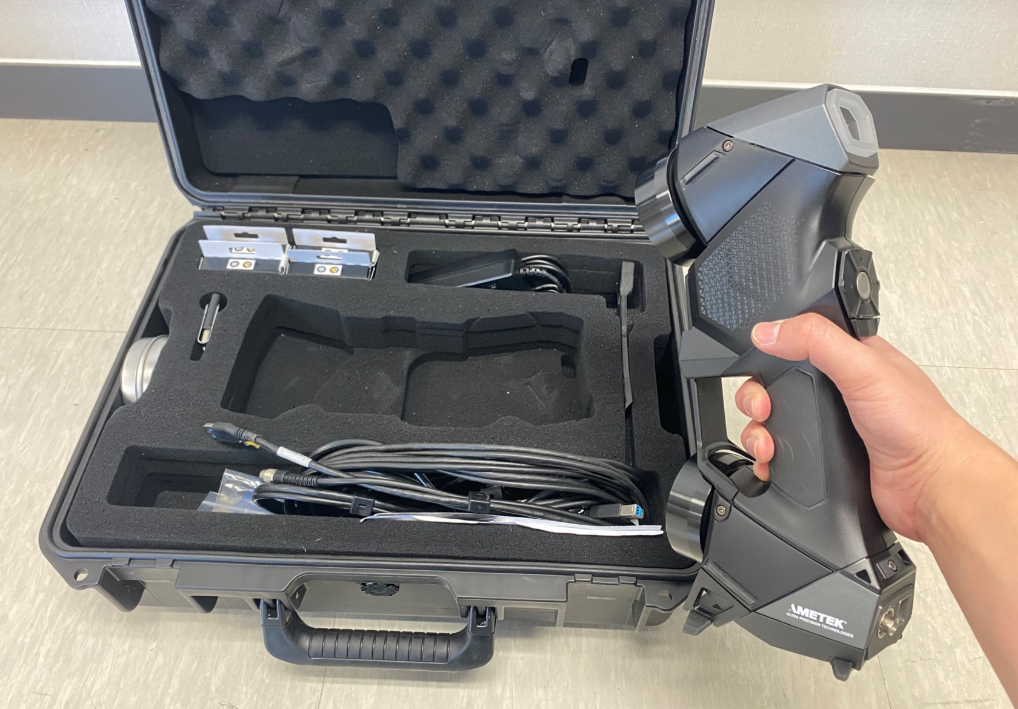

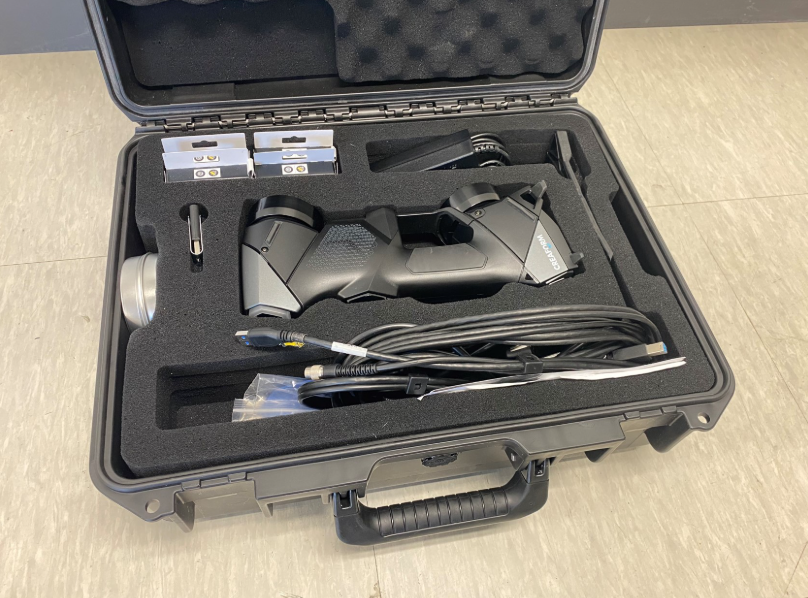

이번에 사용할 장비는 만능 포터블 스캐너(portable scanner, 휴대용스캐너)  CREAFORM사의 HandySCAN 3D Black 입니다!

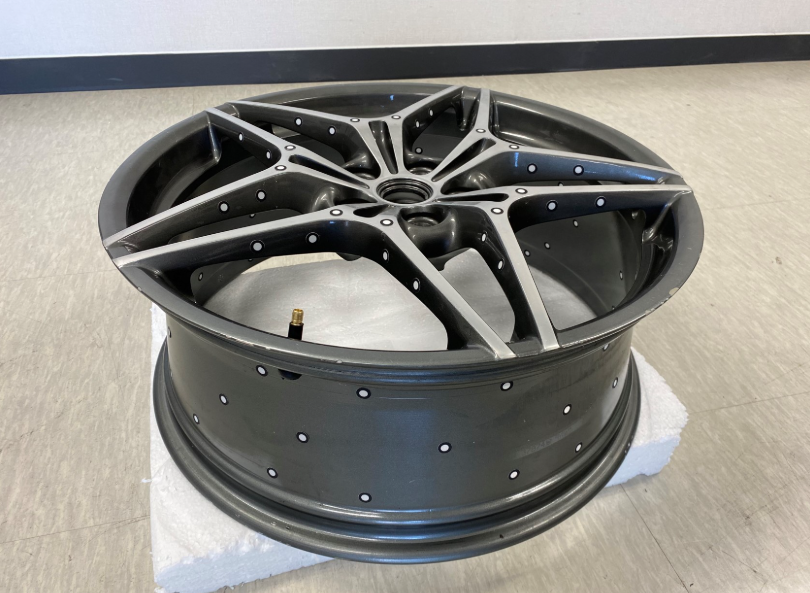

우선 스캔 전 타켓을 꼼꼼하게 붙여줍니다. 사진처럼 평평한 부분에만 타켓을 널널하게 붙이고,  각도가 가파르게 향하는 부분은 타켓을 더욱 꼼꼼하게 붙여줍니다.

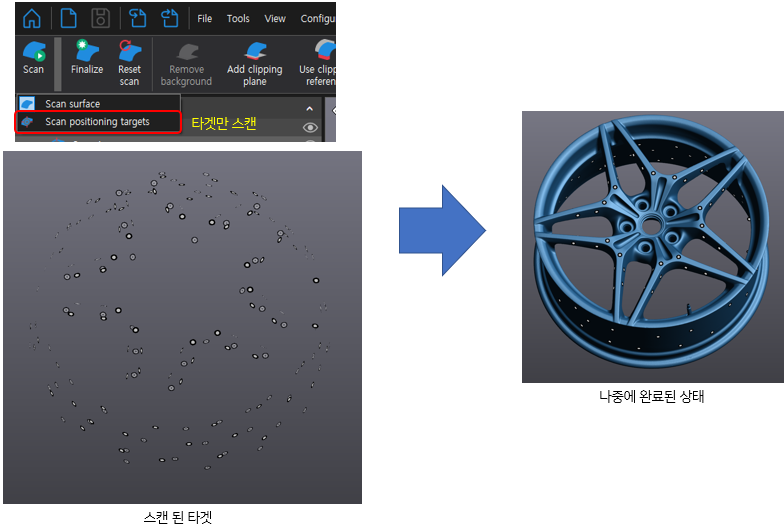

그리고 타켓을 먼저 인식 저장하도록 합니다.  타켓을 미리 스캔하면, 해당 타켓을 바탕으로  위 아래를 스캔한 후 간편하게 데이터 병합이 가능합니다.

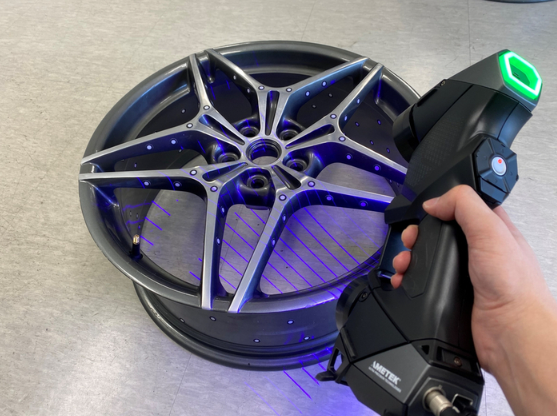

타켓 스캔이 끝났으면 이제 진짜로! 3D스캔을 진행합니다.윗면부터 먼저 스캔을 진행하도록 합니다~!

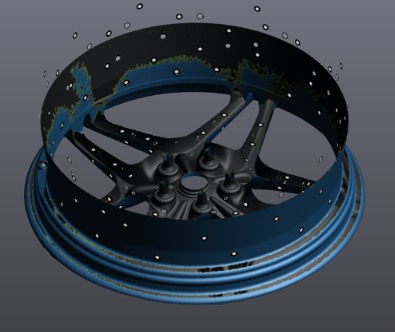

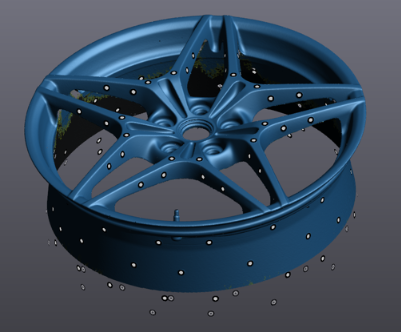

위쪽을 스캔할 땐 벽면과 내부보다는 위쪽 형상을 스캔하는데 집중합니다.사진에서 보시다시피 거꾸로 봤을 때는 텅 비어있는 상태가 됩니다.

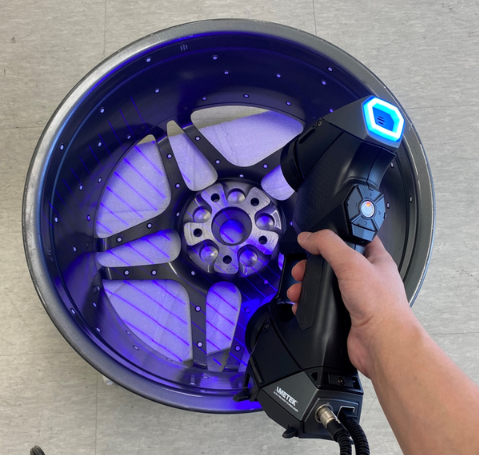

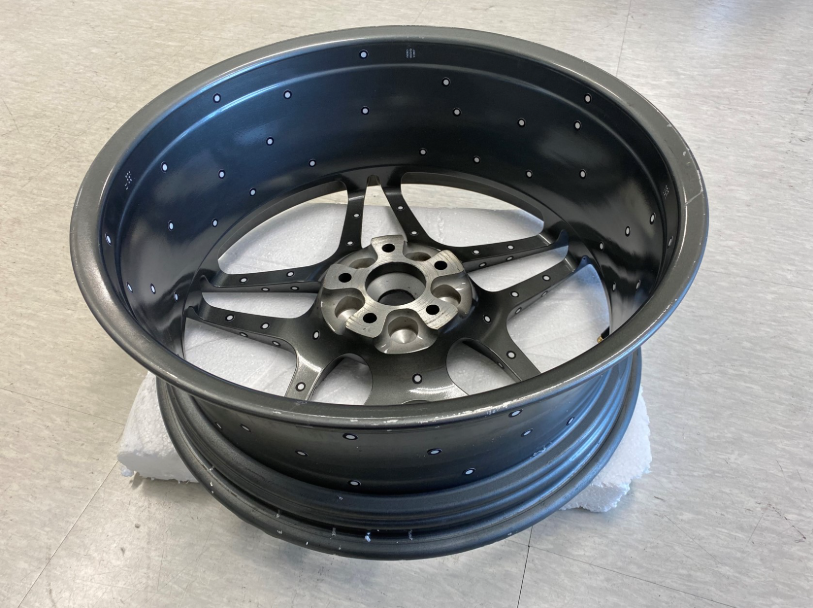

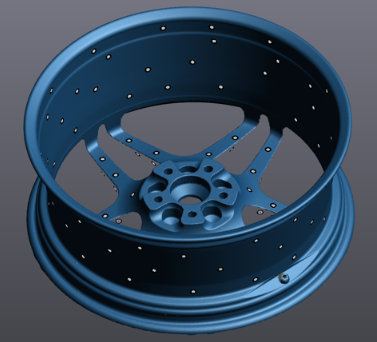

반대 면도 스캔을 해줍니~! 위쪽으로 놓았을 떄는 스캔하지 못 했던 안쪽 면과 바깥의 옆면을 꼼꼼히 스캔해줍니다.

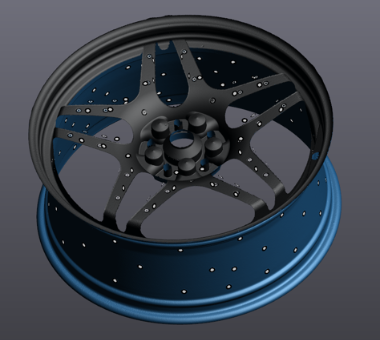

이번에도 역시 스캔을 한 반대쪽은 텅 비어있게 됩니다.

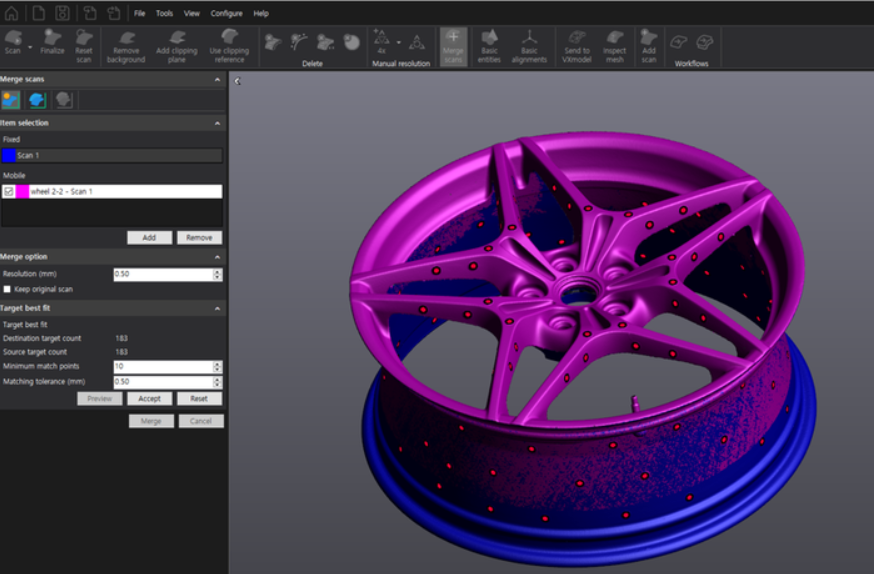

이제 두 개의 데이터를 병합할 차례입니다. 타겟 베스트핏을 사용하면 간단히 두 데이터를 정렬하여 병합이 가능합니다!

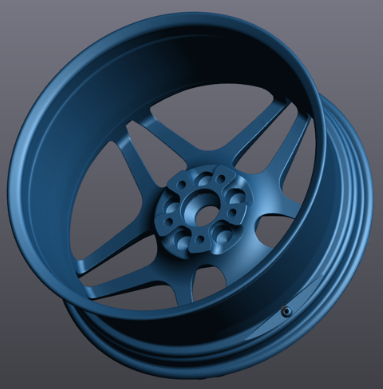

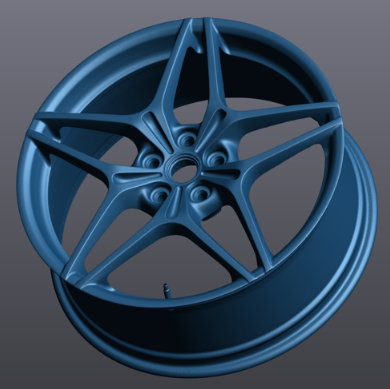

후작업을 하고 이렇게 스캔이 완료되었습니다~!

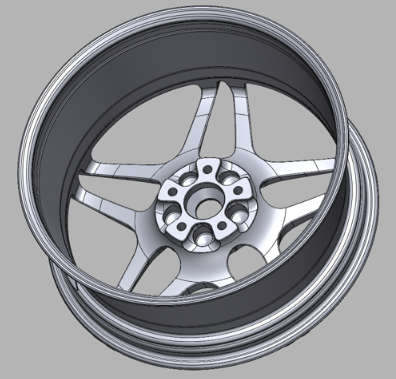

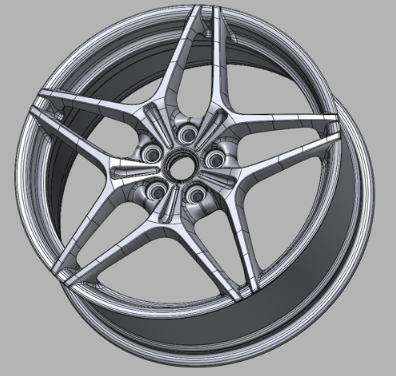

마지막엔 역설계까지 하여 작업을 마무리합니다!
