Giới thiệu chung

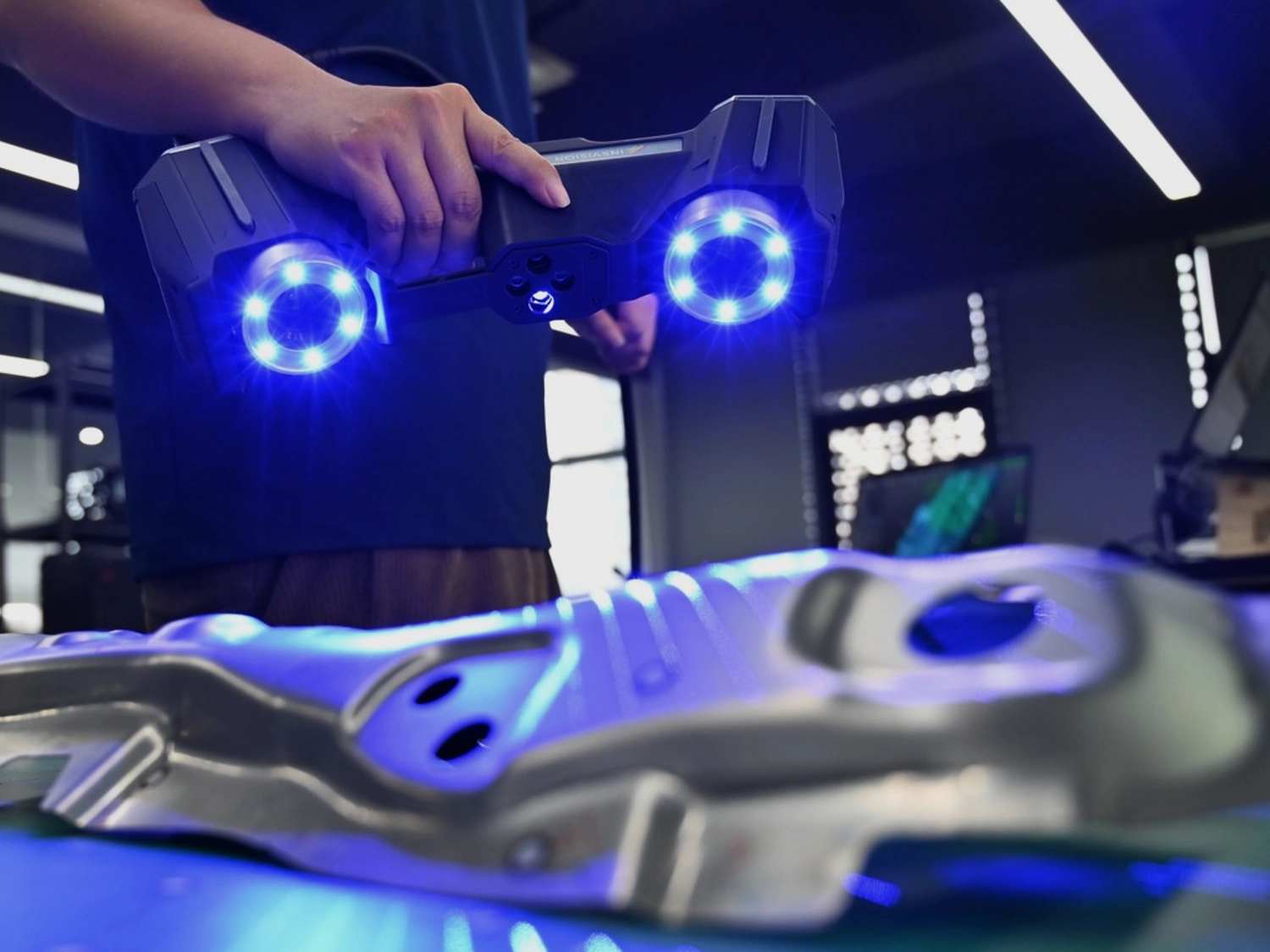

BetaScan S1 – Máy quét 3D laser xanh công nghiệp hiệu suất cao

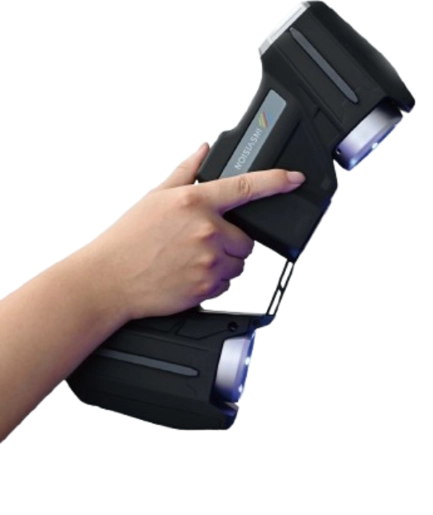

BetaScan Elite S1

BetaScan S1 nổi bật với tốc độ quét lên đến 8.300.000 phép đo/giây và 3 chế độ laser xanh thông minh, cho phép số hóa nhanh chóng các chi tiết lớn, biên dạng phức tạp và hốc lõm sâu.

Đặc biệt, công nghệ phản hồi vòng kín thông minh hỗ trợ tự động quét bổ sung dữ liệu lỗ, mang lại bộ dữ liệu 3D hoàn chỉnh, đáng tin cậy, giúp nâng cao tối đa hiệu suất kiểm tra và thiết kế ngược cho doanh nghiệp

Tư vấn với chuyên gia

Video sản phẩm

Tính năng

1 Đáp ứng mọi quy mô đo lường

BetaScan S1 sở hữu cấu hình nguồn sáng laser xanh đột phá, linh hoạt chuyển đổi theo từng nhu cầu bề mặt.

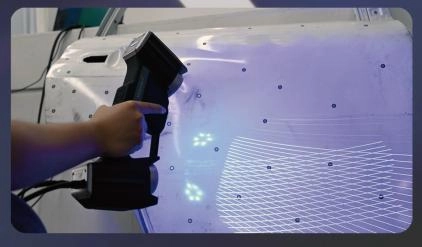

50 đường laser xanh giao nhau: Cho phép quét phủ diện rộng với tốc độ vượt trội, tối ưu hóa việc số hóa các chi tiết tiêu chuẩn và phôi có kích thước lớn.

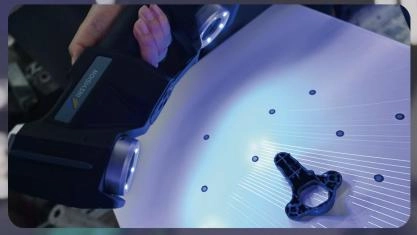

17 đường laser xanh song song: Tập trung đo lường độ phân giải cao, ghi nhận trọn vẹn các chi tiết siêu nhỏ, đường biên hay viền sắc nhọn mà không bị bỏ sót.
1 đường laser xanh đơn: Chùm tia tập trung giúp đâm xuyên và thu thập dữ liệu chuẩn xác tại các vị trí khó tiếp cận như lỗ sâu hoặc hốc lõm.

2 Tốc độ quét cực nhanh

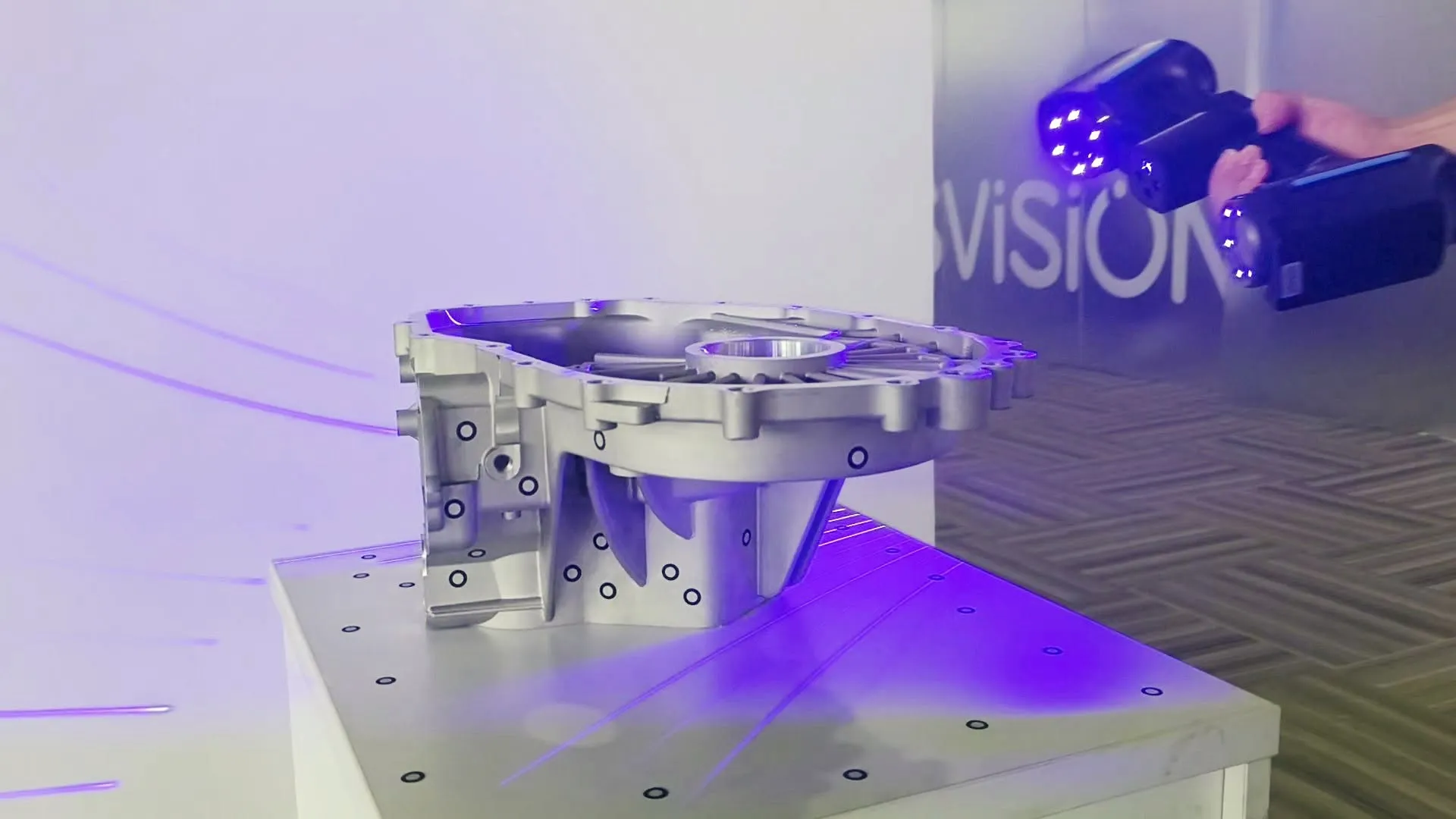

Đạt hiệu suất thu thập dữ liệu lên đến 8,3 triệu phép đo/giây, BetaScan S1 giúp rút ngắn đáng kể thời gian quét vật thể.
Khả năng xử lý dữ liệu tức thì cho phép doanh nghiệp đẩy nhanh tiến độ kiểm tra chất lượng (QC/QA) và rút ngắn chu kỳ phát triển sản phẩm mà vẫn đảm bảo độ chính xác tuyệt đối.

3 Công nghệ quét lại vị trí lỗ và phản hồi vòng kín thông minh

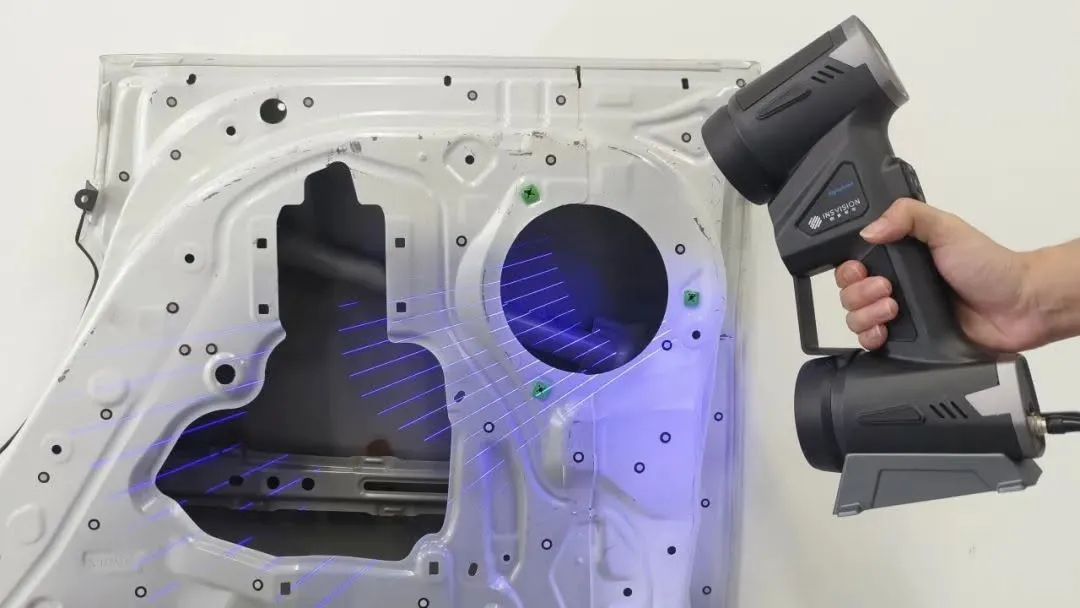

Điểm vượt trội trên phần mềm của BetaScan S1 là tính năng tự động nhận diện và quét bổ sung vị trí lỗ.
Hệ thống phản hồi vòng kín thông minh sẽ tự động phân tích các khoảng trống hình học còn thiếu tại các lỗ vặn, lỗ xỏ bulong và thực hiện quét lại để bổ sung đầy đủ thông tin.
Cung cấp mô hình 3D hoàn thiện mà không cần thao tác thủ công phức tạp.

4 Hiệu quả và chính xác

Được thiết kế tối ưu cho môi trường sản xuất khắc nghiệt, BetaScan S1 mang đến trải nghiệm quét mượt mà, vận hành đơn giản cùng độ tin cậy cao.
Sự kết hợp hoàn hảo giữa phần cứng mạnh mẽ và phần mềm thông minh giúp doanh nghiệp chuẩn hóa quy trình đo lường, giảm thiểu sai sót và tối ưu hóa chi phí vận hành.

1 Đáp ứng mọi quy mô đo lường

BetaScan S1 sở hữu cấu hình nguồn sáng laser xanh đột phá, linh hoạt chuyển đổi theo từng nhu cầu bề mặt.
50 đường laser xanh giao nhau: Cho phép quét phủ diện rộng với tốc độ vượt trội, tối ưu hóa việc số hóa các chi tiết tiêu chuẩn và phôi có kích thước lớn.
17 đường laser xanh song song: Tập trung đo lường độ phân giải cao, ghi nhận trọn vẹn các chi tiết siêu nhỏ, đường biên hay viền sắc nhọn mà không bị bỏ sót.
1 đường laser xanh đơn: Chùm tia tập trung giúp đâm xuyên và thu thập dữ liệu chuẩn xác tại các vị trí khó tiếp cận như lỗ sâu hoặc hốc lõm.

2 Tốc độ quét cực nhanh

Đạt hiệu suất thu thập dữ liệu lên đến 8,3 triệu phép đo/giây, BetaScan S1 giúp rút ngắn đáng kể thời gian quét vật thể.
Khả năng xử lý dữ liệu tức thì cho phép doanh nghiệp đẩy nhanh tiến độ kiểm tra chất lượng (QC/QA) và rút ngắn chu kỳ phát triển sản phẩm mà vẫn đảm bảo độ chính xác tuyệt đối.

3 Công nghệ quét lại vị trí lỗ và phản hồi vòng kín thông minh

Điểm vượt trội trên phần mềm của BetaScan S1 là tính năng tự động nhận diện và quét bổ sung vị trí lỗ.
Hệ thống phản hồi vòng kín thông minh sẽ tự động phân tích các khoảng trống hình học còn thiếu tại các lỗ vặn, lỗ xỏ bulong và thực hiện quét lại để bổ sung đầy đủ thông tin.
Cung cấp mô hình 3D hoàn thiện mà không cần thao tác thủ công phức tạp.

4 Hiệu quả và chính xác

Được thiết kế tối ưu cho môi trường sản xuất khắc nghiệt, BetaScan S1 mang đến trải nghiệm quét mượt mà, vận hành đơn giản cùng độ tin cậy cao.
Sự kết hợp hoàn hảo giữa phần cứng mạnh mẽ và phần mềm thông minh giúp doanh nghiệp chuẩn hóa quy trình đo lường, giảm thiểu sai sót và tối ưu hóa chi phí vận hành.

Thông số kỹ thuật

Model		BetaScan S1	BetaScan Elite S1
Scanning Mode	High-speed scanning	26 crossed blue laser lines	50 crossed blue laser lines
	Precision scanning	17 parallel blue laser lines	17 parallel blue laser lines
	Deep hole scanning	1 single blue laser line	1 single blue laser line
Accuracy		up to 0.020mm
Measurement rate		6,000,000 measurements/s	8,300,000 measurements/s
Scanning area		up to 650mm×550mm
Laser class		Class II (Eye safe)
Resolution		up to 0.01mm
Volumetric accuracy		0.015mm+0.035mm/m 0.015mm+0.025mm/m (working with photogrammetric scale bar)
Working distance		300mm (200mm fine mode)
Depth of field		550mm
Output formats		stl, ply, obj, txt etc.
Operating temperature		-10°C to 40°C
Product dimensions		L×W×H：340×145×70mm
Product weight		1.15kg
Interface type		USB 3.0
Minimum computer requirements		OS: Windows 10 or later (64-bit required) GPU: NVIDIA GTX/RTX series (e.g., RTX 4060 or higher) VRAM: 8 GB or more CPU: Intel Core i7-13700H or better RAM: 32 GB or higher
