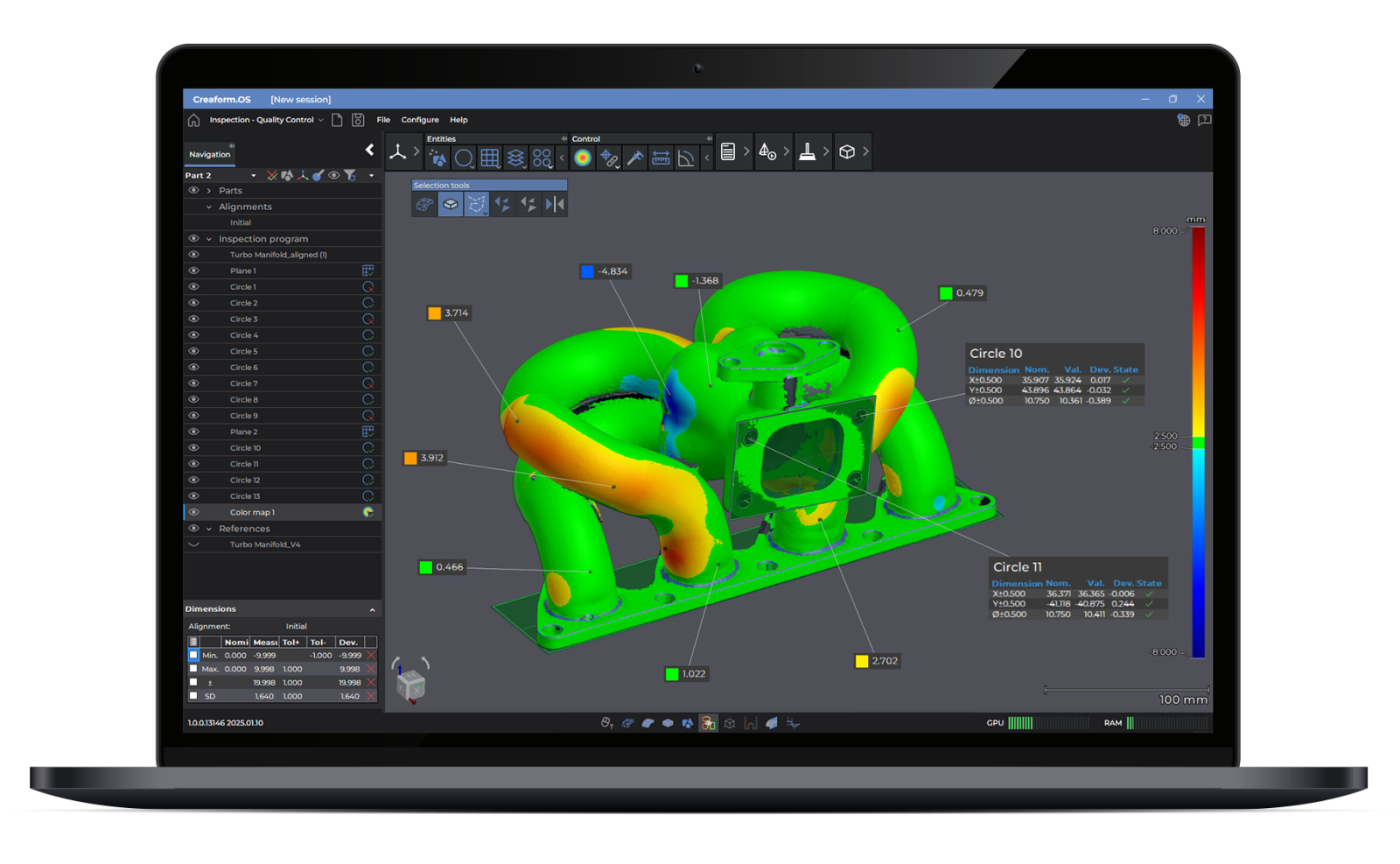

Giới thiệu Mô-đun Kiểm tra Kích thước trong Creaform Metrology Suite™

Bộ công cụ hoàn chỉnh cho mọi quy trình kiểm tra – từ phân tích kích thước đơn giản đến các chương trình kiểm tra phức tạp.

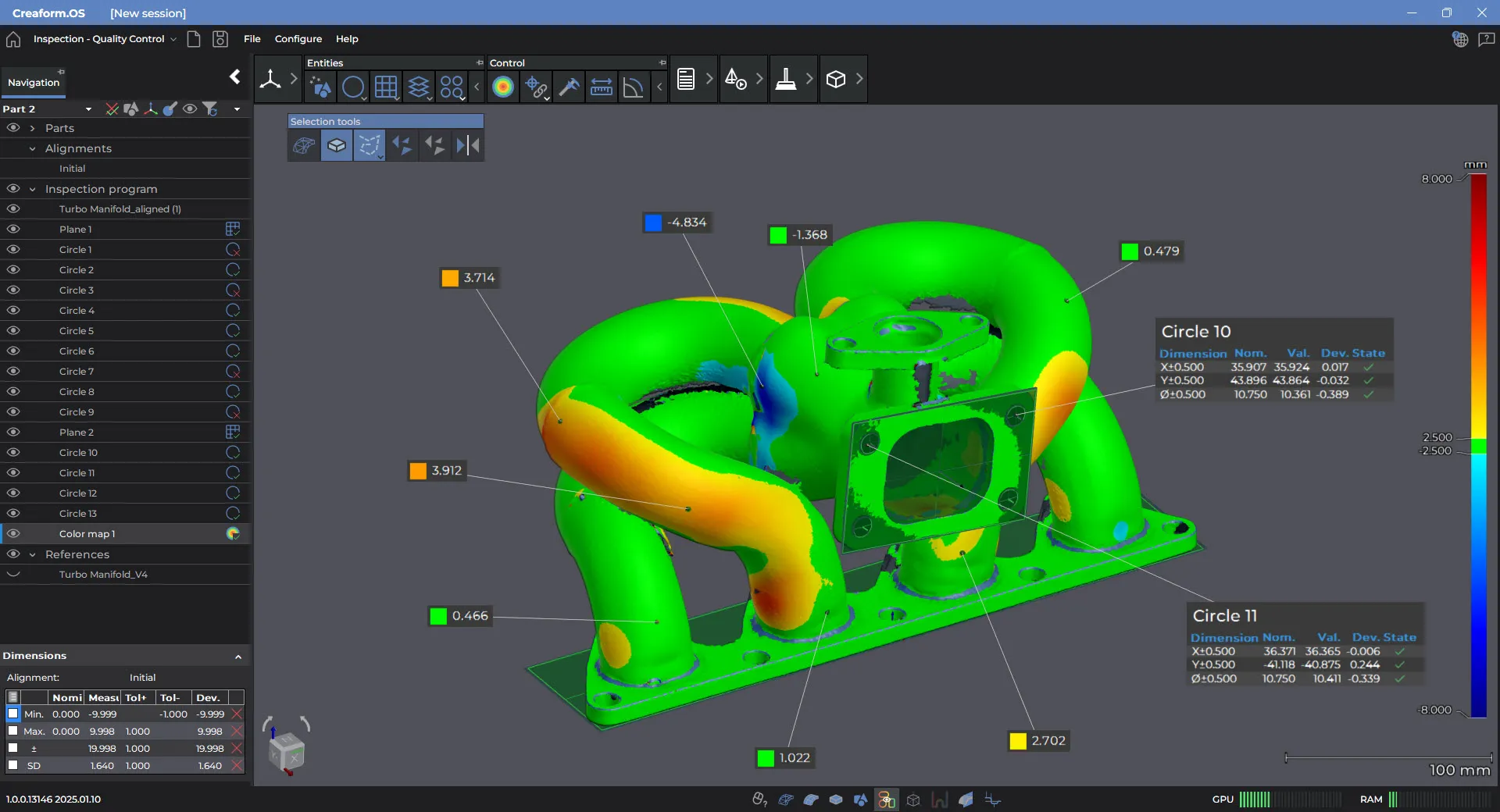

Mô-đun kiểm tra kích thước trong Creaform Metrology Suite™ là một phần mềm mạnh mẽ và hoàn thiện, hỗ trợ các chuyên gia kiểm soát và đảm bảo chất lượng thực hiện quy trình kiểm tra cũng như tạo báo cáo phù hợp với các yêu cầu kỹ thuật chi tiết.

Từ việc phân tích kích thước cơ bản đến xây dựng các chương trình kiểm tra quy mô lớn, mô-đun này cung cấp đầy đủ các chức năng cho quy trình kiểm tra nghiêm ngặt, đáp ứng các yêu cầu về chất lượng đo lường và GD&T (Dung sai hình học và kích thước).

Với hiệu suất vượt trội và giao diện trực quan, hàng nghìn người dùng đã tin tưởng sử dụng mô-đun này để nâng cao độ tin cậy của hệ thống đo lường, tối đa hóa hiệu quả đầu tư và thúc đẩy đổi mới chất lượng.

Tư vấn với chuyên gia

Tính năng

1 Giao diện trực quan

Được phát triển thông qua quy trình nghiêm ngặt, mô-đun cung cấp các công cụ và tính năng mạnh mẽ nhưng dễ tiếp cận và dễ học, cùng với giao diện trực quan giúp tích hợp và thao tác đơn giản.

2 Bộ công cụ hoàn chỉnh và mạnh mẽ

Các chuyên gia sản xuất và đo lường có thể sử dụng đầy đủ các chức năng cần thiết để thực hiện kiểm tra sản phẩm đầu tiên (FAI), kiểm soát chất lượng và đảm bảo chất lượng trong suốt quá trình sản xuất.

3 Tích hợp quy trình làm việc

Ngoài việc cung cấp chức năng thu thập và kiểm tra dữ liệu trong cùng một mô-đun phần mềm, mô-đun còn tích hợp hoàn hảo với các công nghệ của Creaform, gia tăng giá trị cho sản phẩm.

4 Sheet Meta Add-on

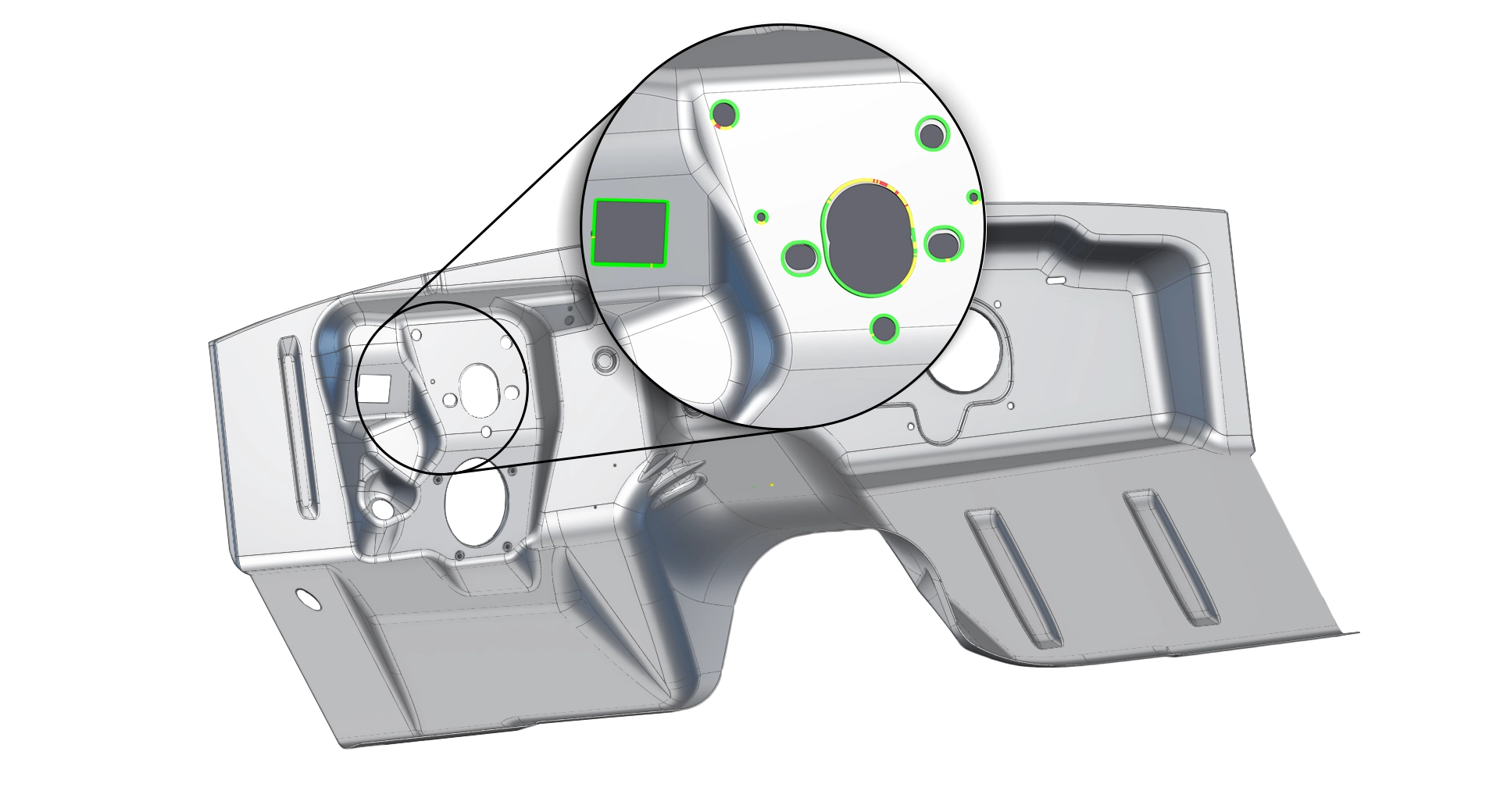

Là tính năng tốt nhất giúp kiểm tra chất lượng các bộ phận bằng kim loại tấm với độ chính xác cao và khả năng lặp lại vượt trội, đồng thời vượt qua các hạn chế về môi trường và tối ưu trải nghiệm người dùng.

5 Laser Projection Add-on

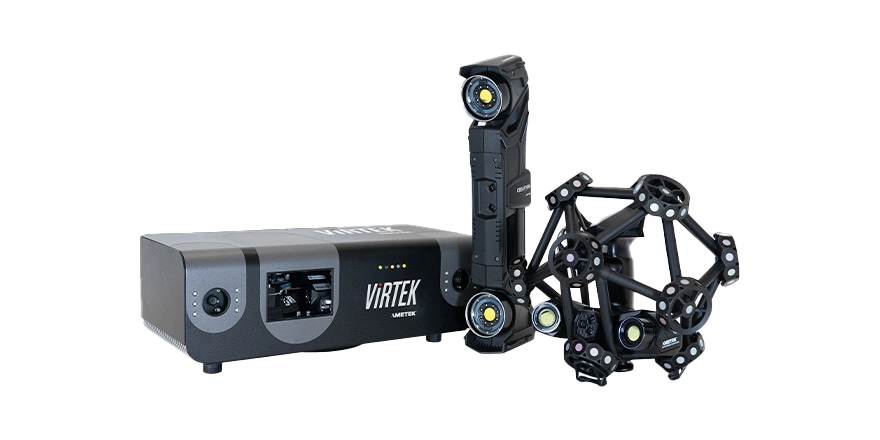

Phần bổ trợ Laser Projection tương thích hoàn toàn với hệ thống thị giác VIRTEK, hỗ trợ hiệu quả trong việc định vị chính xác chi tiết, sửa chữa lại, hoặc phục hồi các bộ phận và cụm lắp ráp có giá trị cao.

1 Giao diện trực quan

2 Bộ công cụ hoàn chỉnh và mạnh mẽ

3 Tích hợp quy trình làm việc

4 Sheet Meta Add-on

5 Laser Projection Add-on

Quy trình làm việc

Giai đoạn 1: Đo lường

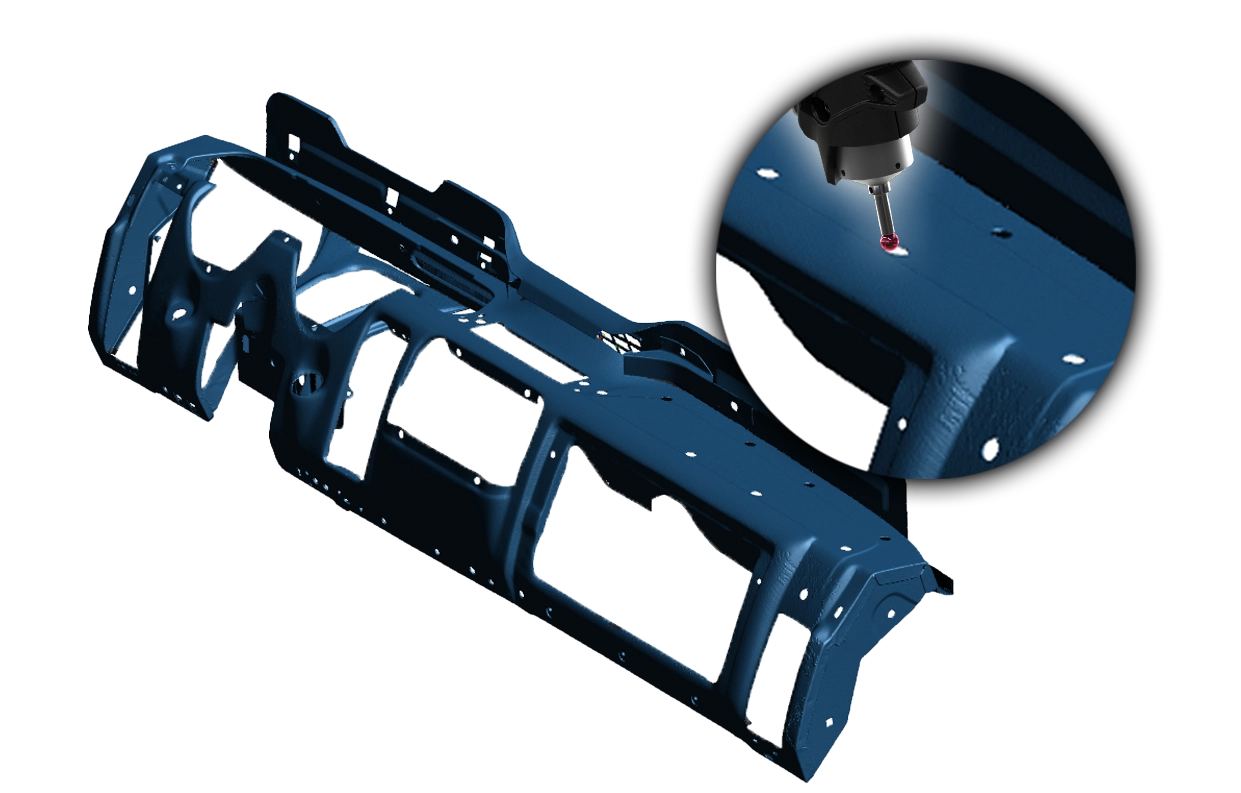

Cung cấp môi trường đo tích hợp hoàn chỉnh, kết hợp giữa chụp ảnh, đo tiếp điểm đơn (Touch Probe), và quét 3D không tiếp xúc.

Quét 3D
Dò điểm (Probing)
Chụp ảnh

Giai đoạn 2: Nhập dữ liệu

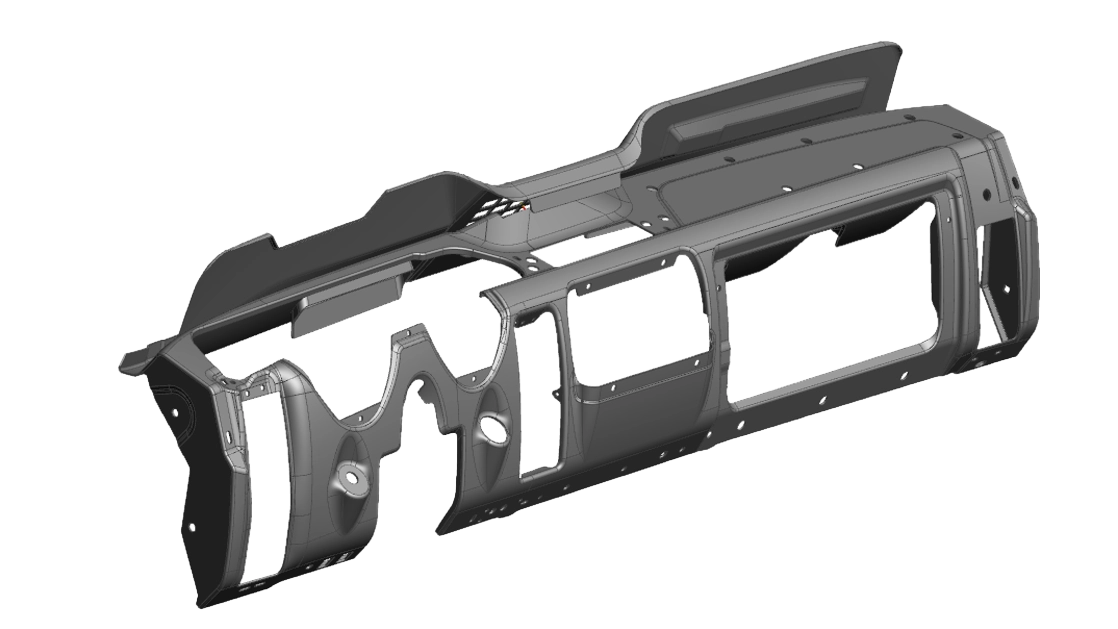

Dựa trên dữ liệu CAD thiết kế, có thể đo trực tiếp mô hình 3D hiện có hoặc so sánh với nhiều loại lưới khác nhau, giúp phân tích chính xác hơn về độ chính xác trong quy trình sản xuất.

Định dạng .iges
Định dạng .step

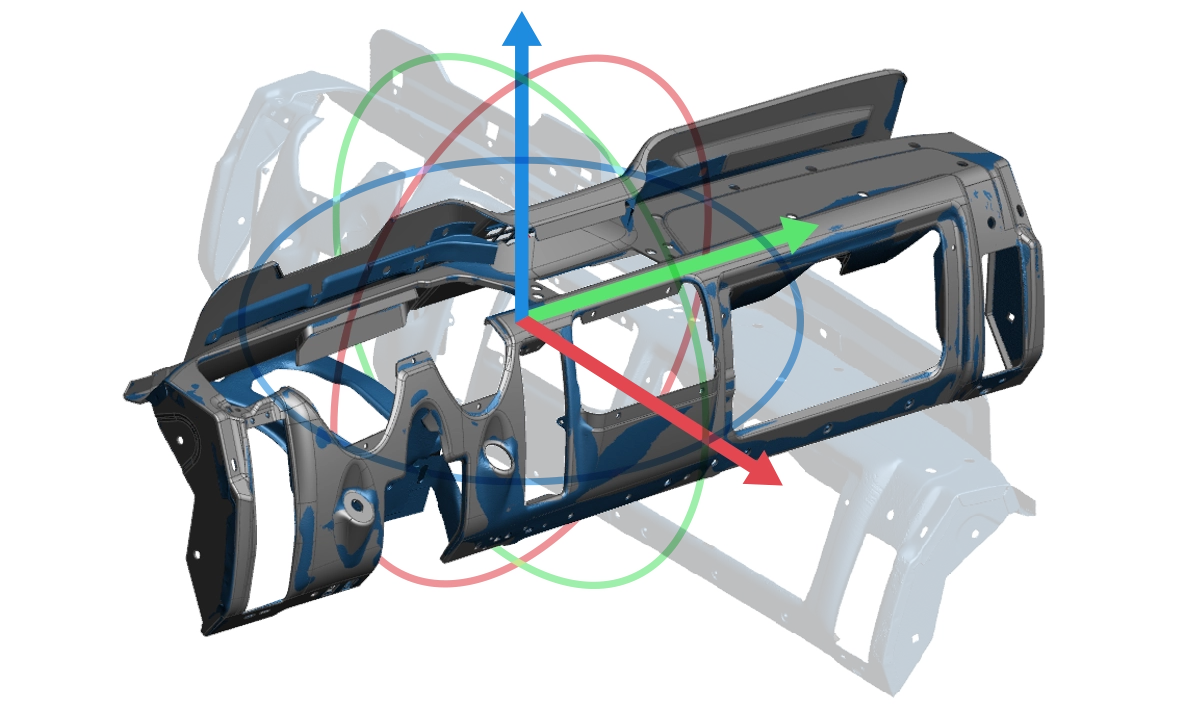

Căn chỉnh

Tối ưu vị trí và hướng của phôi trong không gian đo, đồng thời phản ánh các yêu cầu kiểm tra vào quy trình căn chỉnh. Các chức năng hỗ trợ căn chỉnh tối ưu giúp nâng cao hiệu quả sử dụng công cụ.

Căn chỉnh tối ưu
Dựa trên yếu tố (Mặt-Đường-Điểm, v.v.)
Dựng hệ tọa độ
Hệ thống tham chiếu RPS (Căn chỉnh theo điểm chuẩn)

Giai đoạn 4: Phân tích

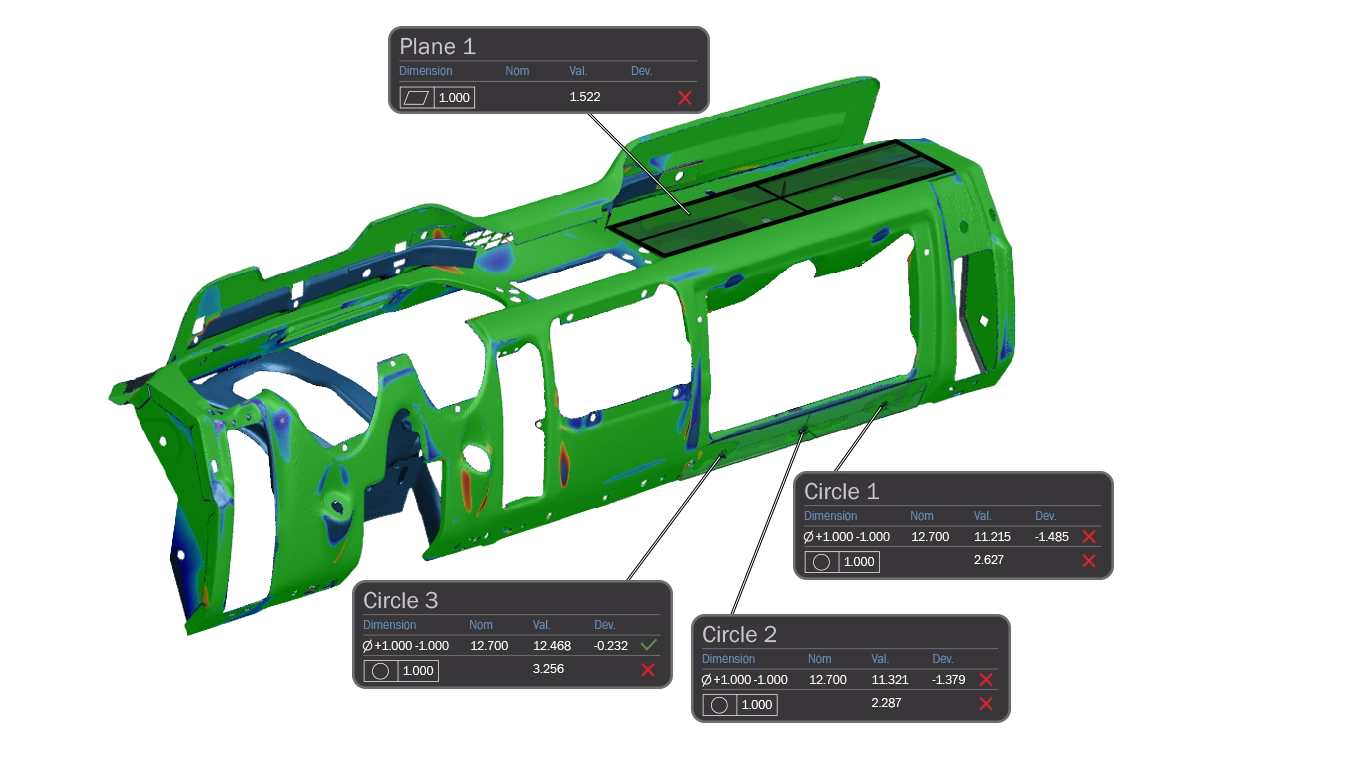

Phân tích đặc tính của bộ phận kiểm tra một cách hoàn chỉnh bằng cách kết hợp các công cụ mạnh mẽ và dễ sử dụng với thuật toán và phương pháp tính toán chính xác.

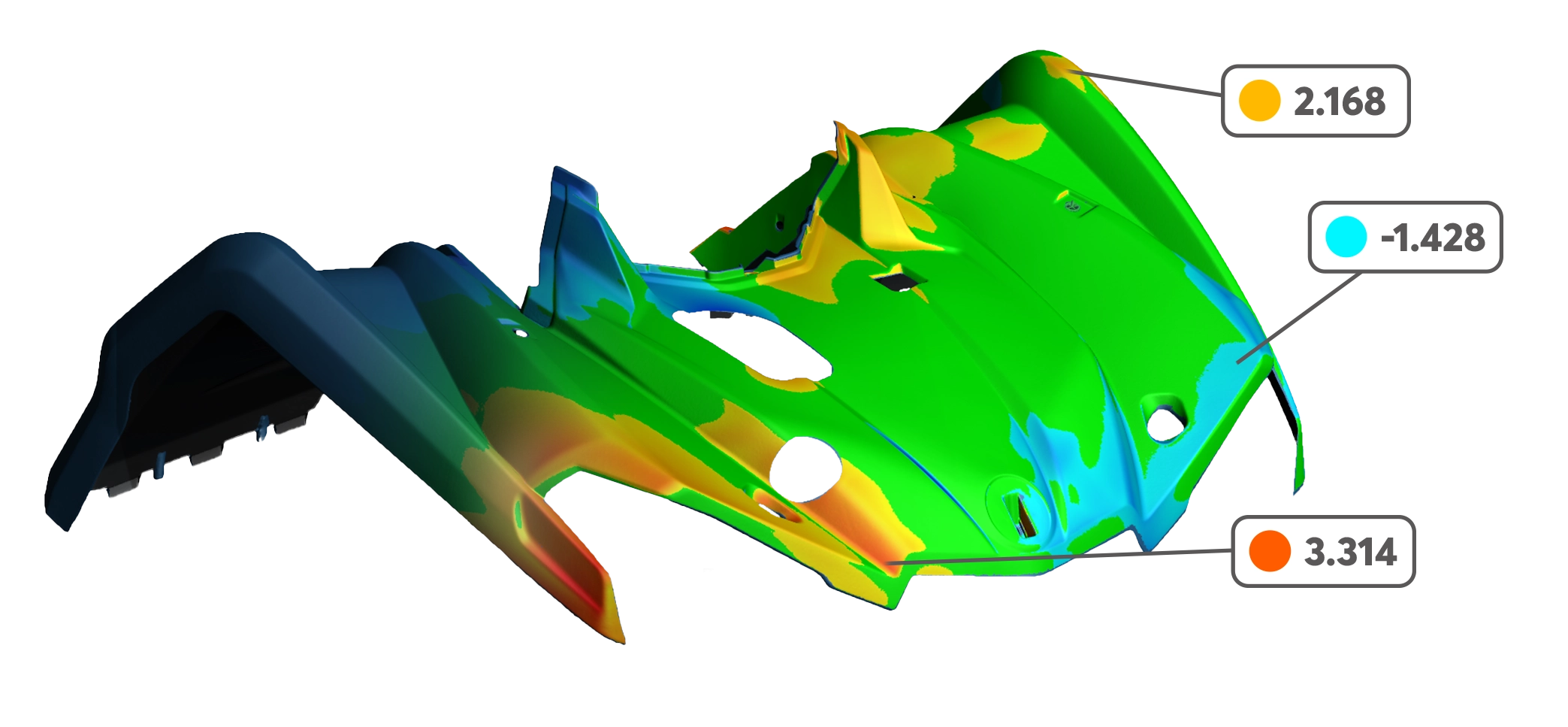

So sánh bản đồ màu (so với CAD 3D)
Các yếu tố hình học
Phần bổ trợ Sheet Metal
Đo đoạn thẳng
Đo đường kính
GD&T (Kích thước & Dung sai hình học)

Giai đoạn 5: Báo cáo

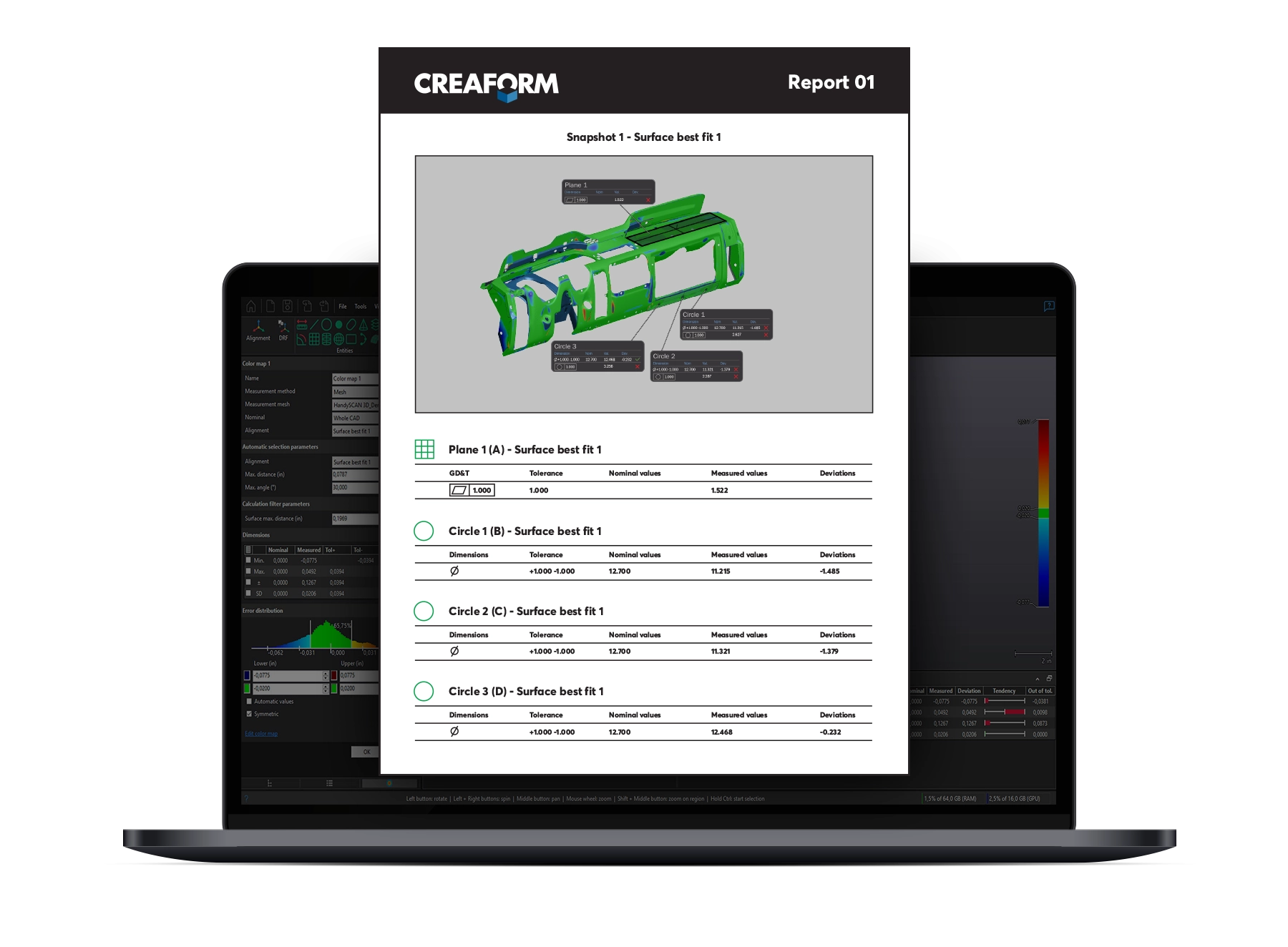

Dễ dàng tạo và chia sẻ báo cáo kiểm tra ở nhiều định dạng khác nhau thông qua mô-đun kiểm tra kích thước.

Báo cáo có thể tùy chỉnh theo người dùng
Nhiều định dạng hỗ trợ (PDF, Excel, XLS, CSV)

Giai đoạn 6: Lặp lại

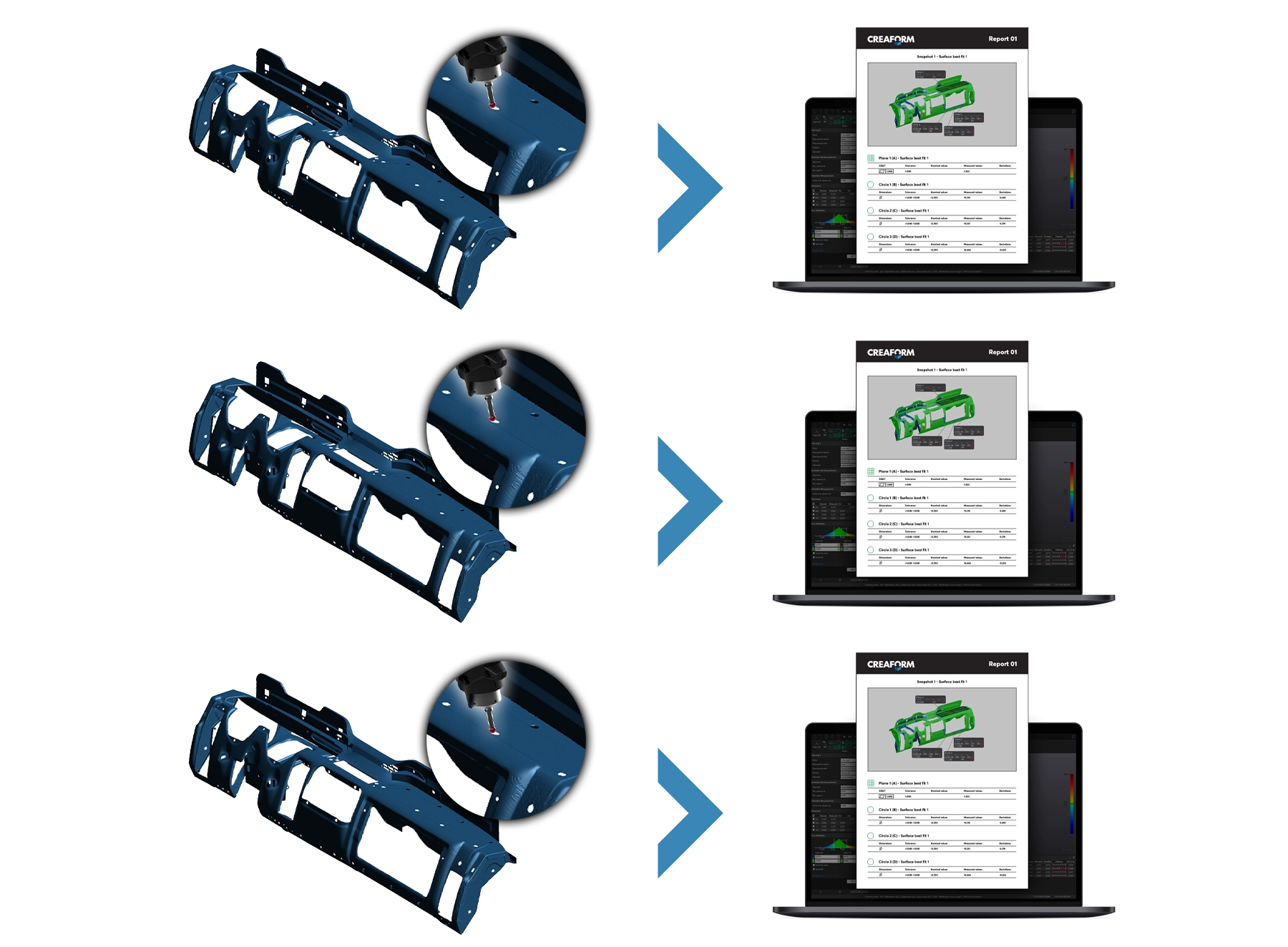

Trong trường hợp cần kiểm tra lặp lại, có thể sử dụng mô-đun kiểm tra kích thước để nhanh chóng chuyển sang phần tiếp theo chỉ với thao tác tối thiểu.

Kiểm tra nhiều chi tiết cùng lúc
Trích xuất phép đo tự động
