Tạo mô hình CAD trực tiếp từ dữ liệu quét 3D

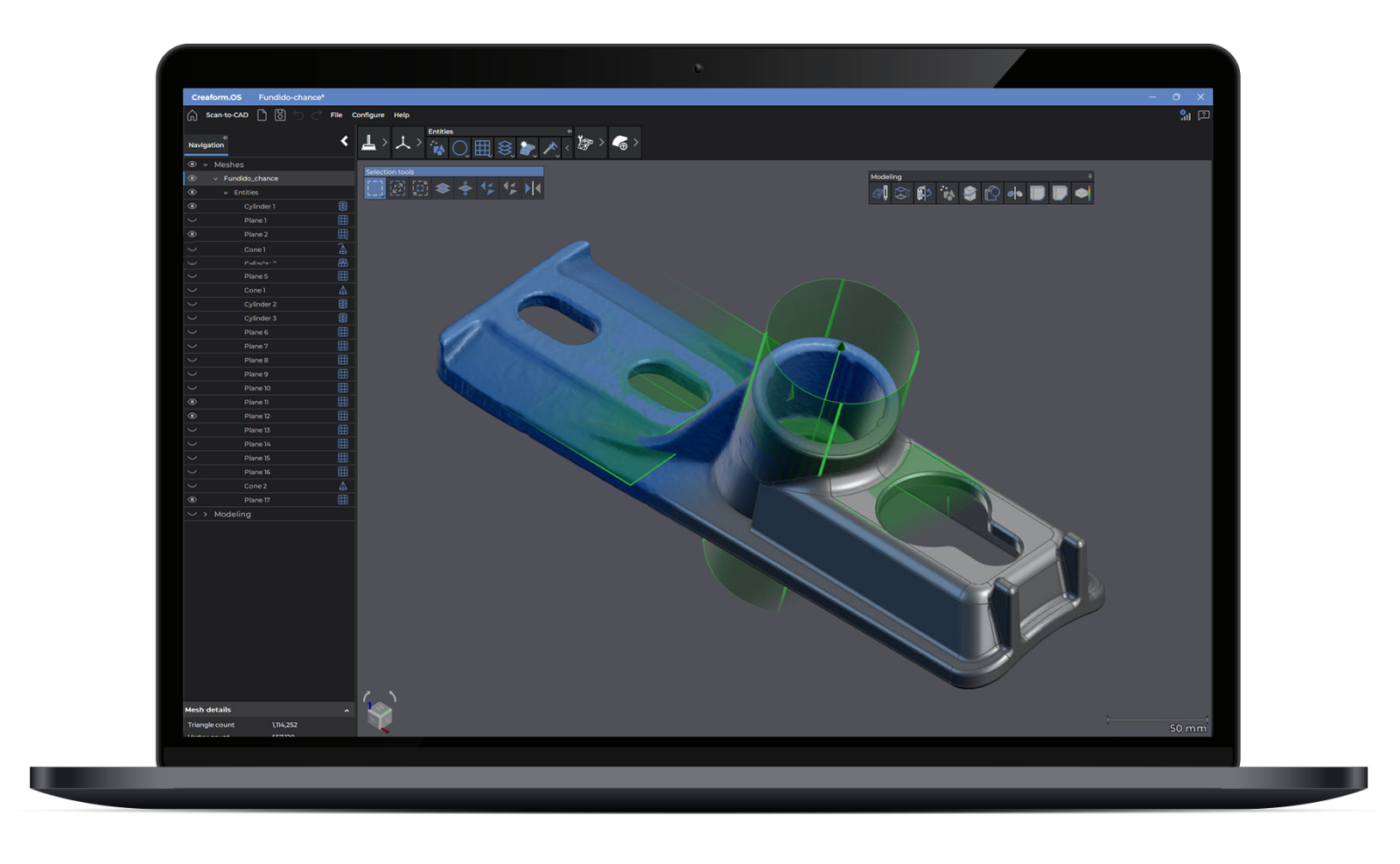

Scan-to-CAD trong bộ phần mềm Creaform Metrology Suite™ là mô-đun hậu xử lý dữ liệu quét, hỗ trợ tối ưu cho in 3D và phản ánh kết quả xử lý lưới vào thiết kế.
Nhờ đó, kỹ sư thiết kế có thể hoàn thiện dữ liệu 3D và hoàn tất quy trình phát triển sản phẩm cũng như thiết kế ngược.
Mô-đun này cho phép tối ưu lưới nhanh chóng và trích xuất tất cả thông tin hình học cần thiết, giúp kỹ sư quay lại công việc trong thời gian ngắn nhất.
Với hiệu suất vượt trội và chức năng hoàn thiện, mô-đun này đã được lựa chọn là giải pháp bổ trợ lý tưởng cho phần mềm thiết kế CAD bởi đông đảo khách hàng trên toàn thế giới.
Tư vấn với chuyên gia
Tính năng
1 01.Tương thích với mọi phần mềm CAD
Không cần học phần mềm mới — chỉ với vài thao tác nhấp chuột, dữ liệu 3D có thể được xuất sang nền tảng CAD bạn mong muốn.
Mô-đun này tương thích với tất cả phần mềm CAD sử dụng định dạng tiêu chuẩn (.iges, .step, .dxf), cho phép truyền dữ liệu trực tiếp và tối ưu quy trình làm việc.
2 02.Giao diện trực quan

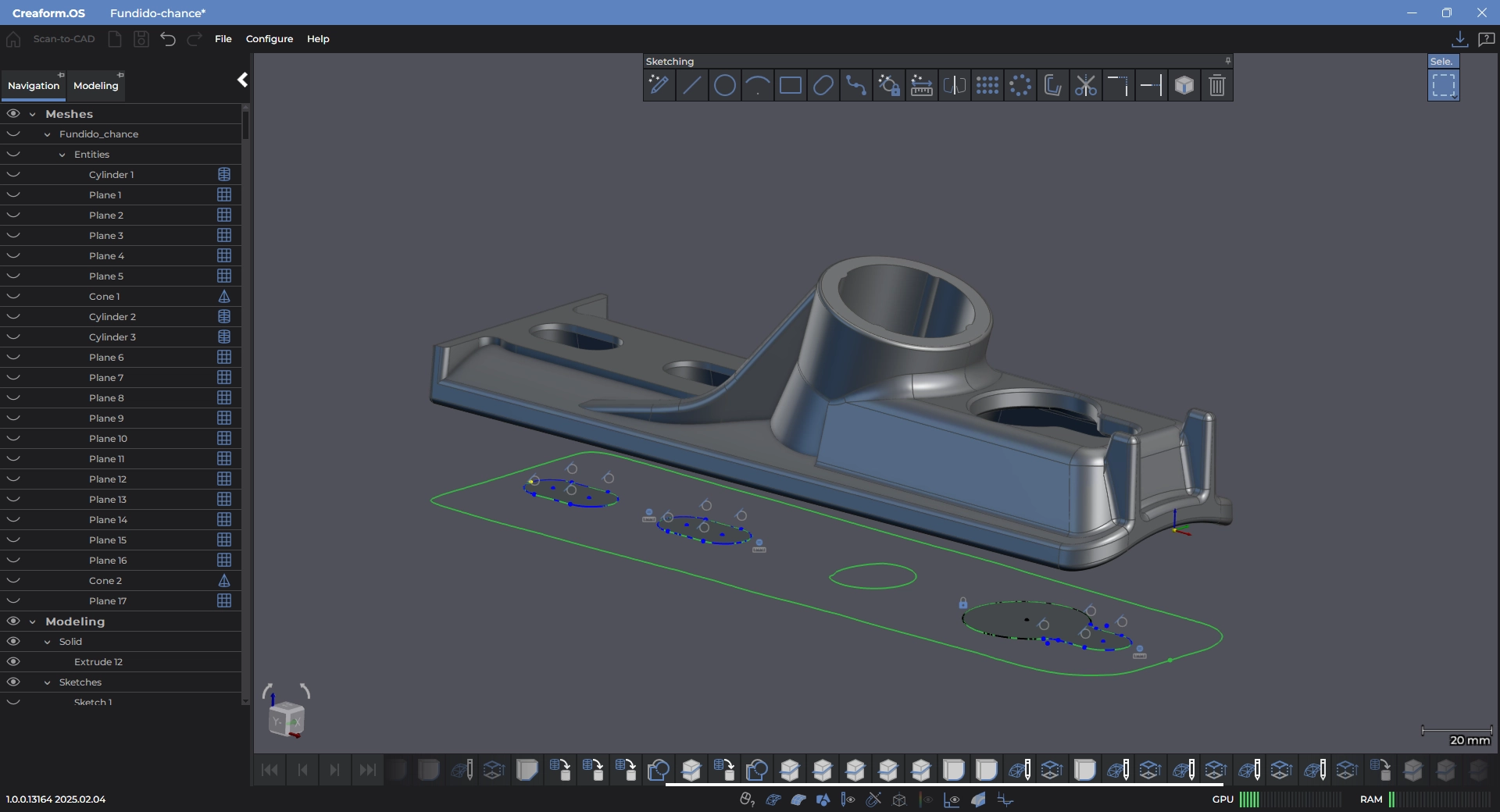

Giao diện trực quan với thiết kế đơn giản và tốc độ xử lý cao giúp người dùng dễ dàng sử dụng ngay cả khi chưa qua đào tạo.
3 03.Hộp công cụ mạnh mẽ và toàn diện
Cung cấp đầy đủ công cụ để bổ trợ các chức năng thiết kế và mô hình hóa trong phần mềm CAD, đặc biệt cho tối ưu lưới, thiết kế từ dữ liệu quét và quy trình thiết kế ngược.
4 04.Tích hợp liền mạch quy trình làm việc
Tích hợp hoàn hảo với công nghệ Creaform và cung cấp đầy đủ tính năng thu thập, kiểm tra trong một mô-đun duy nhất, nâng cao giá trị sản phẩm.
5 05.Tối ưu lưới + In 3D
Hỗ trợ tối ưu lưới, tinh chỉnh và căn chỉnh dữ liệu quét để phục vụ cho in 3D hoặc các ứng dụng kỹ thuật khác — đặc biệt là làm sạch và cải tiến bề mặt quét.
6 Phát triển sản phẩm + Thiết kế ngược
Cung cấp các công cụ cần thiết để tích hợp kết quả quét vào công việc thiết kế.
Hỗ trợ trích xuất hình học và tham chiếu để tối ưu thiết kế mô hình 3D và phản ánh kích thước trên bản vẽ CAD một cách nhanh chóng và chính xác.
1 01.Tương thích với mọi phần mềm CAD
Không cần học phần mềm mới — chỉ với vài thao tác nhấp chuột, dữ liệu 3D có thể được xuất sang nền tảng CAD bạn mong muốn.
Mô-đun này tương thích với tất cả phần mềm CAD sử dụng định dạng tiêu chuẩn (.iges, .step, .dxf), cho phép truyền dữ liệu trực tiếp và tối ưu quy trình làm việc.
2 02.Giao diện trực quan
Giao diện trực quan với thiết kế đơn giản và tốc độ xử lý cao giúp người dùng dễ dàng sử dụng ngay cả khi chưa qua đào tạo.
3 03.Hộp công cụ mạnh mẽ và toàn diện
Cung cấp đầy đủ công cụ để bổ trợ các chức năng thiết kế và mô hình hóa trong phần mềm CAD, đặc biệt cho tối ưu lưới, thiết kế từ dữ liệu quét và quy trình thiết kế ngược.
4 04.Tích hợp liền mạch quy trình làm việc
Tích hợp hoàn hảo với công nghệ Creaform và cung cấp đầy đủ tính năng thu thập, kiểm tra trong một mô-đun duy nhất, nâng cao giá trị sản phẩm.
5 05.Tối ưu lưới + In 3D
Hỗ trợ tối ưu lưới, tinh chỉnh và căn chỉnh dữ liệu quét để phục vụ cho in 3D hoặc các ứng dụng kỹ thuật khác — đặc biệt là làm sạch và cải tiến bề mặt quét.
6 Phát triển sản phẩm + Thiết kế ngược
Cung cấp các công cụ cần thiết để tích hợp kết quả quét vào công việc thiết kế.
Hỗ trợ trích xuất hình học và tham chiếu để tối ưu thiết kế mô hình 3D và phản ánh kích thước trên bản vẽ CAD một cách nhanh chóng và chính xác.
Quy trình làm việc

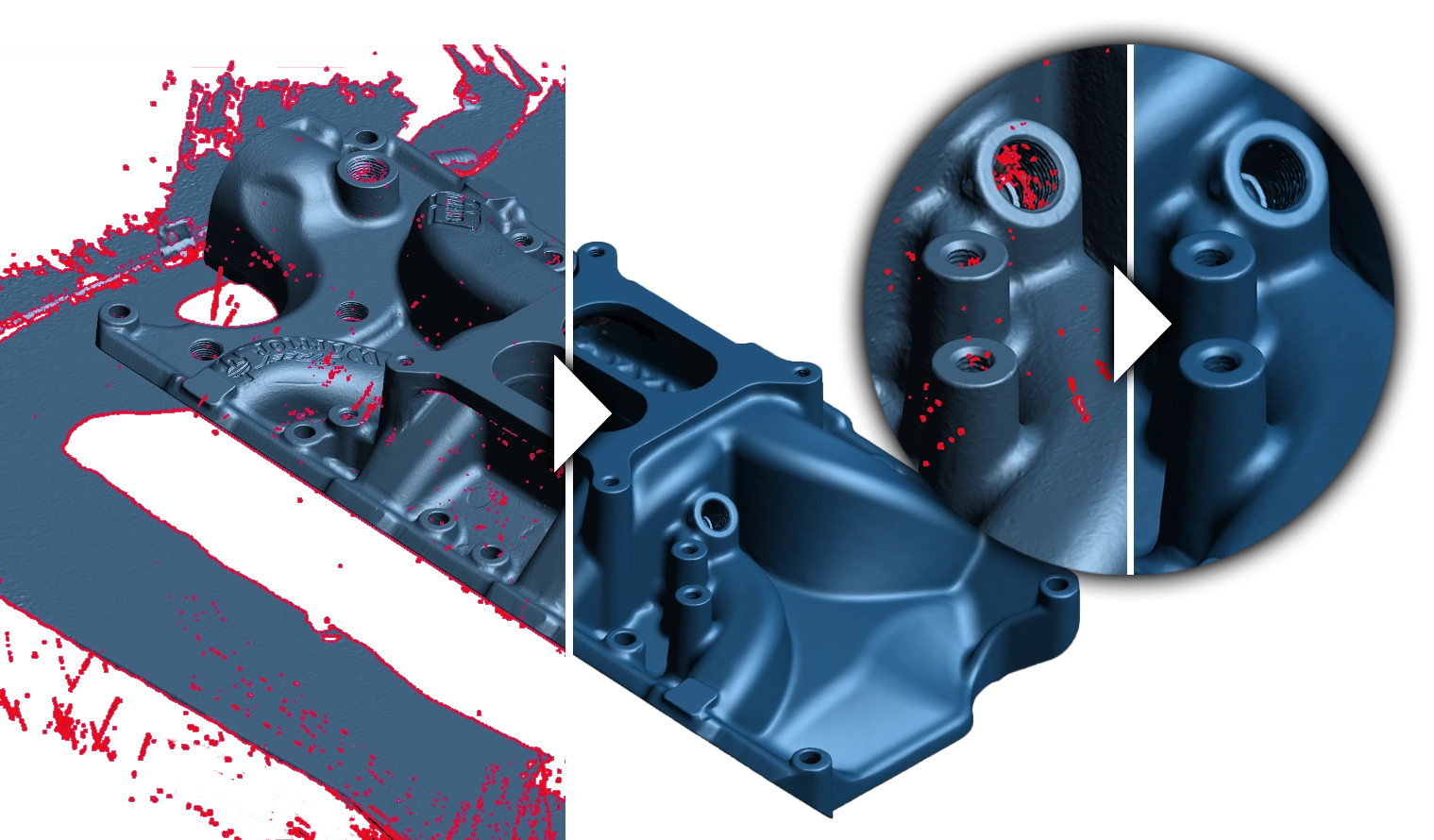

Chỉnh sửa mesh
Chuẩn hóa dữ liệu quét 3D để phục vụ in 3D hoặc thiết kế ngược.
- Dọn dẹp mesh
- Lấp đầy lỗ hổng
- Kết nối mesh
- Giảm số lượng đa giác (decimation)
- Sửa lỗi dữ liệu
Căn chỉnh
Sử dụng các công cụ alignment để chuẩn hóa tọa độ đối tượng, sẵn sàng cho bước tiếp theo.
- Căn chỉnh theo entity
- Căn chỉnh theo điểm tốt nhất

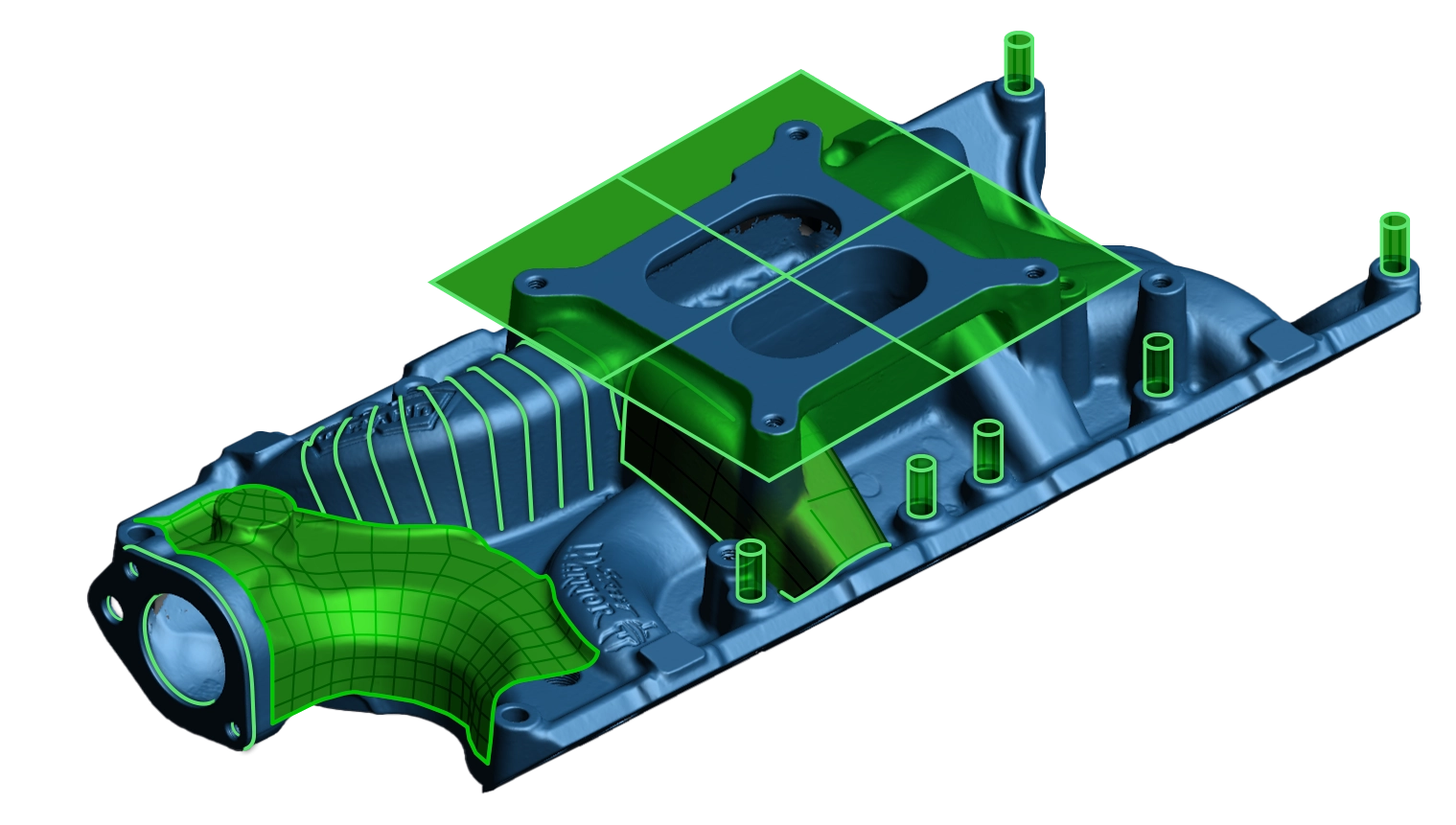

Trích xuất entity
Trích xuất hình học từ mesh bằng NURBS hoặc thủ công.
- Trích xuất tự động
- Trích xuất thủ công
- Entity 2D/3D
- Đường cong
- Mặt phẳng

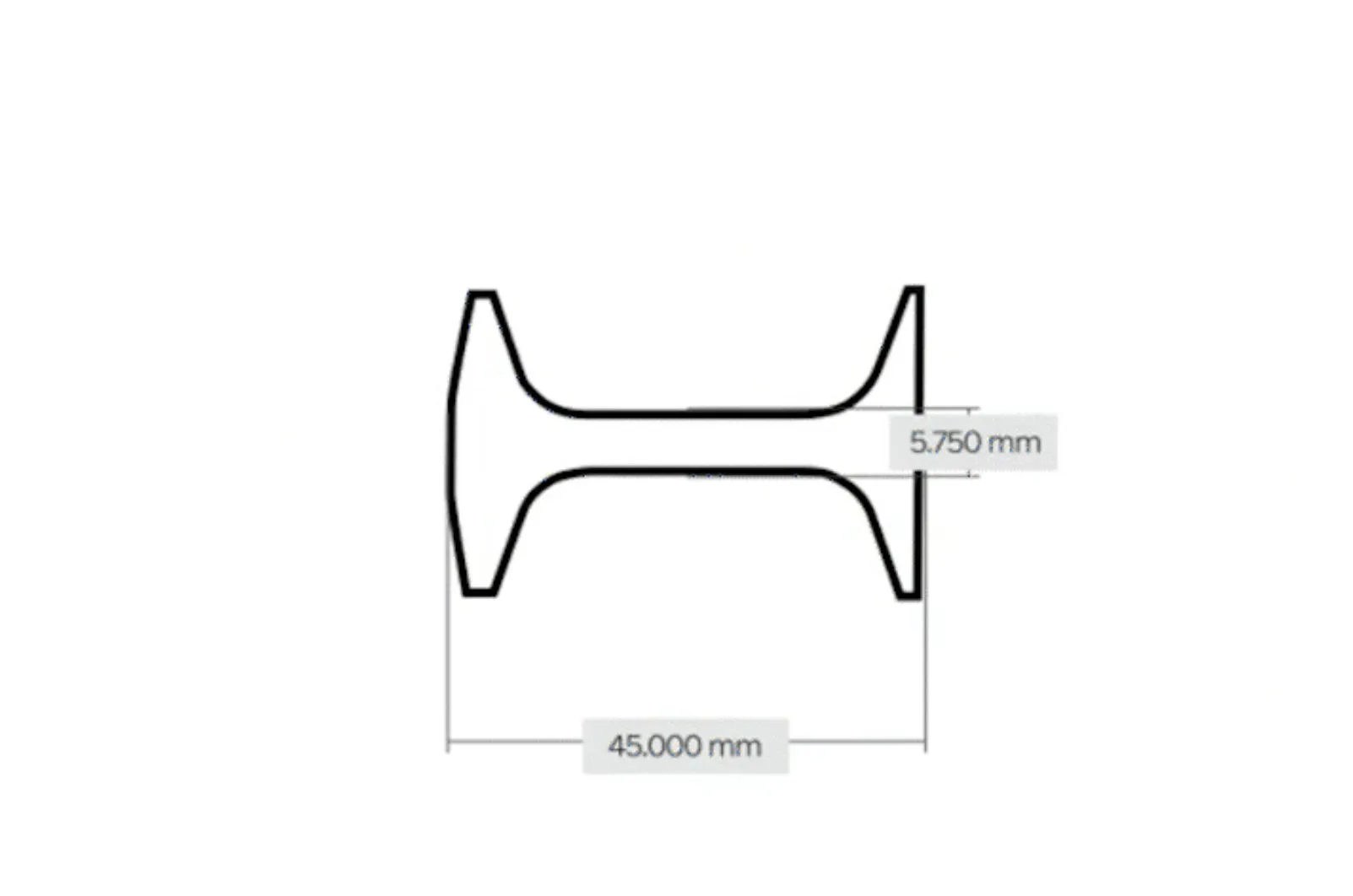

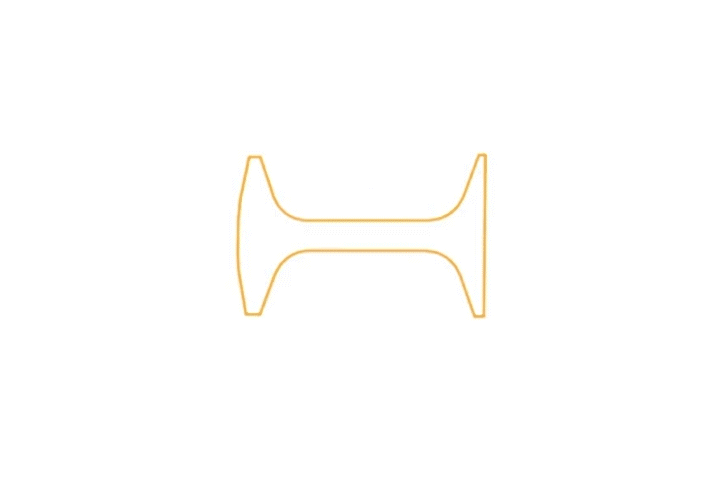

Phác thảo 2D
Tạo các sketch 2D nhanh và chính xác từ dữ liệu scan.
- Sketch thủ công
- Tạo sketch từ mesh
- Tự động tạo hình học tham chiếu

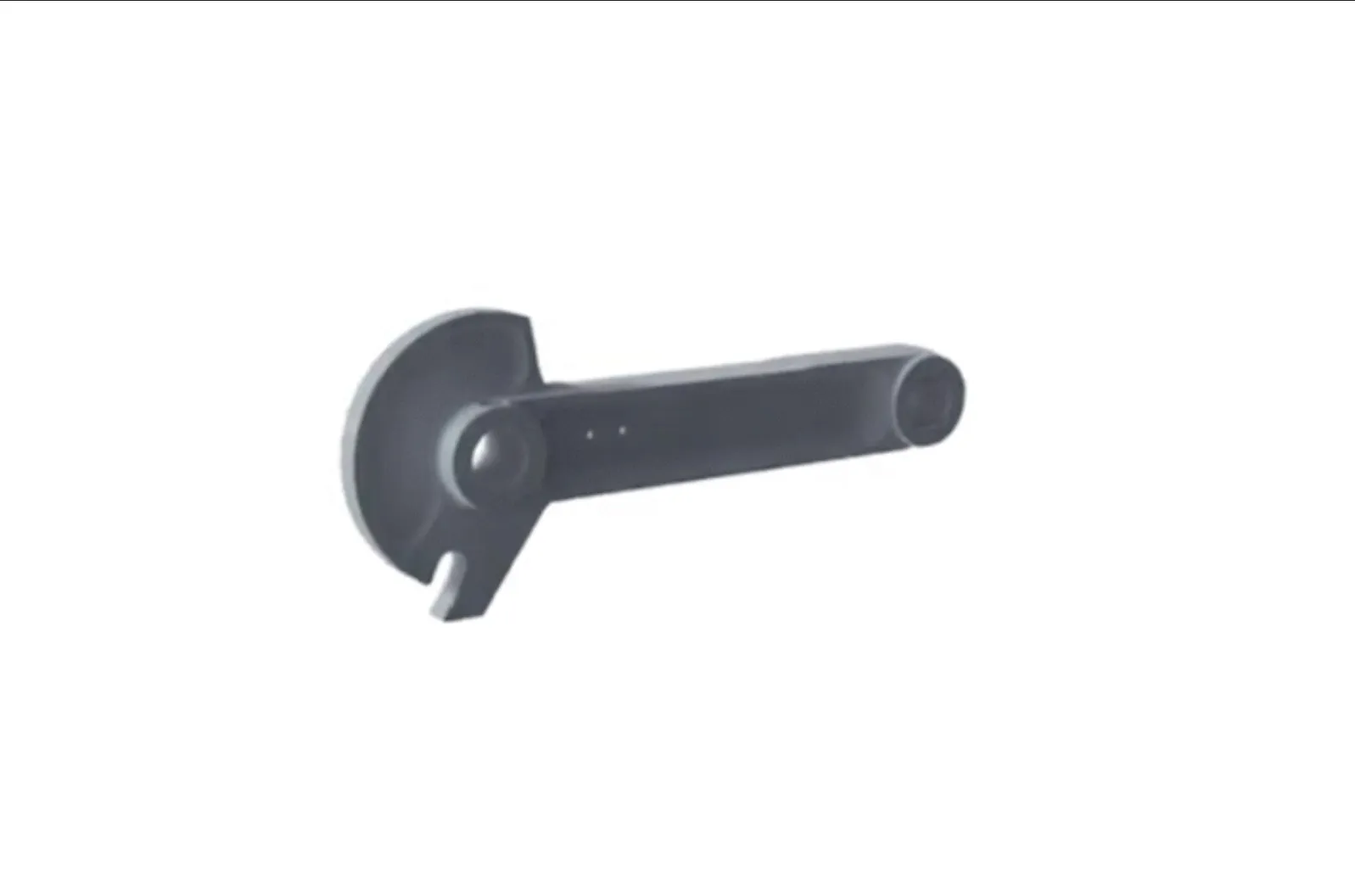

Tạo mô hình 3D
Dễ dàng tạo mô hình solid tham số từ sketch hoặc từ dữ liệu đã xử lý.
- Extrude
- Revolve
- Cắt khối

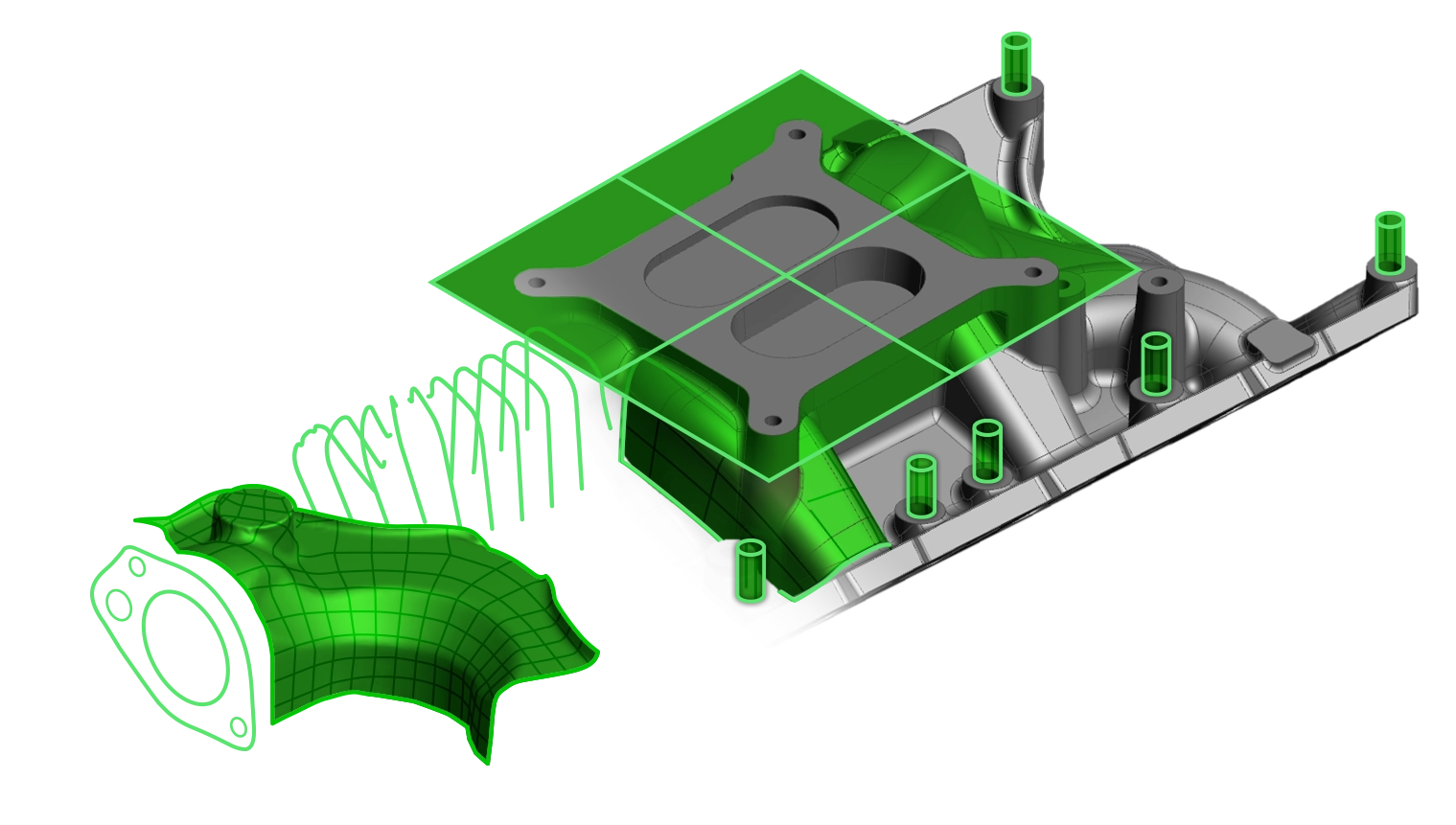

Chuyển sang phần mềm CAD
Chuyển trực tiếp sang phần mềm CAD thông qua các định dạng chuẩn như .iges, .step, .dxf chỉ với một cú nhấp chuột.
- Hỗ trợ: SolidWorks, Autodesk Inventor, Autodesk Fusion 360, Solid Edge
