역설계(Reverse Engineering)의 적용 분야

여러 산업에 걸쳐 제조업체는 역설계 프로세스를 활용하여 생산을 최적화하고, 경쟁력을확보하고, 비용을 절감합니다. 역설계를 사용하는 가장 일반적인 산업은 다음과 같습니다.

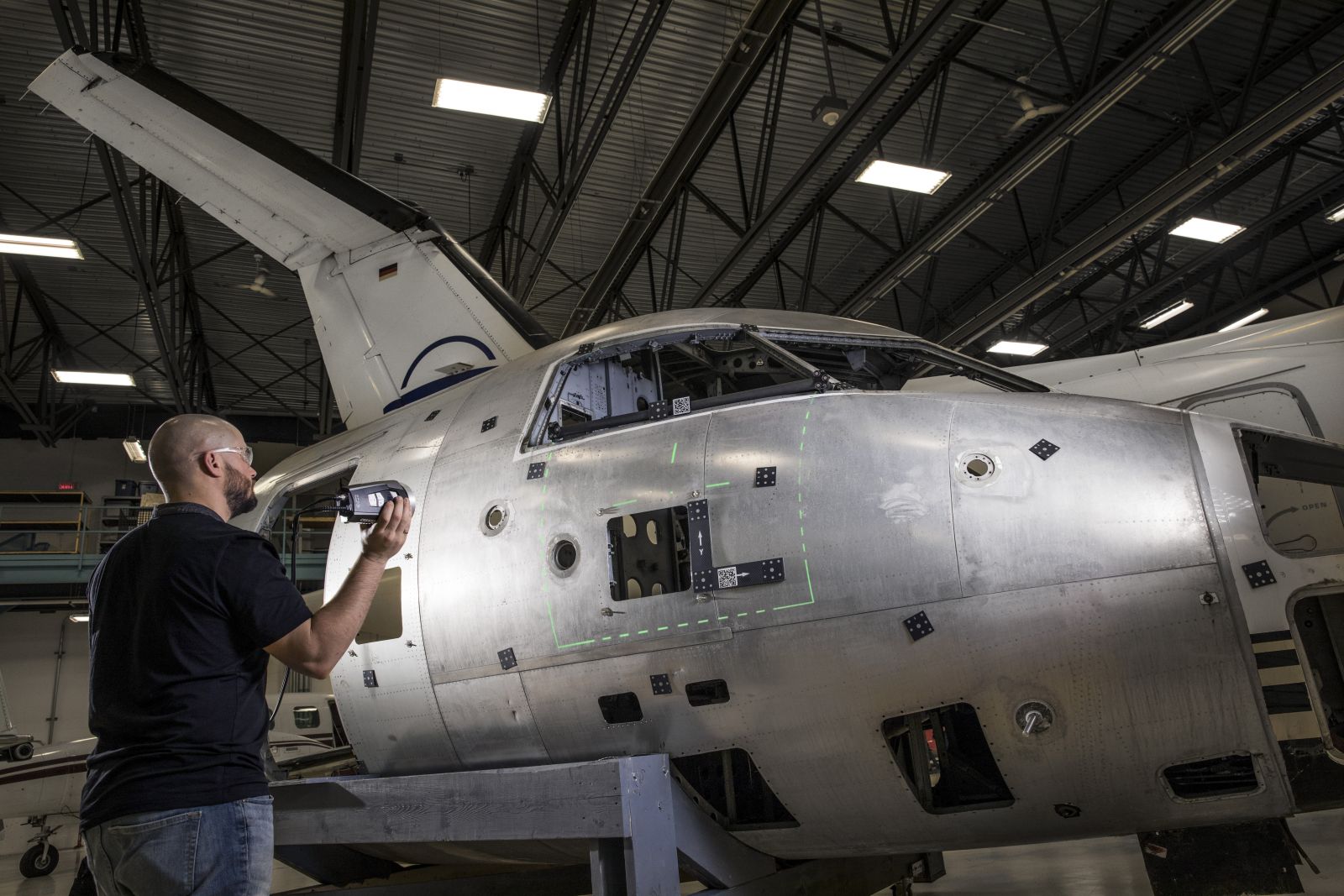

항공우주산업
공기 역학 분석 수행

항공기 정비 계획 수립

항공기 구성요소 추가/개선/수정

툴링 제작

자동차 산업
경쟁사 공부하기

구형 차량 모델의 부품 디지털화

차량 구성 요소의 문제 이해

교체부품 생산

툴링 회사
지그

고정 장치

금형

몰드

기계 및 절삭 공구용 부품

기타

소비재
신속한 시제품 개발

개별 설계 테스트 및 검증

경쟁사 제품 분석

다양한 설계 반복 기록 및 보관

예술과 유산 보존
교육 목적으로 예술 작품 재현

그림, 조각, 고대 고고학적 유물 및
역사적 건물과 같은 시각 예술의 디지털 보존

복원 문화 유물

역설계(Reverse Engineering)의 프로세스

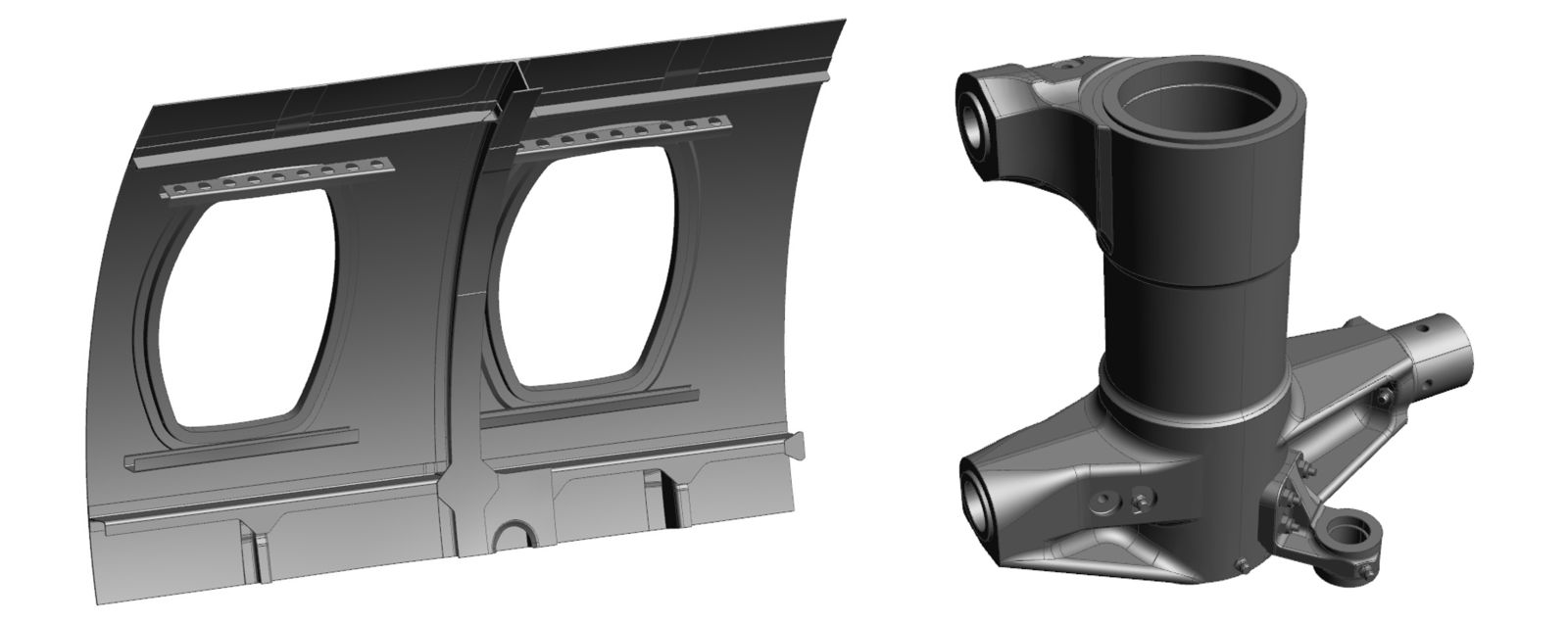

역설계 프로젝트를 시작하기 전에 제조자는 역설계의 정확한 용도를 결정하는 것이 중요합니다.제조업체는 부품이 작동하지 않는 이유를 분석하고 조립에 문제가 있는 이유를 식별하거나 기존 툴링을 재현하려고 한다면 역설계를 활용해야 하지만,제조업체는 설계 의도를 파악하려고 할 수도있는데,이 경우에는 역설계로 부품 결함과 마모를 재현할 수 없습니다.대신 부품의 3D 모델이 완벽하게 재구성되고개체의 모든 매개 변수가 수정됩니다.

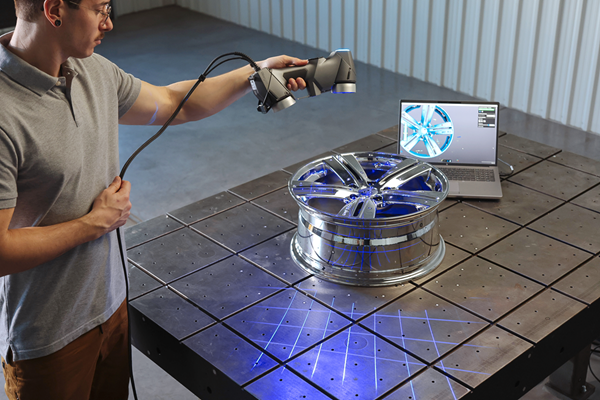

제조업체는 데이터 수집이 수반되는 애플리케이션과 환경에 따라 어떤 3D 측정 기술을 사용해야 하는지 결정해야 합니다. 이 역설계 프로세스를 설명을 위해 제조자가 휴대용 3D 스캐너를 선택한다고 가정해 장비사가 사용 중인 3D 측정 기술을 기반으로 스캔 부품을 준비한 뒤,그런 다음 기술자가 재생성해야 하는 부품을 3D스캔하여 부품의 모든 치수를 캡처합니다. 부품이 완전히 스캔되면후속 STL 파일(메시 또는 포인트 클라우드)을 사후 처리 프로세스를 위해 검사 소프트웨어인 스캔-to-CAD 소프트웨어로 가져옵니다.이 프로세스는 데이터를 정리, 복구 및 정제됩니다.또한 개체를 다른 영역과 모양으로 분할하여 나중에 3D 모델을 구성할 수 있습니다.마지막으로 후처리 프로세스는 자료집에 객체를 배치합니다.업데이트된 STL 파일은 역설계 도구 또는 독립형 역옵션을 통하도록 하는 CAD 소프트웨어로 가져옵니다. 그런 다음 역설계 전문가는 또는 산업 디자이너가 있는 그대로의 3D 모델을 만들거나 3D 모델을 생성하고, 변경 작업을 수행하고, 필요한 경우 어셈블리 내에 툴링할 수 있습니다. 제조업체는 3D 프린터로 전송하여3D 모델의 프로토타입을 제작할 수 있습니다.
