Mô tả ngắn

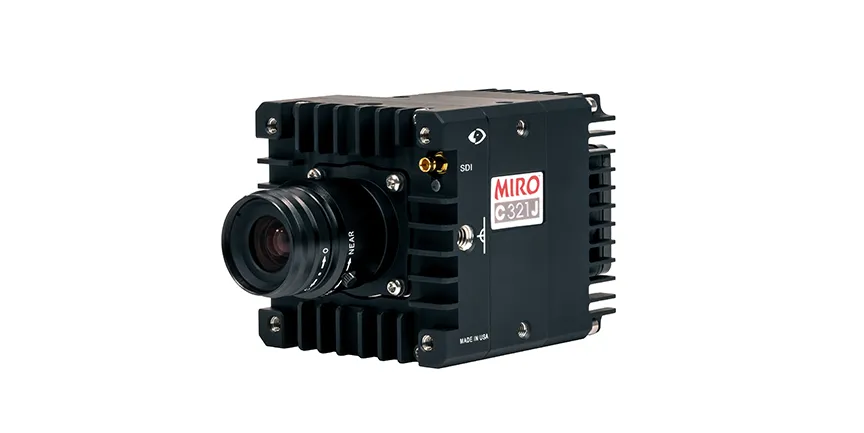

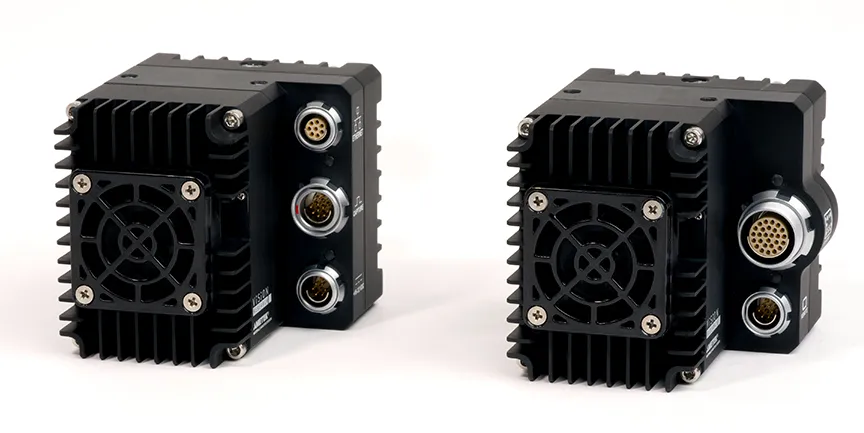

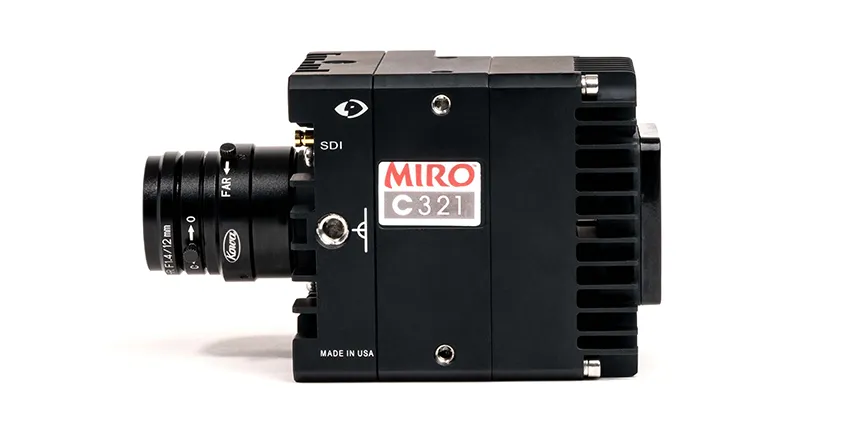

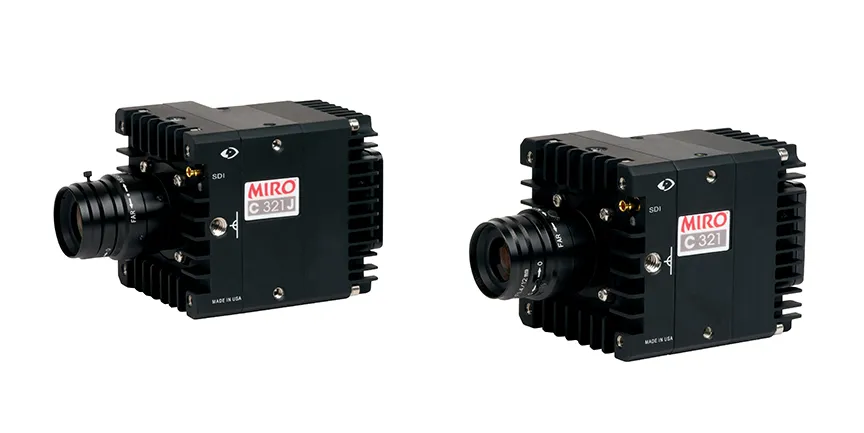

Các camera Phantom Miro C321J và C321 cung cấp hình ảnh chất lượng cao, HD trong một thiết kế nhỏ gọn và chắc chắn.

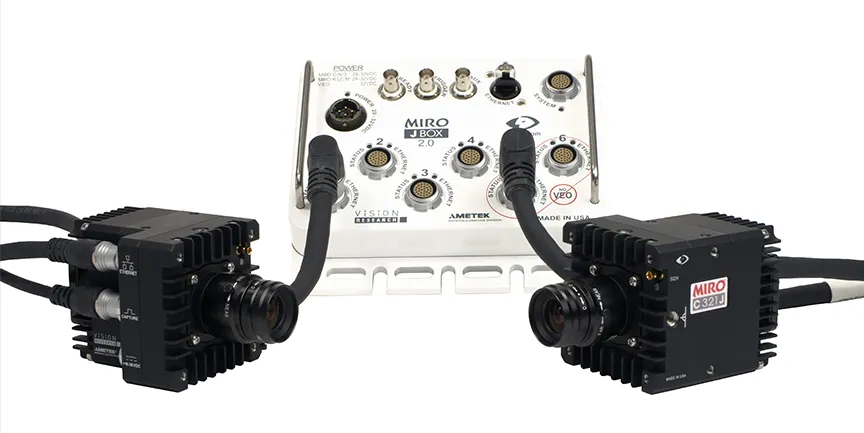

Ngoài tốc độ truyền tải 3 Gpx/sec, các camera này còn đi kèm với pin và đèn flash tích hợp để bảo vệ các hình ảnh quan trọng trong trường hợp mất điện.C321J kết nối với Miro J-Box qua một cáp duy nhất, trong khi C321 có thể hoạt động độc lập hoặc kết nối với J-Box thông qua cáp chuyển đổi.

Tốc độ/Hiệu suất

Tốc độ truyền tải: 3 Gpx/sec
Tốc độ tối đa ở độ phân giải đầy đủ 1920 x 1080 là 1480 fps
Tốc độ tối đa ở độ phân giải nhỏ nhất 640x8 là 94,510 fps
Tốc độ khung hình tối thiểu ở tất cả các độ phân giải là 50 fps.

Thông số cảm biến

Cảm biến CMOS
1920 x 1080 pixel
Kích thước pixel: 10 µm
Kích thước cảm biến: 19.2 x 10.8 mm; đường chéo 22.03 mm
Độ sâu pixel: 10-bit
CAR: 640 x 8
Đo lường EMVA 1288 ở bước sóng 532nm
Chế độ tiêu chuẩn:
Hiệu quả quang học: 45.3% mono; 31.5% màu
Tỉ lệ tín hiệu trên nhiễu tối đa: 37.4 dB
AST (p): 33.5 mono; 43.3 màu
Dung lượng bão hòa (e-): 5501 mono; 5311 màu
Nhiễu tối đen tạm thời: 14.55 e-
Dải động: 51.2 dB

Xử lý video

Độ sáng, Tăng cường, Gamma, Bão hòa, Cân bằng trắng

Độ cao, Đường cong độ sáng, Bộ lọc, Ma trận màu

Lật và xoay hình ảnh, Cắt, Tỉ lệ

Thu thập dữ liệu

Mô-đun DAQ M- và X-Series của National Instruments với hỗ trợ tích hợp trong PCC

Ống kính

C321 và C321J có bộ gắn ống kính C 1", có thể đảo ngược để chấp nhận ống kính CS.

Phơi sáng

Thời gian phơi sáng tối thiểu 1.04 µs, 250 ns với tùy chọn FAST (kiểm soát xuất khẩu)

Cửa trập điện tử toàn cầu

Dải động cực kỳ rộng (EDR)

Phơi sáng tự động

Chỉ số phơi sáng (E.I.) để điều khiển ISO có thể nhìn thấy

Chế độ tắt cửa trập cho PIV

Bộ nhớ

RAM trong 8GB hoặc 16GB, CineFlash 240GB không thể tháo rời
Thời gian ghi:
4.2 giây ở tốc độ khung hình tối đa, độ phân giải lớn nhất và bộ nhớ trong tối đa (16GB)

Tiếp xúc

Tối thiểu 1 µs
Tự động điều chỉnh ánh sáng

Tính năng đặc biệt

Ethernet 10Gb

Chế độ binned cho độ phân giải dọc gấp đôi với tốc độ khung hình cao (Đầu ra là đơn sắc)

Chế độ đa cine và lên tới 63 phân đoạn bộ nhớ

Ghi liên tục

Đánh dấu sự kiện

Dấu thời gian khung hình

IRIG In (modulated và unmodulated)

IRIG Out (unmodulated)

Đồng bộ với Trigger

Chế độ tắt cửa trập cho phơi sáng PIV

Thời gian trễ 364 ns trong chế độ PIV

Chế độ Burst

Cửa trập cơ học nội bộ cho tham chiếu Phiên làm việc hiện tại (CSR) tự động / từ xa

DHCP hoặc Địa chỉ IP phụ

Có thể nâng cấp firmware tại hiện trường

Kích hoạt

Vị trí kích hoạt có thể lập trình (ghi trước / sau kích hoạt)
Kích hoạt từ phần mềm
Kích hoạt phần cứng BNC trên MiniBob và Miro Junction Box

Đồng bộ hóa và Thời gian

Độ chính xác thời gian: 20ns
Đồng bộ hóa khung hình với đồng hồ nội bộ hoặc bên ngoài (FSYNC)
IRIG In: C321 - modulated hoặc unmodulated
IRIG In: C321J - unmodulated
IRIG Out: C321/C321J - unmodulated

Kết nối

Ethernet Gb cho điều khiển và dữ liệu
C321J: Ethernet được truy cập qua cáp hệ thống.
C321: Ethernet được truy cập qua cáp Ethernet với kết nối Fischer.

Phân tích chuyển động

Các phép đo cơ bản qua ứng dụng Phantom:
Khoảng cách
Tốc độ
Gia tốc
Góc và tốc độ góc
Thu thập điểm thủ công và tự động cho việc theo dõi mục tiêu
Tương thích với các giải pháp của bên thứ ba

Định dạng tập tin hỗ trợ

Cine, Cine Compressed, & Cine RAW
AVI
h.264 mp4
Apple ProRes .mov
Multipage TIFF
MXF PAL
MXF NTSC
QuickTime không nén
Windows BMP
OS/2 BMP
PCX, TGA, TIFF, LEAD, JPEG
JTIF, RAW, DNG, DPX

Cung cấp điện

Camera:
16 - 36 VDC, 14 W, 22W khi sạc pin.
Pin có thể sạc lại để dự phòng.
Junction Box: 20 - 32 VDC, mỗi cổng camera nhận 2 AMPS

Thông số cơ học

C321: 2.9 x 2.9 x 3.4 inch, 73 x 73 x 87.2 mm (Cao x Rộng x Sâu)
C321J: 2.9 x 3.1 x 3.4 inch, 73 x 79 x 87.2 mm (Cao x Rộng x Sâu)
Trọng lượng: 1.2 lbs, 0.54 kg (không bao gồm ống kính hoặc giá ống kính)

Thông số môi trường

Nhiệt độ hoạt động: 0°C - 50°C
Nhiệt độ lưu trữ: -20°C đến +70°C
Chấn động: 170G, 6msec sawtooth, 3 trục, 2 hướng mỗi trục, 10 lần chấn động mỗi hướng (tổng cộng 60 xung) (không bao gồm ống kính)
Rung: 24 Grms, 50Hz-2KHz, 3 trục, 15 phút/mỗi trục, theo MIL-STD-202H Phương pháp 214-I, Điều kiện thử nghiệm G (không bao gồm ống kính)
Độ ẩm: 5% đến 95% RH

Phụ kiện phổ biến

Cáp DIN 1.0 / 2.3
Miro Junction Box
Ethernet cứng
Bộ điều khiển Breakout Box
Nguồn cung cấp 280W cho Miro Junction Box

Hàng tiêu chuẩn đi kèm

C321J:
Tất cả cáp mua riêng
C321:
Cung cấp nguồn
Cáp Ethernet
Miro MiniBoB
Cáp DIN 1.0/2.3
Junction Box: (bán riêng)
Dây nguồn không cảm biến
Cáp DIN 1.0/2.3

APIs

Phantom SDK
LabView
MatLab
Python

Giao diện CineMag

Tùy chọn FAST

Điều khiển camera

Phần mềm Phantom Camera Control (PCC)
SDK có sẵn

Xuất Video

HD-SDI có sẵn qua kết nối DIN 1.0 / 2.3 ở mặt trước camera
