하이엔드 전문가용 3D 광학식 스캐너
Go!SCAN 3D
가장 빠르고 손쉬운 고해상도 광학식 3D스캐너

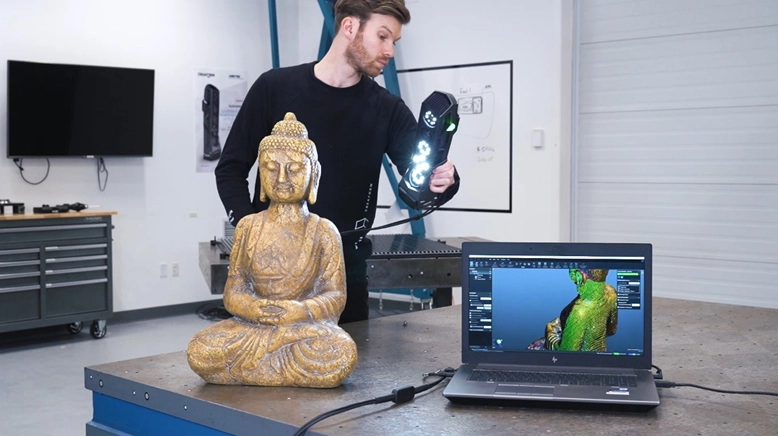

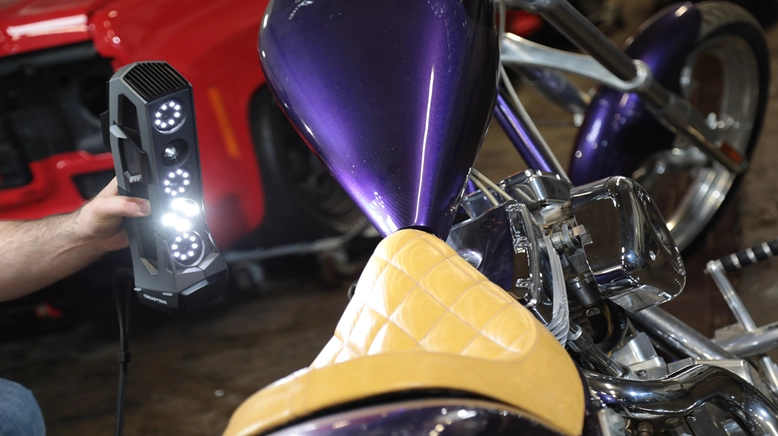

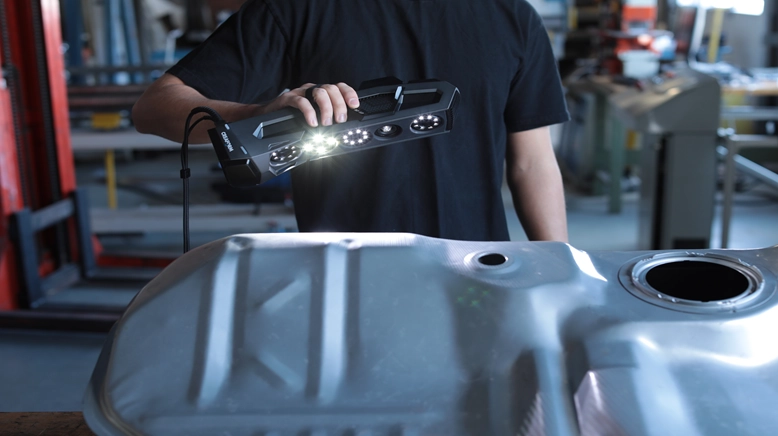

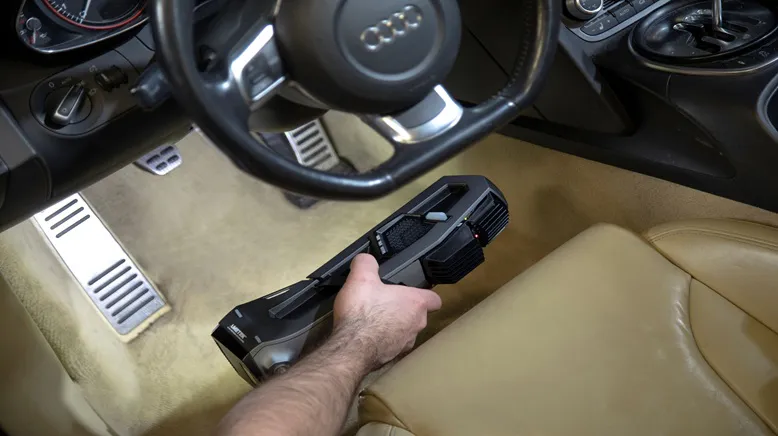

Go!SCAN 3D™ 는 빠른 스캔 속도와 손쉬운 사용을 특징으로 하는 휴대용 3D 스캐너입니다. 다양한 크기, 복잡한 형상도 빠르고 정확하게 스캔할 수 있으며, 스캔 데이터를 3D 모델링 소프트웨어에서 활용하여 고객의 제품 개발 및 출시에 소요되는 시간을 획기적으로 단축할 수 있습니다. 신속한 셋업으로 어떤 측정물이라도 빠른 스캐닝이 가능하며, 선명한 컬러를 포함한 고해상도 스캔 데이터를 제공합니다.
제품 비디오
제품 특징
제품 적용 분야
Go!SCAN 3D 제품 적용분
요구 사항 및 사양
- 경쟁업체 제품 분석
- 제품 환경 또는 연결/주변 부품의 측정
- 부품 시장 또는 맞춤형 장비를 위한 기본 제품의 측정
테스트, 시뮬레이션 및 분석
- 유한 요소 분석(FEA)
- 인터페이스 분석
- 구조 변형, 지오메트리 분석
프로토타이핑
- 쾌속성형/제조
- CAD 파일에 프로토타입 수정 사항 통합
- 프로토타입 검사
유지보수, 수리 및 정비(MRO)
마모 및 변형 분석
맞춤형 수리/보정
유지보수 전 부품/툴링의 데이터화
문서화
- 완성된 부품/툴링의 데이터화
- 마케팅 프리젠테이션, 3D 교육 시스템, 기능성 게임
- 디지털 아카이브
개념 성형
- CAD 파일에 프로토타입 수정 사항 통합
- 연구, 개념 증명 프로토 타입
- 인체공학적 프로토타입
개념 설계
- 클레이 모델 측정/역설계 엔지니어링
- 모델 및 실물 크기 모형 측정/역설계 엔지니어링
- 스타일링 및 심미성
조립 /생산
- 가상 조립
- 툴/로봇 경로 프로그래밍
- 가공 전 부품 평가
툴링 설계
- 금형, 고정 장치, 지그 및 패턴의 역설계 엔지니어링
- 완성된 툴링을 CAD 파일에 업데이트 하기 위한 측정
- 툴링 검증/검사
교체/재활용
- 개발중인 교체 / 재활용 부품에 대한 역설계 엔지니어링
- 복잡한 조립품의 분해/해체 준비
품질관리
- 초도품 검사(FAI)
- 부품 – CAD 검사
- 공급업체 품질검사
CAD 설계
-
3D 스캔 – CAD
-
역설계 엔지니어링(설계 의도 파악)
-
포장 디자인
구성품 및 액세서리
기본 구성품
옵션 액세서리
USB 3.0 Cable 8M, 16M
외장 배터리
포지셔닝 타겟
턴테이블
포터블 워크스테이션
기술 사양
|
Go!SCAN SPARK™ |
|
| Accuracy | Up to 0.050 mm |
| Volumetric accuracy | 0.050 mm + 0.150 mm/m |
| Volumetric accuracy with MaxSHOT Next™ | Elite | 0.050 mm + 0.150 mm/m |
| Measurement resolution | 0.100 mm |
| Mesh resolution | 0.200 mm |
| Measurement rate | 1,500,000 measurements/s |
| Light source | - |
| Positioning methods | Geometry and/or color and/or targets |
| Scanning area | 390 x 390 mm |
| Stand-off distance | 400 mm |
| Depth of field | 450 mm |
| Part size range (recommended) | 0.1–4 m |
| Texture resolution | 50 to 200 DPI |
| Texture colors | 24 bits |
| Software | VXelements |
| Output formats | .dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf |
| Compatible software | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) |
| Weight | 1.25 kg |
| Dimensions (LxWxH) | 89 x 114 x 346 mm |
| Connection standard | 1 X USB 3.0 |
| Operating temperature range | 5-40 °C |
| Operating humidity range (non-condensing) | 10-90% |
| Certifications | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE |
| Patents | CA 2,600,926, US 7,912,673, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, EP (FR, UK, DE) 2,278,271, IN 266,573, US 9,325,974, CA 2,835,306, CN 103,649,680 B, JP 6,025,830, EP (FR, UK, DE) 3,102,908, US 10,643,343, US 10,928,183 JP 6,596,433, KR 10-2424135, US 10,271,039, CA 2,938,104, EP (FR, UK, DE) 2,718,668 |
