고정밀 트래커타입 3D 레이저 스캐너

MetraSCAN 3D

[NEW] MetraSCAN BLACK+ Elite, 자동 볼륨 확장! ISO 추가 인증 취득!
MetraSCAN 3D™ 광학 CMM 3D스캐너는 품질이나 효율성이 타이트한 제조 및 계측 전문가를 위해 특별히 설계되었습니다. 작업 현장의 진동, 부품 이동과 같은 불안정한 환경까지 모든 생산 환경을 견디면서 3D 측정 워크플로를 가속화합니다. 빠르고 정확하며 검증된 데이터를 통해 반복 가능한 계측 등급 측정과 3D 형상 표면 검사를 수행합니다. 품질관리 및 품질보증을 위한 이상적인 계측 장비로, 프로빙 기능이 있는 광학 좌표 측정기인 HandyPROBE™를 함께 사용하면 3D 스캐닝에 PCMM을 더해 더욱 효율적이고 정확한 검사 프로세스 수행이 가능합니다.

전문가 상담

제품 비디오

제품 특징

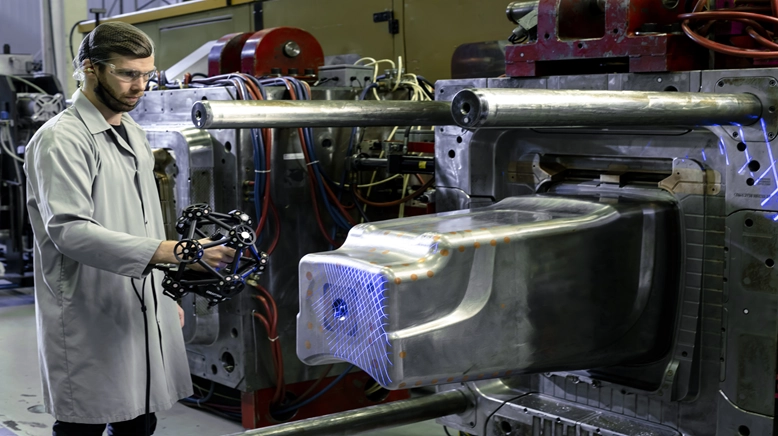

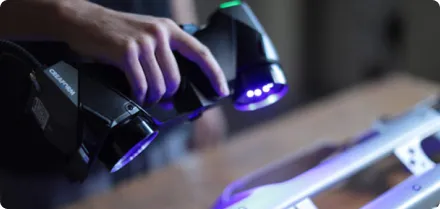

1 빠른 3D스캐닝 속도

MetraSCAN 3D는 총 30개의 레이저와 빠른 측정 속도로 스캔 시간을 획기적으로 단축시킵니다. 손쉬운 소프트웨어 설정과 간편한 워크 플로우를 통해 측정, 수집, 분석까지의 작업시간을 절약할 수 있습니다.

빠른 측정 속도 : 초당 최대 1,800,000회 측정
대형 스캐닝 영역 : 한번에 넓은 범위를 스캔할 수 있는 30개의 레이저
초고속 셋업 : 워밍업 없이 5분 이내에 시작 가능
360 마그네틱 타겟 : 신속하고 간편한 설정, 동적 추적의 최적화된 가시성

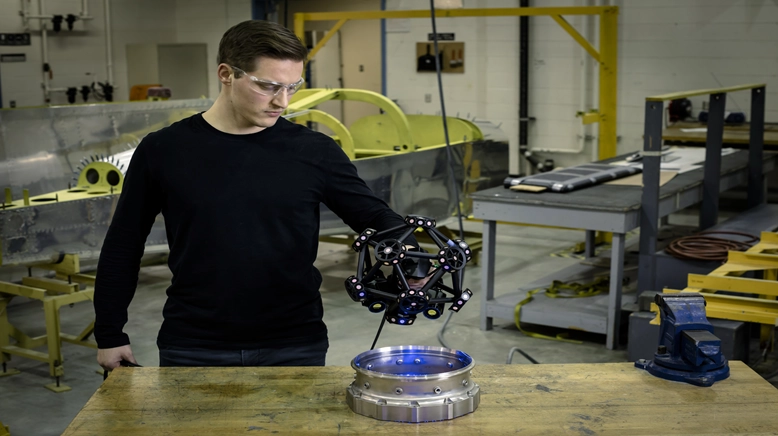

2 뛰어난 정확도

AVE 기능을 통해 별도의 조치 없이 C-Track의 위치 조정만으로 자동 수집 볼륨을 확장할 수 있습니다. MetraSCAN 3D는 고도화된 통합 사진 측량 기술 및 확대/축소 알고리즘을 통해 대형 부품을 더욱 정확하고, 반복 가능하며, 인적 실수가 없는 측정을 보장합니다.

정확도 : 0.025 mm
자동 볼륨 확장 : 0.025mm + 0.015mm/m
신뢰할 수 있는 인증 : VDI/VDE 2634 part 3 표준 기반, ISO 10360 표준 기반, ISO/IEC 17025: 2017 인증 교정센터
다이내믹 레퍼런싱 시스템 : 불안정한 환경에서도 측정 정확도 유지
높은 분해능 : 최소 0.1 mm 의 점 간 거리 표현이 가능한 높은 해상도

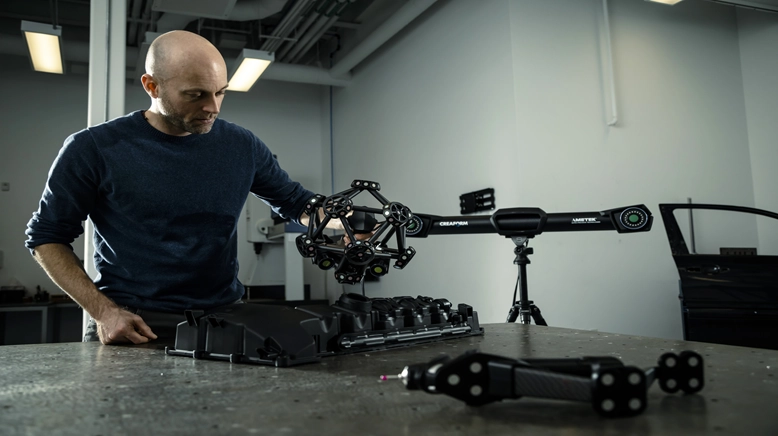

3 다양한 사용법

MetraSCAN 3D는 스캔 볼륨의 확장이 가능하여, 어떤 복잡한 형상이나 크기에 상관없이 스캔할 수 있습니다. 또한 블루 레이저를 사용하여 다양한 재질의 부품들을 정확성의 타협 없이 스캔이 가능합니다. HandyPROBE와 함께 사용면 더 다양한 제품 측정이 가능합니다.

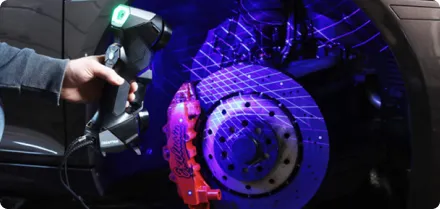

블루 레이저 기술 : 크롬과 같은 광택이 있는 재질에 이상적
스캔 볼륨 확장 : 다른 휴대용 CMM보다 확장 폭 넓음
HandyPROBE 옵션 : 스캐닝과 결합하여 PCMM 데이터 측정 가능
새로운 설정 지원 도구 : 안내 표시, 높은 수준의 설정 진단

1 빠른 3D스캐닝 속도

빠른 측정 속도 : 초당 최대 1,800,000회 측정
대형 스캐닝 영역 : 한번에 넓은 범위를 스캔할 수 있는 30개의 레이저
초고속 셋업 : 워밍업 없이 5분 이내에 시작 가능
360 마그네틱 타겟 : 신속하고 간편한 설정, 동적 추적의 최적화된 가시성

2 뛰어난 정확도

정확도 : 0.025 mm
자동 볼륨 확장 : 0.025mm + 0.015mm/m
신뢰할 수 있는 인증 : VDI/VDE 2634 part 3 표준 기반, ISO 10360 표준 기반, ISO/IEC 17025: 2017 인증 교정센터
다이내믹 레퍼런싱 시스템 : 불안정한 환경에서도 측정 정확도 유지
높은 분해능 : 최소 0.1 mm 의 점 간 거리 표현이 가능한 높은 해상도

3 다양한 사용법

블루 레이저 기술 : 크롬과 같은 광택이 있는 재질에 이상적
스캔 볼륨 확장 : 다른 휴대용 CMM보다 확장 폭 넓음
HandyPROBE 옵션 : 스캐닝과 결합하여 PCMM 데이터 측정 가능
새로운 설정 지원 도구 : 안내 표시, 높은 수준의 설정 진단

제품 적용 분야

MetraSCAN 3D 제품 적용분야

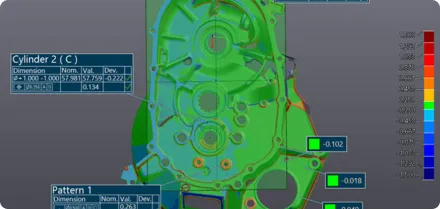

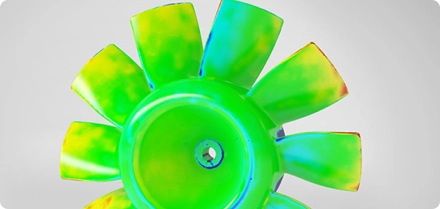

품질관리

초도품 검사(FAI)
부품 – CAD 검사
공급업체 품질검사

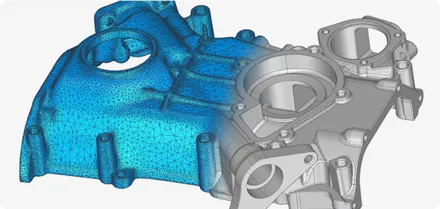

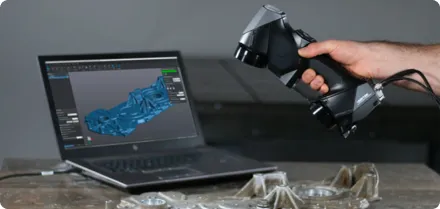

CAD 설계

3D 스캔 – CAD
역설계 엔지니어링(설계 의도 파악)
포장 디자인

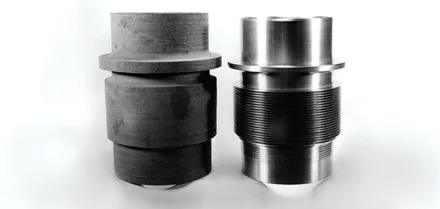

교체/재활용

개발중인 교체 / 재활용 부품에 대한 역설계 엔지니어링
복잡한 조립품의 분해/해체 준비

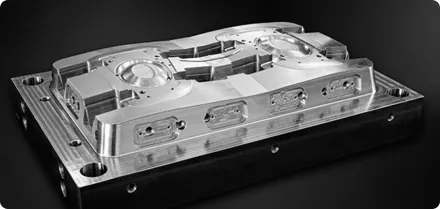

툴링 설계

금형, 고정 장치, 지그 및 패턴의 역설계 엔지니어링
완성된 툴링을 CAD 파일에 업데이트 하기 위한 측정
툴링 검증/검사

조립 /생산

가상 조립
툴/로봇 경로 프로그래밍
가공 전 부품 평가

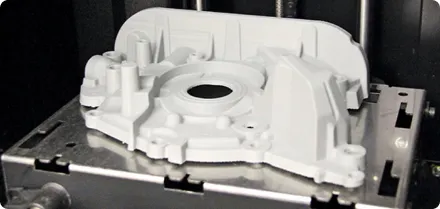

프로토타이핑

쾌속성형/제조
CAD 파일에 프로토타입 수정 사항 통합
프로토타입 검사

테스트, 시뮬레이션 및 분석

유한 요소 분석(FEA)
인터페이스 분석
구조 변형, 지오메트리 분석

요구 사항 및 사양

경쟁업체 제품 분석
제품 환경 또는 연결/주변 부품의 측정
부품 시장 또는 맞춤형 장비를 위한 기본 제품의 측정

개념 설계

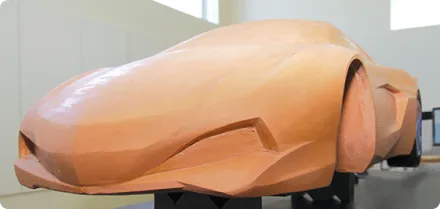

클레이 모델 측정/역설계 엔지니어링
모델 및 실물 크기 모형 측정/역설계 엔지니어링
스타일링 및 심미성

개념 성형

CAD 파일에 프로토타입 수정 사항 통합
연구, 개념 증명 프로토 타입
인체공학적 프로토타입

문서화

완성된 부품/툴링의 데이터화
마케팅 프리젠테이션, 3D 교육 시스템, 기능성 게임
디지털 아카이브

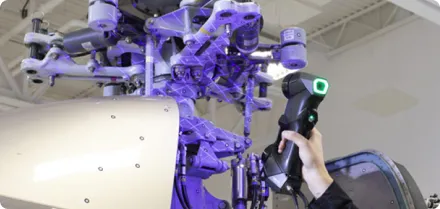

유지보수, 수리 및 정비(MRO)

마모 및 변형 분석
맞춤형 수리/보정
유지보수 전 부품/툴링의 데이터화

구성품 및 액세서리

기본 구성품

옵션 액세서리

Positioning Target 12mm

360° magnetic target accessory kit

Probe Accessory kit

HandyPROBE™

Tripod for C-TRACK

Tripod Support

C-TRACK SHOP-FLOOR STAND

USB 3.0 Cable 8M, 16M

C-TRACK Cable 2M, 4M

LITHUM BATTERY (for C-TRACK SHOP-FLOOR STAND)

Creaform Portable Workstation

기술 사양

	MetraSCAN 357™	MaxSHOT NEXT™\|ELITE	MaxSHOT NEXT™\|ELITE
Accuracy	Up to 0.040 mm (0.0016 in)	0.035 mm (0.0014 in)	0.025 mm (0.0009 in)
Volumetric accuracy 9.1 m3 (320 ft3)	0.086 mm (0.0034 in)	0.086 mm (0.0034 in)	0.064 mm (0.0025 in)
Volumetric accuracy 16.6 m3 (586 ft3)	0.122 mm (0.0048 in)	0.122 mm (0.0048 in)	0.078 mm (0.0031 in)
Automatic Volume Extension accuracy	N/A	0.035 mm + 0.020 mm/m (0.0014 in + 0.00024 in/ft)	0.025 mm + 0.015 mm/m (0.0009 in + 0.00018 in/ft)
Form error (Sphere)	N/A	0.035 mm (0.0014 in)	0.025 mm (0.0009 in)
Form error (Flat)	N/A	0.060 mm (0.0024 in)	0.045 mm (0.0018 in)
Probing accuracy with HandyPROBE Next+	0.030 mm (0.0012 in)	0.030 mm (0.0012 in)	0.025 mm (0.0009 in)
Acceptance test	N/A	Based on VDI/VDE 2634 part 3 and ISO 10360	Based on VDI/VDE 2634 part 3 and ISO 10360
Measurement capabilities (at a working distance of 0.3 m (1 ft))	Pin 1.750 mm (0.0689 in)/ Hole 1.750 mm (0.0689 in)/Step 0.035 mm (0.0014 in)/Wall 1.000 mm (0.0394 in)	Pin 0.750 mm (0.0295 in)/Hole 1.250 mm (0.0394 in)/ Step 0.025 mm (0.0009 in)/Wall 0.500 mm (0.0197 in)	Pin 0.750 mm (0.0295 in)/Hole 1.250 mm (0.0394 in)/ Step 0.025 mm (0.0009 in)/Wall 0.500 mm (0.0197 in)
Measurement resolution	0.100 mm (0.0039 in)	0.025 mm (0.0009 in)	0.025 mm (0.0009 in)
Mesh resolution	0.200 mm (0.0078 in)	0.100 mm (0.0039 in)	0.100 mm (0.0039 in)
Measurement rate	480,000 measurements/s	1,800,000 measurements/s	1,800,000 measurements/s
Light source	14 red laser lines	30 blue laser lines (+ 1 extra line)	30 blue laser lines (+ 1 extra line)
Scanning area	275 x 250 mm (10.8 x 9.8 in)	310 x 350 mm (12.2 x 13.8 in)	310 x 350 mm (12.2 x 13.8 in)
Stand-off distance	300 mm (11.8 in)	300 mm (11.8 in)	300 mm (11.8 in)
Depth of field	200 mm (7.9 in)	250 mm (9.8 in)	250 mm (9.8 in)
Part size range (recommended)	0.2–6 m (0.7–20 ft)	0.2–6 m (0.7–20 ft)	0.2–6 m (0.7–20 ft)
Setup Assistance tools	N/A	N/A	Included
Software	Vxelements	Vxelements	Vxelements
Output formats	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
	3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)	3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)	3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Weight	Scanner: 1.49 kg (3.28 lb) / Probe: 0.5 kg (1.1 lb) / C-Track: 5.7 kg (12.5 lb)	Scanner: 1.49 kg (3.28 lb) / Probe: 0.5 kg (1.1 lb) / C-Track: 5.7 kg (12.5 lb)	Scanner: 1.49 kg (3.28 lb) / Probe: 0.5 kg (1.1 lb) / C-Track: 5.7 kg (12.5 lb)
Dimensions (LxWxH)	Scanner: 289 x 235 x 296 mm (11.4 x 9.3 x 11.7 in) / Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) / C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)	Scanner: 289 x 235 x 296 mm (11.4 x 9.3 x 11.7 in)/ Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in)/ C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)	Scanner: 289 x 235 x 296 mm (11.4 x 9.3 x 11.7 in)/ Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in)/ C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)
Operating temperature range	5-40 °C (41-104 °F)	5-40 °C (41-104 °F)	5-40 °C (41-104 °F)
Operating humidity range (non-condensing)	10-90%	10-90%	10-90%
Certifications	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
Patents	US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558	US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558	US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
