새로운 측정 기준을 정의하는, 고정밀 3D 레이저 스캐너

HandySCAN EVO Series

[신제품 출시] QA.QC 품질 업무 최적화 통합 솔루션

HandySCAN EVO 시리즈는 직관적인 내장형사용자 인터페이스(GUI)를 통해 사용자 경험과 생산성을 극대화한 Creaform의 대표 휴대용 3D스캐너입니다. AR 기능과 내장 카메라로 검사 과정을 간소화하고, QA/QC 전문가들이 부품 평가를 더 빠르고 정확하게 문서화할 수 있도록 지원합니다. 무선 연결과 강력한 3D 계측 소프트웨어 플랫폼을 갖춘 완전 통합형 솔루션으로, 탁월한 휴대성과 검증된 신뢰성, 업계 최고 수준의 공인 정확도를 바탕으로 초보자에게는 빠른 학습을, 전문가에게는 최고 수준의 성능을 제공합니다.

전문가 상담

제품 비디오

제품 특징

1 검증된 정확도로 품질관리(QC) 완성

품질관리는 신뢰할 수 있는 데이터가 필수입니다. 업계 최고 수준의 계측 신뢰성으로 복잡한 형상까지 검증 기준에 따른 정확한 치수검사를 수행하여, 제조 현장의 문제를 정확히 진단하고 올바른 의사결정을 지원합니다.

신뢰할 수 있는 계측 등급의 정확도 : ISO/IEC 17025, ISO 10360 표준 기반
어떤 현장에서도 정확한 스캔 성능 : 셀프 포지셔닝, 무선 기능 지원
최고 품질의 3D스캔 데이터 : 섬세한 디테일, 고해상도 3D 스캔
가장 다재다능한 3D스캐닝 기술 : 넓은 스캔 범위, 별도 준비 없이 스캔 가능

2 한눈에 보고, 한 손에 완성하는 새로워진 UX

스캔 프로세스의 효율성과 인체공학적 설계를 강화하여, 사용자가 실제 부품과 스캔 데이터를 자연스럽게 동시에 확인할 수 있도록 설계되었습니다. 사용자 중심의 설계로 한층 편안하고 효율적인 데이터 수집이 가능합니다.

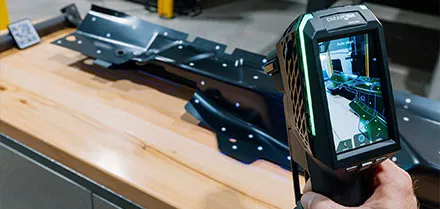

내장 디스플레이 : 실시간 사용자 가이드, 스캔 파라미터 즉시 확인, 스캔 데이터의 완성도 직접 검증

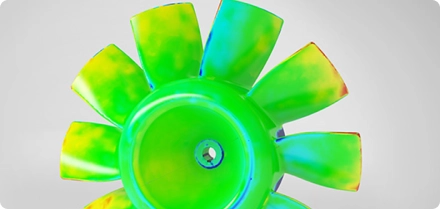

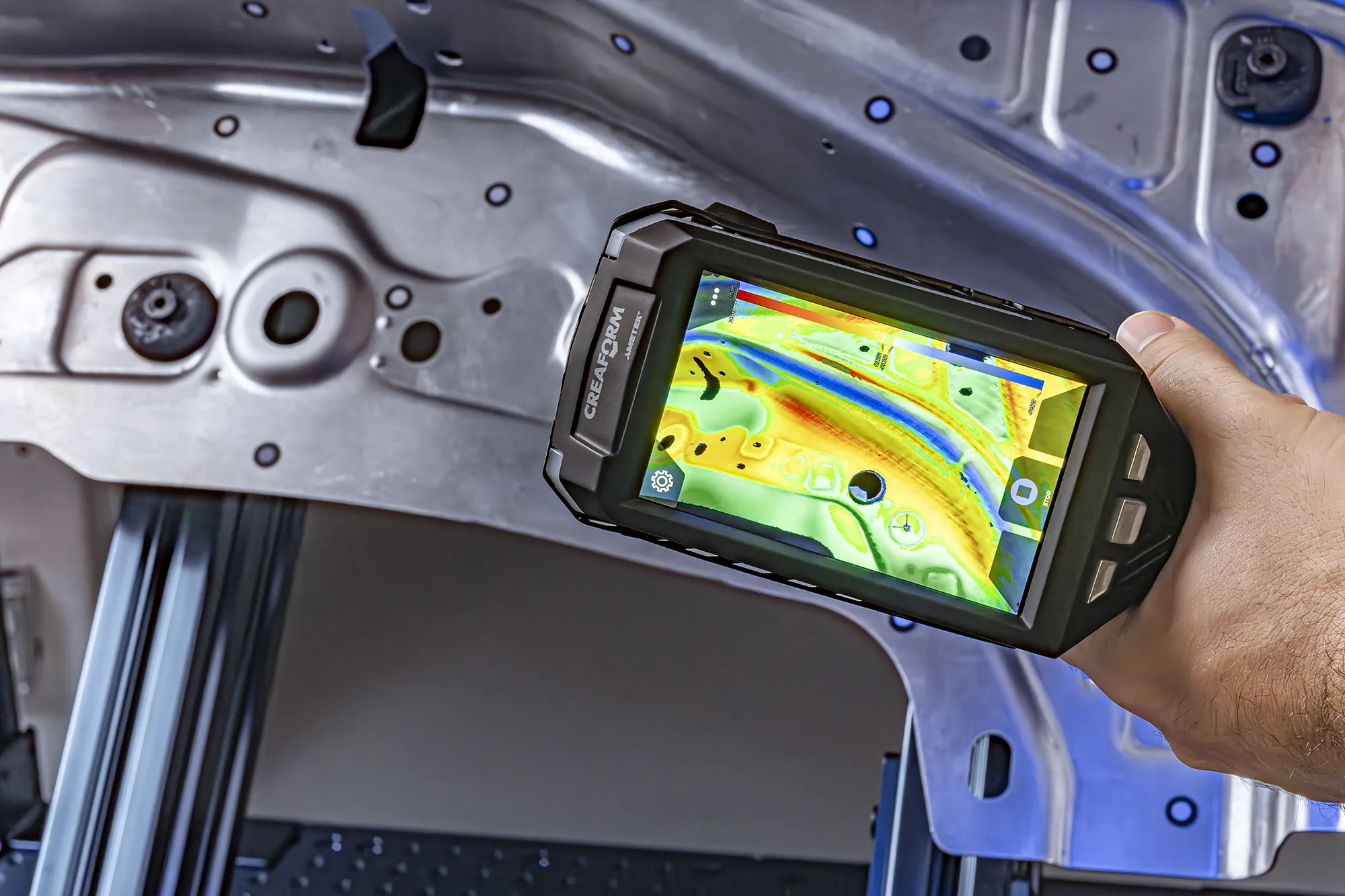

증강 현실 : 실시간 부품 위 메쉬 생성, 고해상도 영역에 집중 설정, 부품 위에서 컬러맵 편차 시각화
포토 카메라 통합 : 검사 과정 문서화, 3D 모델에 사진 자동 연결
CAD 기반 자동 정렬 : 스캔 편집 최소화를 위한 자동 정리, 반복 검사 최적화 기능

3 전 세계가 선택한 검증된 기술

셀프 포지셔닝 휴대용 3D스캐너의 원조 크레아폼의 20년 기술력으로 설계된 현존 최고 품질 기준을 충족하는 레이저 3D스캐너입니다. 까다로운 환경에서도 신뢰할 수 있는 측정 결과로 글로벌 품질 전문가들이 선택합니다.

최고 품질 기준으로 제작된 3D스캐너
스캔부터 레포트까지 가장 빠르게 처리
공인된 정확도로 품질 및 규정 준수 보장

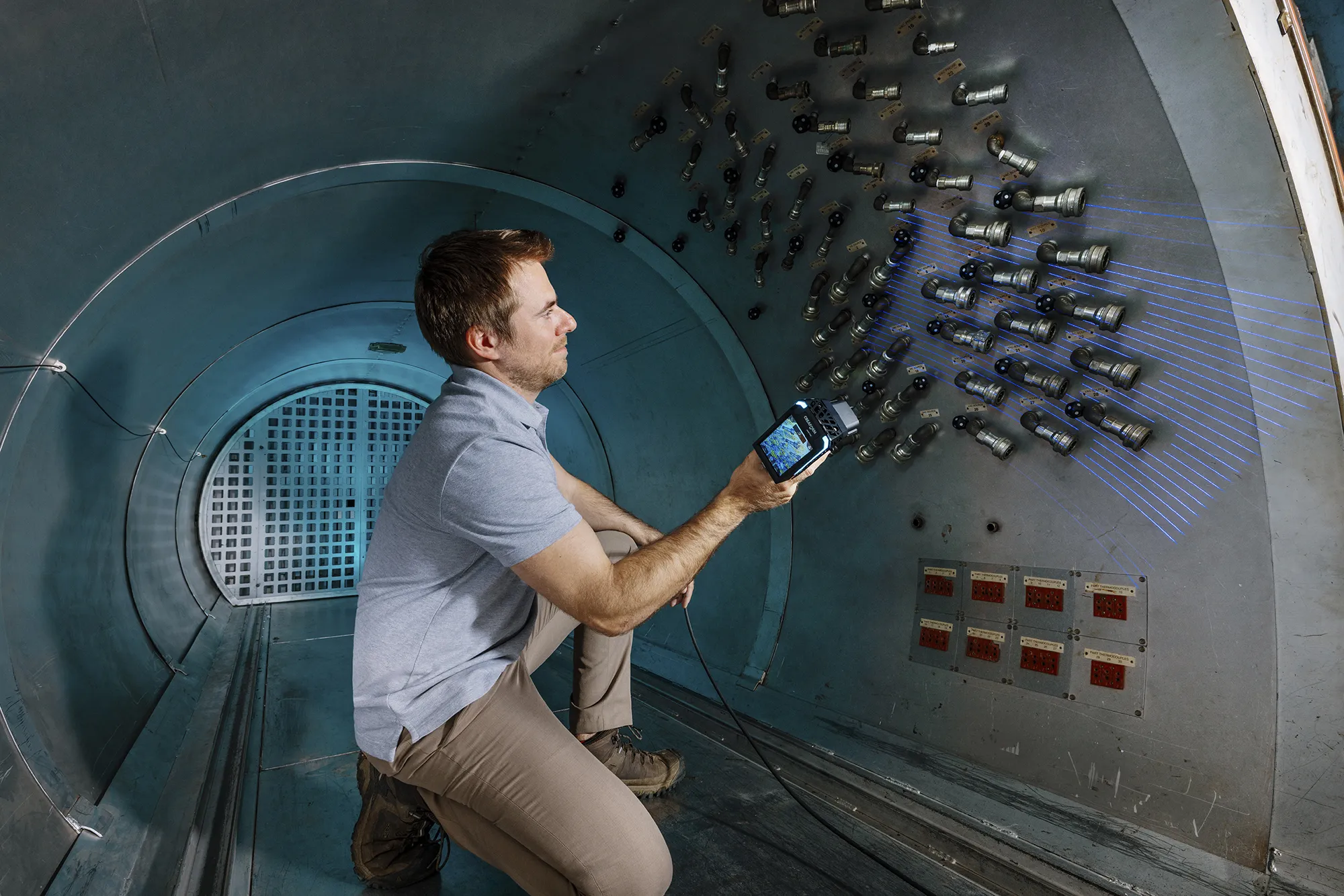

필요한 곳 어디서든 가장 정확한 3D 측정을 수행
전문성과 다국어 지원을 갖춘 고객 서비스

1 검증된 정확도로 품질관리(QC) 완성

신뢰할 수 있는 계측 등급의 정확도 : ISO/IEC 17025, ISO 10360 표준 기반
어떤 현장에서도 정확한 스캔 성능 : 셀프 포지셔닝, 무선 기능 지원
최고 품질의 3D스캔 데이터 : 섬세한 디테일, 고해상도 3D 스캔
가장 다재다능한 3D스캐닝 기술 : 넓은 스캔 범위, 별도 준비 없이 스캔 가능

2 한눈에 보고, 한 손에 완성하는 새로워진 UX

내장 디스플레이 : 실시간 사용자 가이드, 스캔 파라미터 즉시 확인, 스캔 데이터의 완성도 직접 검증
증강 현실 : 실시간 부품 위 메쉬 생성, 고해상도 영역에 집중 설정, 부품 위에서 컬러맵 편차 시각화
포토 카메라 통합 : 검사 과정 문서화, 3D 모델에 사진 자동 연결
CAD 기반 자동 정렬 : 스캔 편집 최소화를 위한 자동 정리, 반복 검사 최적화 기능

3 전 세계가 선택한 검증된 기술

최고 품질 기준으로 제작된 3D스캐너
스캔부터 레포트까지 가장 빠르게 처리
공인된 정확도로 품질 및 규정 준수 보장
필요한 곳 어디서든 가장 정확한 3D 측정을 수행
전문성과 다국어 지원을 갖춘 고객 서비스

제품 적용 분야

HandySCAN EVO Series 적용 분야

품질관리

초도품 검사(FAI)

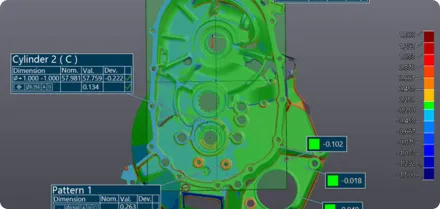

부품 – CAD 검사
공급업체 품질검사

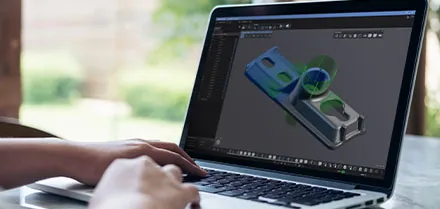

CAD 설계

3D 스캔 – CAD
역설계 엔지니어링(설계 의도 파악)
포장 디자인

교체/재활용

개발중인 교체 / 재활용 부품에 대한 역설계 엔지니어링
복잡한 조립품의 분해/해체 준비

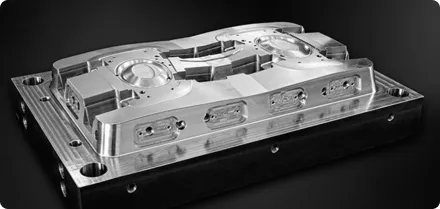

툴링 설계

금형, 고정 장치, 지그 및 패턴의 역설계 엔지니어링
완성된 툴링을 CAD 파일에 업데이트 하기 위한 측정
툴링 검증/검사

조립 /생산

가상 조립
툴/로봇 경로 프로그래밍
가공 전 부품 평가

프로토타이핑

쾌속 성형/제조
CAD 파일에 프로토타입 수정 사항 통합
프로토타입 검사

테스트, 시뮬레이션 및 분석

유한 요소 분석(FEA)
인터페이스 분석
구조 변형, 지오메트리 분석

요구 사항 및 사양

경쟁업체 제품 분석
제품 환경 또는 연결/주변 부품의 측정
부품 시장 또는 맞춤형 장비를 위한 기본 제품의 측정

개념 설계

클레이 모델 측정/역설계 엔지니어링
모델 및 실물 크기 모형 측정/역설계 엔지니어링
스타일링 및 심미성

개념 성형

CAD 파일에 프로토타입 수정 사항 통합
연구, 개념 증명 프로토 타입
인체공학적 프로토타입

문서화

완성된 부품/툴링의 데이터화
마케팅 프리젠테이션, 3D 교육 시스템, 기능성 게임
디지털 아카이브

유지보수, 수리 및 정비(MRO)

마모 및 변형 분석
맞춤형 수리/보정
유지보수 전 부품/툴링의 데이터화

구성품 및 액세서리

기본 구성품

옵션 액세서리

Single USB-C Cable 4M, 8M

360 마그넷 타겟

포지셔닝 타겟

클립 카드 타겟

턴테이블

포터블 워크스테이션

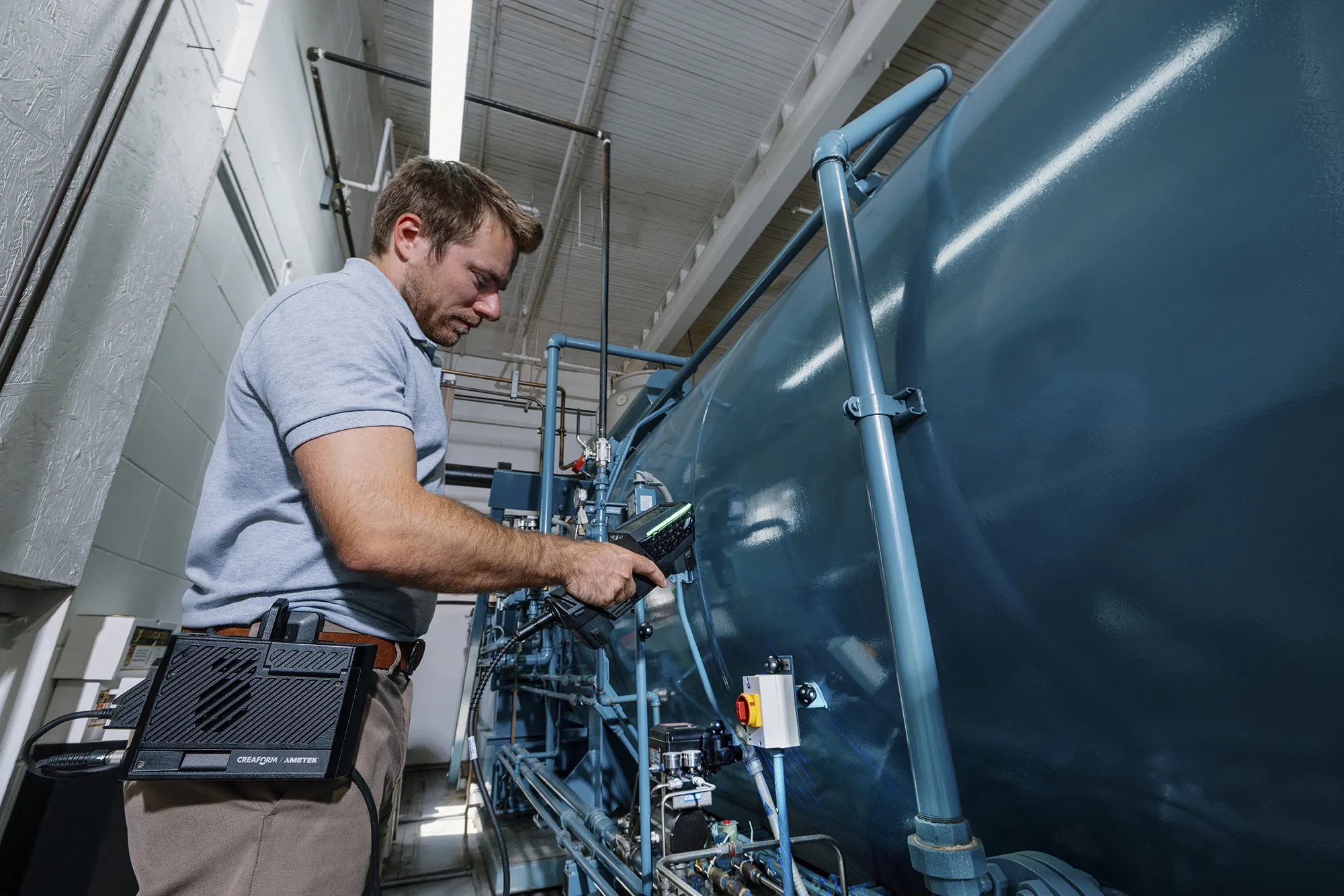

모빌리티 키트 (2026년 출시)

Accu+ 키트

오토메이션 키트

기술 사양

HandySCAN EVO\|Elite™
Accuracy	0.020 mm / 0.015 mm (Limited)
Volumetric accuracy (based on part size)	0.020 mm + 0.020 mm/m 0.020 mm + 0.015 mm/m (Accu+) 0.015 mm + 0.015 mm/m (Accu+, Limited)
Volumetric accuracy with MaxSHOT Next™ \| Elite	0.020 mm + 0.015 mm/m
Form error (Sphere)	0.030 mm
Form error (Flat)	0.050 mm
Acceptance test	Based on ISO 10360
Measurement capabilities (at a working distance of 0.3 m)	Pin — 0.750 mm
	Hole — 1.250 mm
	Step — 0.025 mm
	Wall — 0.500 mm
Measurement resolution	0.025 mm
Mesh resolution	0.100 mm
Measurement rate	2,800,000 measurements/s
Light source	46 Blue Laser Lines (+1 extra line) + Laser Pointer
Scanner controls	4.3” touchscreen display + physical buttons
Photo camera	12 MP, AR-enabled
Real-time calibration	Included
Automatic alignment & clean-up	Included
Working distance	200 to 750 mm
Depth of field	550 mm
Part size range (recommended)	0.05–4 m
Output formats	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .zpr, .3mf
Compatible software	3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerInspect)
Weight	1.04 kg
Dimension	86 × 121 × 285 mm
Connection standard	1 × USB 3.0
Operating temperature range	5 – 40 °C
Operating humidity range	10 – 90 %
Certifications	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
Patents	CA 2,600,926, CN 200680014069.3, US 7,912,673 EP (FR, UK, DE) 1,877,726, AU 2006222248, US 9,032,327, JP 4,871,352, EP (FR, UK, DE) 2,278,271, IN 266,573, US 7,487,063, CA 2,529,044, CA 2,810,587, US 8,836,796, JP 5,563,216, CA 2,875,454, EP (FR, UK, DE) 2,751,521, US 9,325,974, CA 2,835,306, CN 201020205345.3, CN 201020204624.5, JP 6,025,830, EP (FR, UK, DE) 2,875,314, CN ZL 201380029999.6, JP 6,267,700, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340.X
