ISSOFT VINA
3D스캐너
HandySCAN PRO Series
HandySCAN BLACK Series HandySCAN MAX Series Go!SCAN 3D MetraSCAN 3D MetraSCAN 3D-R CUBE-R Automation Kit HandyPROBE MaxSHOT 3D HandySCAN EVO Series
소개 비디오 WORK FLOW 제품 특징 애플리케이션 구성품 및 액세서리 기술 사양 사진 갤러리

전체 소개



역설계 최적화 3D 레이저 스캐너
HandySCAN PRO Series

[신제품 출시] 제품 개발 · 역설계 최적화 올인원 솔루션
효율적인 역설계의 핵심은 3D 스캔 데이터를 CAD 및 3D프린트용 모델로 빠르고 매끄럽게 전환하는 것입니다. 이를 위해 설계자는 복잡한 형상을 정확하게 캡처하고, 다양한 환경에서도 안정적으로 작동하는 고성능 레이저 3D스캐너와 스캔부터 CAD까지 빠르고 직관적인 워크플로를 지원하는 소프트웨어가 필요합니다.
이 모든 요구를 충족하는 HandySCAN PRO 시리즈는 Scan-to-CAD Pro 소프트웨어 모듈과 함께 제공되며, 제품 개발을 가속화하고 출시 기간을 단축하며 개발 비용을 절감할 수 있는 신뢰성 높은 솔루션입니다.



전문가 상담

제품 비디오

제품 특징

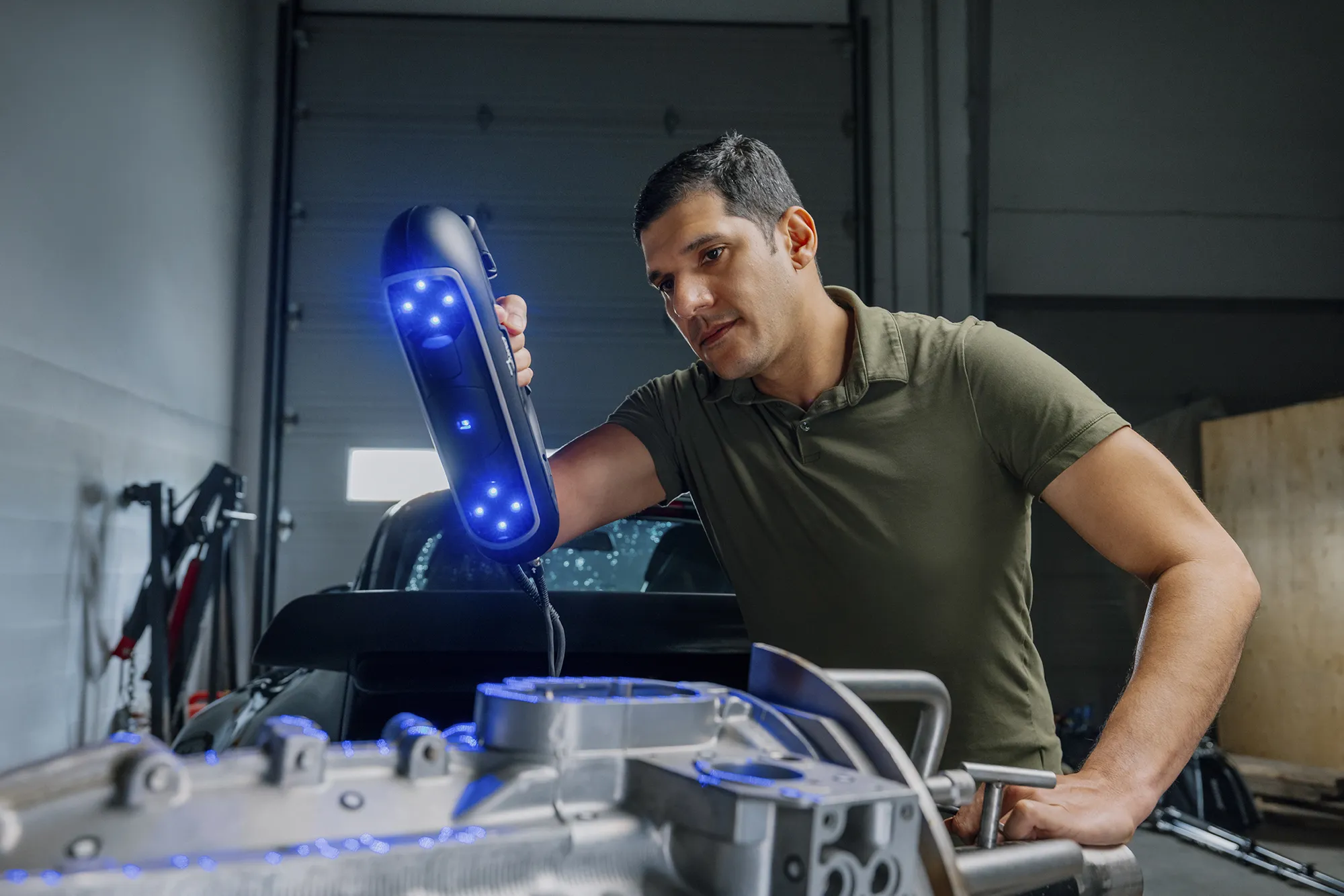

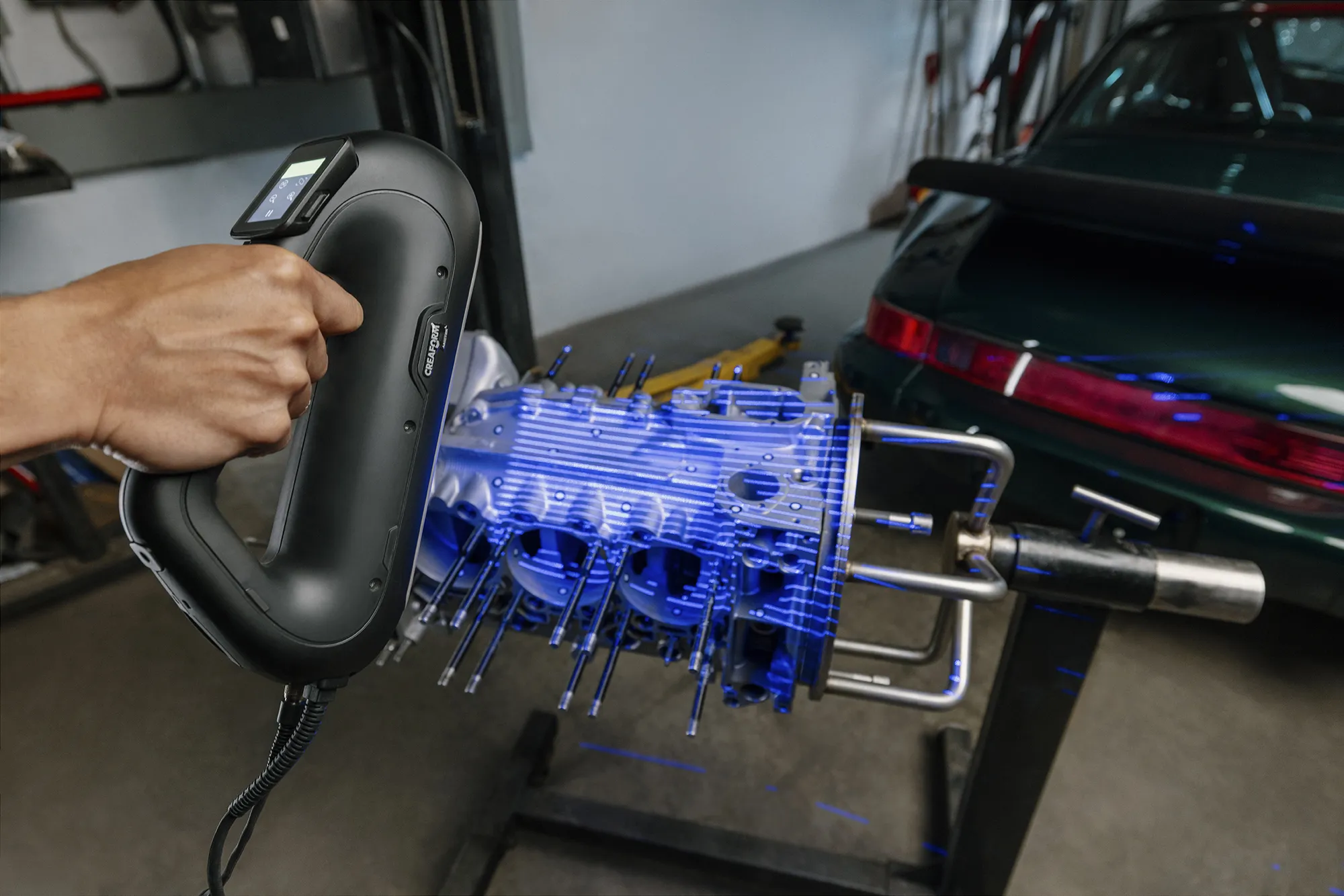

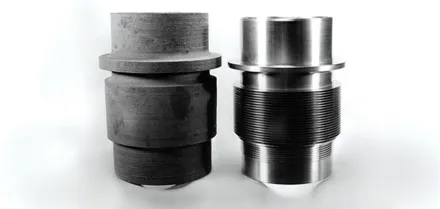

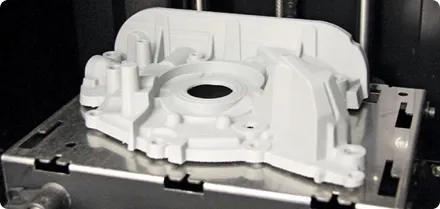

1 복잡한 형상을 정확하고 섬세하게

설치 조건이나 숙련도에 관계없이 모든 환경에서 복잡한 형상을 정확하고 정밀하게 치수 측정할 수 있습니다. 다이내믹 레퍼런싱 기능으로 까다로운 조건에서도 부품 형상을 세밀하게 포착해 고품질 .stl 모델을 생성합니다.

  • 정확도 : 최대 0.030mm
  • 공간 정확도 : 0.020 ± 0.060mm/m
  • 높은 반복성 : 어떤 대상이든 안정적으로 3D 스캔 가능
  • 고해상도 : 섬세한 디테일까지 구현하는 고품질 스캔 데이터

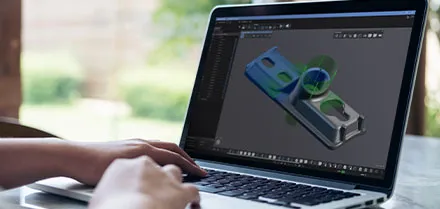

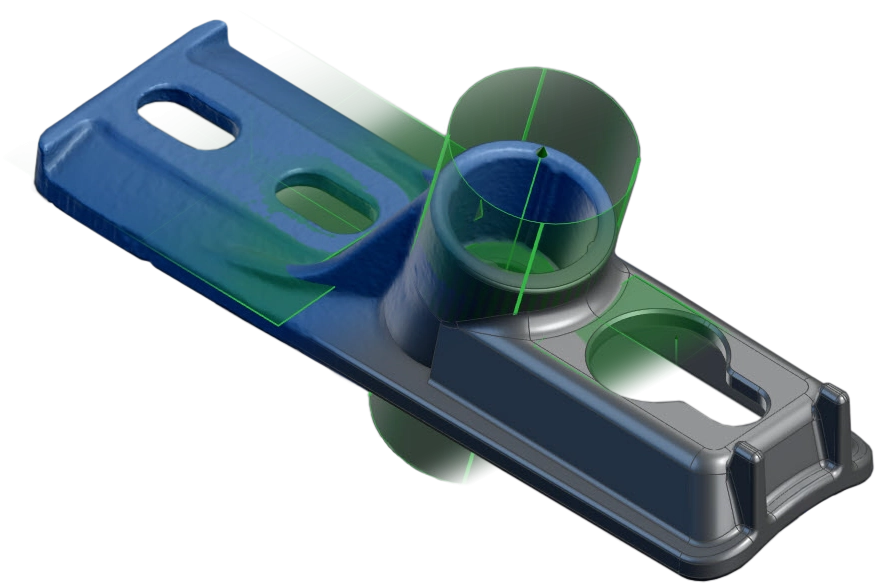

2 스캔부터 CAD까지, 단 한 번의 워크플로

3D 스캐너의 뛰어난 범용성과 인체공학적 설계에 더해, 내장된 Scan-to-CAD 소프트웨어 모듈은 역설계 프로젝트를 위한 직관적이고 사용하기 쉬운 환경을 제공합니다. 빠르게 추출된 3D 스캔 데이터로 한 번의 시도만으로도 정확한 CAD 모델을 생성해, CAD 전환 속도를 획기적으로 단축합니다.

  • 복잡하고 어려운 표면도 빠르게 마스터
  • 3D 스캔 데이터의 고급 처리를 위한 내장 소프트웨어
  • 3D 데이터에 최적화된 스케치 및 모델링 도구

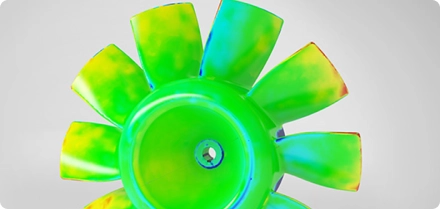

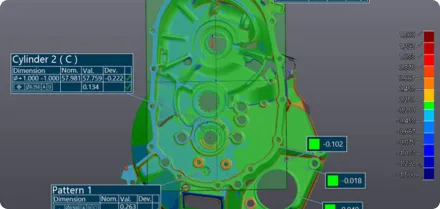

  • 실시간 CAD 모델 편차 분석 기능

3 스캔부터 CAD까지, 단 한 번의 워크플로

3D 스캐너의 뛰어난 범용성과 인체공학적 설계에 더해, 내장된 Scan-to-CAD 소프트웨어 모듈은 역설계 프로젝트를 위한 직관적이고 사용하기 쉬운 환경을 제공합니다. 빠르게 추출된 3D 스캔 데이터로 한 번의 시도만으로도 정확한 CAD 모델을 생성해, CAD 전환 속도를 획기적으로 단축합니다.

  • 복잡하고 어려운 표면도 빠르게 마스터
  • 3D 스캔 데이터의 고급 처리를 위한 내장 소프트웨어
  • 3D 데이터에 최적화된 스케치 및 모델링 도구
  • 실시간 CAD 모델 편차 분석 기능

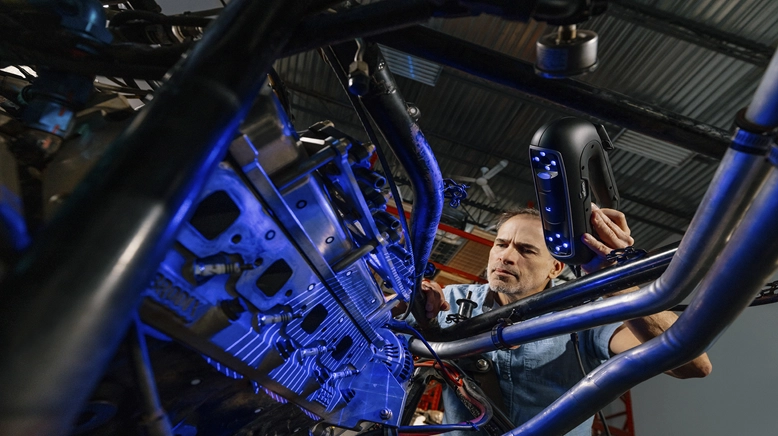

4 전 세계가 신뢰한 검증된 기술

20년간 축적된 레이저 3D 스캐너 기술과 혁신이 집약된 PRO 시리즈는 뛰어난 성능을 합리적인 가격에 제공합니다. 북미에서 생산된 이 검증된 기술은 전 세계 10,000명 이상의 사용자로부터 신뢰를 받으며, 크레아폼의 품질 기준과 고객 중심 철학을 그대로 이어갑니다.

  • 성능 대비 가장 합리적인 가격
  • 북미에서 설계 및 제조
  • 10,000명 이상의 글로벌 사용자
  • 전 세계 고객 지원팀과 기술 전문가 지원

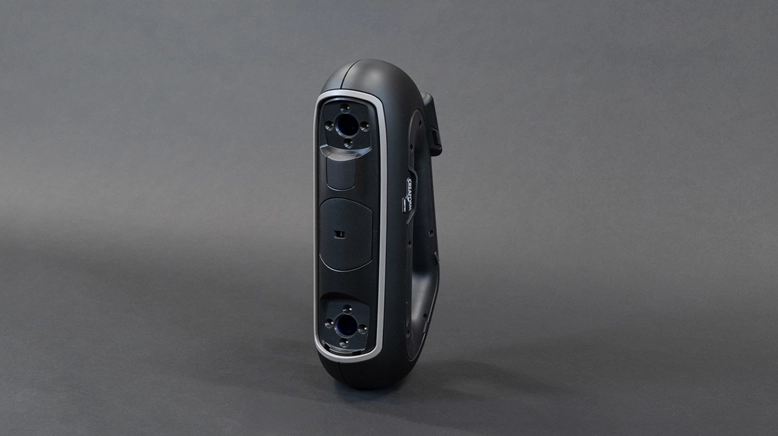

5 높은 휴대성

이 휴대용 3D 스캐너는 삼각대나 외부 트래킹 시스템 없이도 안정적으로 작동하는 완전 독립형 장비입니다. 컴팩트한 사이즈로 작은 캐리어에도 보관할 수 있어 이동이 간편하며, 성능 저하 없이 어떤 환경에서도 사용 가능합니다.

  • 가볍고 컴팩트한 디자인 : 캐리어에 들어가는 크기
  • 제품 고정 불필요 : 스캔 중에도 스캐너와 부품을 자유롭게 이동
  • 휴대형 스캔 : 실험실부터 생산 현장까지 제약 없이 사용
  • 빠른 셋업 : 2분 이내 스캐닝 준비 완료

6 전 세계가 신뢰한 검증된 기술

20년간 축적된 레이저 3D 스캐너 기술과 혁신이 집약된 PRO 시리즈는 뛰어난 성능을 합리적인 가격에 제공합니다. 북미에서 생산된 이 검증된 기술은 전 세계 10,000명 이상의 사용자로부터 신뢰를 받으며, 크레아폼의 품질 기준과 고객 중심 철학을 그대로 이어갑니다.

  • 성능 대비 가장 합리적인 가격
  • 북미에서 설계 및 제조
  • 10,000명 이상의 글로벌 사용자
  • 전 세계 고객 지원팀과 기술 전문가 지원


7 높은 휴대성

이 휴대용 3D 스캐너는 삼각대나 외부 트래킹 시스템 없이도 안정적으로 작동하는 완전 독립형 장비입니다. 컴팩트한 사이즈로 작은 캐리어에도 보관할 수 있어 이동이 간편하며, 성능 저하 없이 어떤 환경에서도 사용 가능합니다.

  • 가볍고 컴팩트한 디자인 : 캐리어에 들어가는 크기
  • 제품 고정 불필요 : 스캔 중에도 스캐너와 부품을 자유롭게 이동
  • 휴대형 스캔 : 실험실부터 생산 현장까지 제약 없이 사용
  • 빠른 셋업 : 2분 이내 스캐닝 준비 완료

1 복잡한 형상을 정확하고 섬세하게

설치 조건이나 숙련도에 관계없이 모든 환경에서 복잡한 형상을 정확하고 정밀하게 치수 측정할 수 있습니다. 다이내믹 레퍼런싱 기능으로 까다로운 조건에서도 부품 형상을 세밀하게 포착해 고품질 .stl 모델을 생성합니다.

  • 정확도 : 최대 0.030mm
  • 공간 정확도 : 0.020 ± 0.060mm/m
  • 높은 반복성 : 어떤 대상이든 안정적으로 3D 스캔 가능
  • 고해상도 : 섬세한 디테일까지 구현하는 고품질 스캔 데이터

2 스캔부터 CAD까지, 단 한 번의 워크플로

3D 스캐너의 뛰어난 범용성과 인체공학적 설계에 더해, 내장된 Scan-to-CAD 소프트웨어 모듈은 역설계 프로젝트를 위한 직관적이고 사용하기 쉬운 환경을 제공합니다. 빠르게 추출된 3D 스캔 데이터로 한 번의 시도만으로도 정확한 CAD 모델을 생성해, CAD 전환 속도를 획기적으로 단축합니다.

  • 복잡하고 어려운 표면도 빠르게 마스터
  • 3D 스캔 데이터의 고급 처리를 위한 내장 소프트웨어
  • 3D 데이터에 최적화된 스케치 및 모델링 도구
  • 실시간 CAD 모델 편차 분석 기능

3 스캔부터 CAD까지, 단 한 번의 워크플로

3D 스캐너의 뛰어난 범용성과 인체공학적 설계에 더해, 내장된 Scan-to-CAD 소프트웨어 모듈은 역설계 프로젝트를 위한 직관적이고 사용하기 쉬운 환경을 제공합니다. 빠르게 추출된 3D 스캔 데이터로 한 번의 시도만으로도 정확한 CAD 모델을 생성해, CAD 전환 속도를 획기적으로 단축합니다.

  • 복잡하고 어려운 표면도 빠르게 마스터
  • 3D 스캔 데이터의 고급 처리를 위한 내장 소프트웨어
  • 3D 데이터에 최적화된 스케치 및 모델링 도구
  • 실시간 CAD 모델 편차 분석 기능

4 전 세계가 신뢰한 검증된 기술

20년간 축적된 레이저 3D 스캐너 기술과 혁신이 집약된 PRO 시리즈는 뛰어난 성능을 합리적인 가격에 제공합니다. 북미에서 생산된 이 검증된 기술은 전 세계 10,000명 이상의 사용자로부터 신뢰를 받으며, 크레아폼의 품질 기준과 고객 중심 철학을 그대로 이어갑니다.

  • 성능 대비 가장 합리적인 가격
  • 북미에서 설계 및 제조
  • 10,000명 이상의 글로벌 사용자
  • 전 세계 고객 지원팀과 기술 전문가 지원


5 높은 휴대성

이 휴대용 3D 스캐너는 삼각대나 외부 트래킹 시스템 없이도 안정적으로 작동하는 완전 독립형 장비입니다. 컴팩트한 사이즈로 작은 캐리어에도 보관할 수 있어 이동이 간편하며, 성능 저하 없이 어떤 환경에서도 사용 가능합니다.

  • 가볍고 컴팩트한 디자인 : 캐리어에 들어가는 크기
  • 제품 고정 불필요 : 스캔 중에도 스캐너와 부품을 자유롭게 이동
  • 휴대형 스캔 : 실험실부터 생산 현장까지 제약 없이 사용
  • 빠른 셋업 : 2분 이내 스캐닝 준비 완료

6 전 세계가 신뢰한 검증된 기술

20년간 축적된 레이저 3D 스캐너 기술과 혁신이 집약된 PRO 시리즈는 뛰어난 성능을 합리적인 가격에 제공합니다. 북미에서 생산된 이 검증된 기술은 전 세계 10,000명 이상의 사용자로부터 신뢰를 받으며, 크레아폼의 품질 기준과 고객 중심 철학을 그대로 이어갑니다.

  • 성능 대비 가장 합리적인 가격
  • 북미에서 설계 및 제조
  • 10,000명 이상의 글로벌 사용자
  • 전 세계 고객 지원팀과 기술 전문가 지원


7 높은 휴대성

이 휴대용 3D 스캐너는 삼각대나 외부 트래킹 시스템 없이도 안정적으로 작동하는 완전 독립형 장비입니다. 컴팩트한 사이즈로 작은 캐리어에도 보관할 수 있어 이동이 간편하며, 성능 저하 없이 어떤 환경에서도 사용 가능합니다.

  • 가볍고 컴팩트한 디자인 : 캐리어에 들어가는 크기
  • 제품 고정 불필요 : 스캔 중에도 스캐너와 부품을 자유롭게 이동
  • 휴대형 스캔 : 실험실부터 생산 현장까지 제약 없이 사용
  • 빠른 셋업 : 2분 이내 스캐닝 준비 완료

제품 적용 분야

Lĩnh vực ứng dụng sản phẩm HandySCAN PRO Series

리버스 엔지니어링

  • 신제품 설계
  • 산업 장비를 위한 부품 및 부속품 개발
  • 개발중인 교체 / 재활용 부품에 대한 역설계 엔지니어링

품질관리

  • 초도품 검사(FAI)
  • 부품 – CAD 검사
  • 공급업체 품질검사

교체/재활용

  • 개발중인 교체 / 재활용 부품에 대한 역설계 엔지니어링
  • 복잡한 조립품의 분해/해체 준비

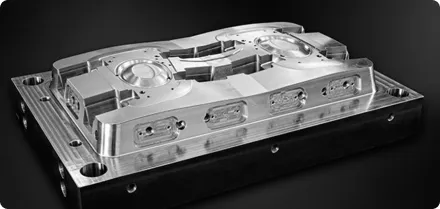

툴링 설계

  • 개발중인 교체 / 재활용 부품에 대한 역설계 엔지니어링
  • 복잡한 조립품의 분해/해체 준비
  • 툴링 검증/검사

조립 /생산

  • 가상 조립
  • 툴/로봇 경로 프로그래밍
  • 가공 전 부품 평가


프로토타이핑

  • 쾌속 성형/제조
  • CAD 파일에 프로토타입 수정 사항 통합
  • 프로토타입 검사


테스트, 시뮬레이션 및 분석

  • 유한 요소 분석(FEA)
  • 인터페이스 분석
  • 구조 변형, 지오메트리 분석

요구 사항 및 사양

  • 경쟁업체 제품 분석
  • 제품 환경 또는 연결/주변 부품의 측정
  • 부품 시장 또는 맞춤형 장비를 위한 기본 제품의 측정

개념 설계

  • 클레이 모델 측정/역설계 엔지니어링
  • 모델 및 실물 크기 모형 측정/역설계 엔지니어링
  • 스타일링 및 심미성


개념 성형

  • CAD 파일에 프로토타입 수정 사항 통합
  • 연구, 개념 증명 프로토 타입
  • 인체공학적 프로토타입


문서화

  • 완성된 부품/툴링의 데이터화
  • 마케팅 프리젠테이션, 3D 교육 시스템, 기능성 게임
  • 디지털 아카이브

유지보수, 수리 및 정비(MRO)

  • 마모 및 변형 분석
  • 맞춤형 수리/보정
  • 유지보수 전 부품/툴링의 데이터화

구성품 및 액세서리

기본 구성품

옵션 액세서리

USB 3.0 Cable 4M, 8M, 16M

360 마그넷 타겟

포지셔닝 타겟

클립 카드 타겟

턴테이블

스캐너 보호 키트



기술 사양

Accuracy Up to 0.030 mm
Volumetric accuracy (based on part size) 0.020 mm + 0.060 mm/m
Volumetric accuracy with MaxSHOT Next™ Elite 0.030 mm + 0.015 mm/m
Measurement capabilities
(at working distance of 300 mm)		 Pin: 1.000 mm
Hole: 1.500 mm
Step: 0.030 mm
Wall: 0.750 mm
Measurement resolution 0.025 mm
Mesh resolution 0.100 mm
Measurement rate 1,200,000 measurements/s
Light source 23 blue laser lines
Scanner Controls Touchscreen display
Working Distance 250 to 450 mm
Depth of field 200 mm
Part size range (recommended) 0.05 – 4 m
Reverse Engineering Software Scan-to-CAD Pro (included)
Output formats .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Compatible software 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Weight 0.92 kg
Dimension 79 × 150 × 304 mm
Connection standard 1 × USB 3.0
Operating Temp. range 5 – 40 °C
Operating Humidity range 10 – 90 %
Certifications EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
Patents CA 2,690,928; CN 200680014069.3; US 7,912,627; EP (FR, UK, DE) 1,867,725; AU 2008222448; US 8,032,297; JP 4,871,852; EP (UK, DE) 2,272,773; NZ 578,275; US 7,487,063; CA 2,563,944; CA 2,815,090; US 8,266,315; EP (UK, DE) 2,757,451; US 9,245,734; CA 2,883,306; CN 201020003445.3; CA 2,870,089; US 9,605,628; EP (FR, UK, DE) 2,874,314; CN 201380023598.3; JP 6,240,720; EP (FR, UK, DE) 3,102,040; US 15,174,643; CN 201580074306.X
