이동식 옵티컬 CMM

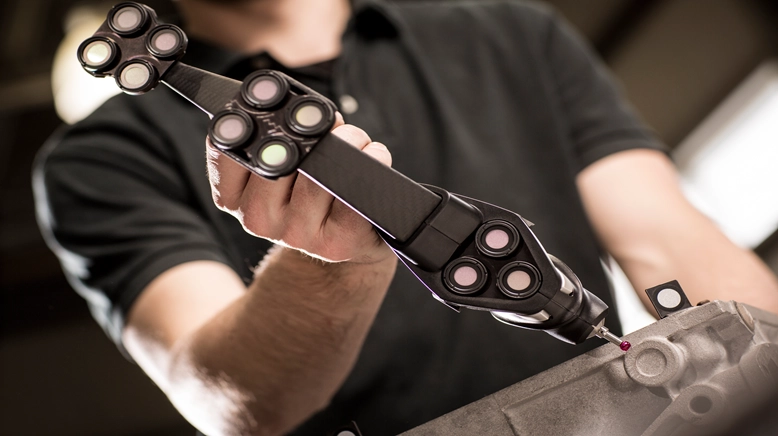

HandyPROBE

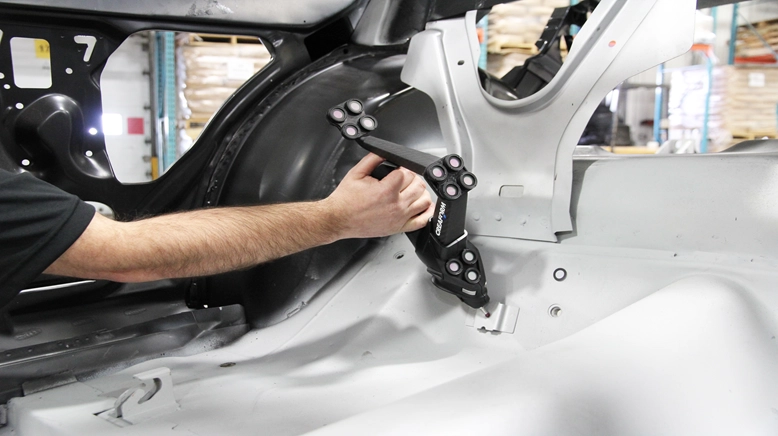

정확성, 단순성, 휴대성과 결합된 무암 프로빙 시스템
HandyPROBE™ 제품군은 현장 사용을 위해 특별히 설계된 이동식 광학 CMM입니다. 계측 등급의 정확도와 동적 참조 기능을 갖춘 HandyPROBE는 측정 셋업 품질, 환경 불안정성 및 사용자의 경험 수준에 관계 없이 정확한 결과를 제공합니다. 고정된 측정 셋업이 필요하지 않기 때문에 측정 과정에서 언제든지 부품, 옵티컬 트래커 또는 무선 프로브를 자유롭게 움직일 수 있어 작업이 더 간단해집니다. 측정 볼륨이 유연하기 때문에 기존 보정의 경우와 같이 정확도의 큰 손실 없이 간편하고 동적인 확장이 가능합니다. 또한, HandyPROBE는 생산 현장에서 직접 어떤 크기의 부품에서든 기하학적 요소를 측정할 수 있습니다.
전문가 상담
제품 비디오
제품 특징
제품 적용 분야
HandyPROBE 제품 적용분야

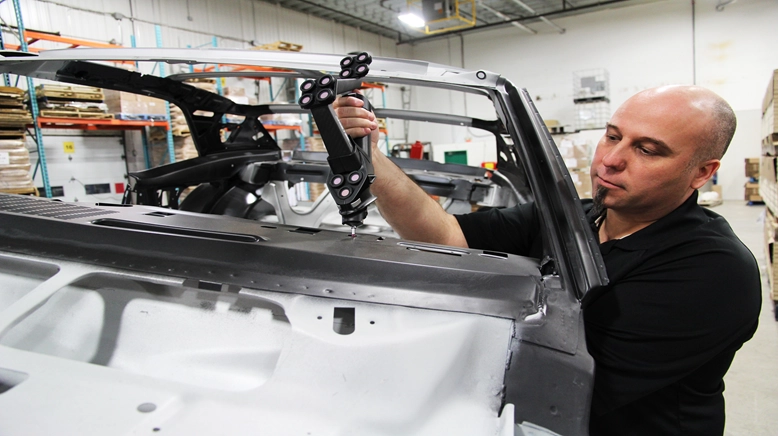

품질관리
-
초도품 검사(FAI)
-
부품 – CAD 검사
-
공급업체 품질검사
CAD 설계
- 3D 스캔 – CAD
- 역설계 엔지니어링(설계 의도 파악)
- 포장 디자인
교체/재활용
- 개발중인 교체 / 재활용 부품에 대한 역설계 엔지니어링
- 복잡한 조립품의 분해/해체 준비
툴링 설계
- 금형, 고정 장치, 지그 및 패턴의 역설계 엔지니어링
- 완성된 툴링을 CAD 파일에 업데이트 하기 위한 측정
- 툴링 검증/검사
조립 /생산
- 가상 조립
- 툴/로봇 경로 프로그래밍
- 가공 전 부품 평가
프로토타이핑
- 쾌속성형/제조
- CAD 파일에 프로토타입 수정 사항 통합
- 프로토타입 검사
테스트, 시뮬레이션 및 분석
- 유한 요소 분석(FEA)
- 인터페이스 분석
- 구조 변형, 지오메트리 분석
요구 사항 및 사양
- 경쟁업체 제품 분석
- 제품 환경 또는 연결/주변 부품의 측정
- 부품 시장 또는 맞춤형 장비를 위한 기본 제품의 측정
개념 설계
- 클레이 모델 측정/역설계 엔지니어링
- 모델 및 실물 크기 모형 측정/역설계 엔지니어링
- 스타일링 및 심미성
개념 성형
- CAD 파일에 프로토타입 수정 사항 통합
- 연구, 개념 증명 프로토 타입
- 인체공학적 프로토타입
문서화
- 완성된 부품/툴링의 데이터화
- 마케팅 프리젠테이션, 3D 교육 시스템, 기능성 게임
- 디지털 아카이브
유지보수, 수리 및 정비(MRO)
- 마모 및 변형 분석
- 맞춤형 수리/보정
- 유지보수 전 부품/툴링의 데이터화
구성품 및 액세서리
기본 구성품
.jpg)
옵션 액세서리
Positioning Target 12mm
360° magnetic target accessory kit
Probe Accessory kit
HandyPROBE™
Tripod for C-TRACK
Tripod Support
C-TRACK SHOP-FLOOR STAND
Metra SCAN Cable 8M, 16M
Cáp C-TRACK 2M, 4M
.png)
LITHUM BATTERY (for C-TRACK SHOP-FLOOR STAND)
Creaform Portable Workstation
기술 사양
| HandyPROBE Next+™ | HandyPROBE Next+™| Elite | |
| Volumetric Accuracy | 0.030 mm (0.0012 in) | 0.025 mm (0.0009 in) |
| Volumetric accuracy 9.1 m3 (320 ft3) | 0.086 mm (0.0034 in) | 0.064 mm (0.0025 in) |
| Volumetric accuracy 16.6 m3 (586 ft3) | 0.122 mm (0.0048 in) | 0.078 mm (0.0031 in) |
| Automatic Volume Extension accuracy | 0.035 mm + 0.020 mm/m (0.0014 in + 0.00024 in/ft) | 0.025 mm + 0.015 mm/m (0.0009 in + 0.00018 in/ft) |
| Acceptance test | Based on ISO 10360 | Based on ISO 10360 |
| Part size range (recommended) | 0.2–6 m (0.7–20 ft) | 0.2–6 m (0.7–20 ft) |
| Setup Assistance tools | N/A | Included |
| Software | Vxelements | Vxelements |
| Weight | Probe: 0.5 kg (1.1 lb) C-Track: 5.7 kg (12.5 lb) |
Probe: 0.5 kg (1.1 lb) C-Track: 5.7 kg (12.5 lb) |
| Dimensions (LxWxH)v | Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in) |
Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in) |
| Operating temperature range | 5-40 °C(41-104 °F) | 5-40 °C(41-104 °F) |
| Operating humidity range (non-condensing) | 10-90% | 10-90% |
| Certifications | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE |
| Patents | CA 3,166,558 | CA 3,166,558 |
