BV-ROOM
전체 소개
Digital image processing station
BV-ROOM

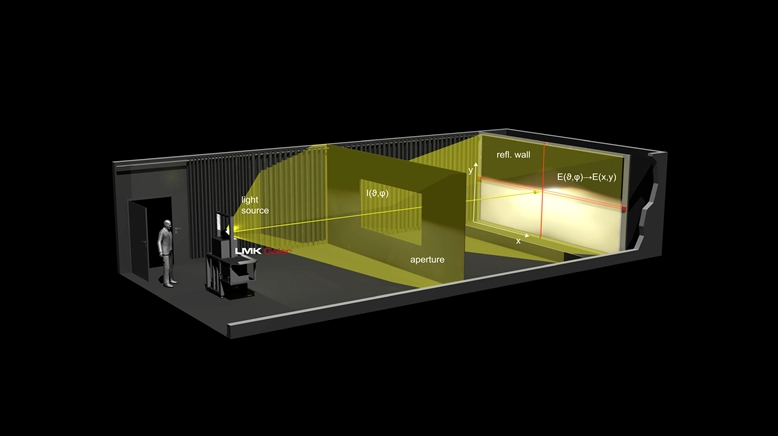

BV-ROOM은 간접광 측정을 위한 솔루션입니다. 안정적인 측정 테이블에 위치한 측정 물체는 일반적인 측정에 배치되는 램버티안 특성을 가진 반사 벽을 조명합니다.(헤드램프 측정 시) 10m 이상의 거리의 경우, 투사된 휘도 분포 또는 색 분포는 LMK 또는 LMK COLOR을 사용하여 측정할 수 있습니다.측정 테이블 또는 실내의 어느 곳에나 이상적으로 탑재되어 측정 벽을 향합니다.
광원(구면 좌표)과 반사 벽(인inc 좌표) 사이의 기하학적 및 광도 관계는 조명 강도 분포 I(θ,φ)를 L(x,y)의 이미지에서 자동으로 계산할 수 있도록 교정됩니다.
제품 특징
제품 적용 분야
헤드램프 및 리어 램프 / 신호등 / LED 모듈 / 스테이지 스폿 조명 및 반사경 램프
Reflector lamps
- BV실내 LMK를 이용한 반사경 램프의 경우 LID Checker 소프트웨어를 포함하여 주목할 만한 측정 속도를 제공합니다.
- 이는 생산 공정에서 탁월한 시간 단축효과를 보실 수 있습니다.
Head lamps
- LMK 또는 LMK 색상으로 전조등을 측정하는 것은 빠릅니다.
- LID Checker를 사용하면 ECE, SAE 등에 따라 테스트 사양을 정의할 수 있습니다.
- 다양한 패턴 변화가 있는 헤드램프인 ADB와 같은 샘플의 경우 무수히 많은 측정이 필요하기 때문에 빠르게 배광 패턴을 측정하기에 적합한 시스템입니다.
ADB
- 하나의 배광만 가지고 있는 기존의 헤드램프와 달리 다양한 패턴을 가지고 있는
- ADB 헤드램프의 수많은 패턴을 짧은 시간에 측정 할 수 있습니다.
- 측정된 결과는 조명의 배광분포를 각도 별로 표기된 IES 파일로 변환 추출이 가능합니다.
Birds eye view
- 측정된 배광분포 데이터를 Birds eye view로 변환하여 수평면 휘도 분포로 변환 추출이 가능합니다.
- 단순 휘도 이미지 뿐만 아니라 컬러 측정도 가능하며,모든 픽셀에 입력된 색도를 확인 할 수 있습니다.
기술 사양
Digital image processing station
BV-ROOM
BV-Room은 광도분포 해석을 위한 간접 광도 측정 기법을 사용해
공간적으로 해결된 발광 강도 면적 측정은 수많은 조명 엔지니어링 장치의 복잡한 평가를 가능하게 합니다.
기존의 배광분포 측정의 경우 배광파일을 추출하는데 많은 시간이 소요되었으며, 앞으로의 다양한 패턴변화가 있는 헤드램프 배광패턴을 빠르게 측정하기 위한 방법이 필요하게 되어 Indirect 방식이 필요합니다.
| 기술 데이터 | |
|---|---|
| 기하학적 차원 | 실내 크기와 광학적 제한 거리에 따라 달라짐 |
| 측정 객체의 크기 | 광학적 제한 거리 및 측정실의 해당 크기에 따라 다름. |
| 인터페이스 | Gigabit Ethernet Interface (GigE ®) |
| 스펙트럴 매치 | V(λ) [ f1' < 3.5% ]; X(λ) [ f1* < 4% ] Z(λ) [ f1* < 6.0% ]; V'(λ) [ f1* < 6% ] |
| 측정범위 | 다양한 통합/노출 시간을 사용하여 조정 가능 100μs - 15s → 약 1 Mcd 1 cd 옵션인 회색 필터를 사용하여 더 높은 강도를 측정할 수 있음 |
| 각도 해상도 | 0.01° to 0.1° |
| 이미지 필드 | ±17°, ±8.5° vert. 10미터짜리 ±32°, ±17° vert. 3.16m 방 수평 이미지 필드는 측정 테이블의 모터 유닛을 사용하여 증가할 수 있음 |
| 교정 불확도 | Focusable lens ΔL [ < 2.5% ] |
| 반복성 | ∆I [ < 0.1% ]; ∆x,y [ < 0.0001 ] |
| 측정 정확도 | ∆I [ < 3% ]; ∆x,y [ < 0.0020] |
| 균일성 | ∆I [ < 3% ] |
| 측정 가능한 대조 | 공통 1:1000(측정 포함) CIE TC2-59 드래프트에 따른 조건/특성 f25 |
| 측정기간 | 전체 영역 휘도 1분 분포(예: ±17° 수평; ±8.5° 해상도가 ; 0.01°인 수직 |
