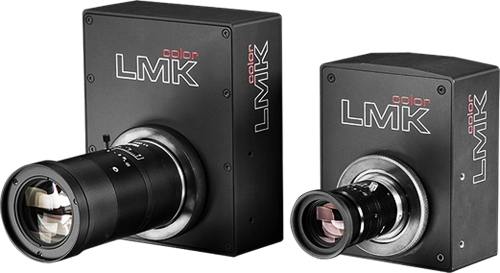

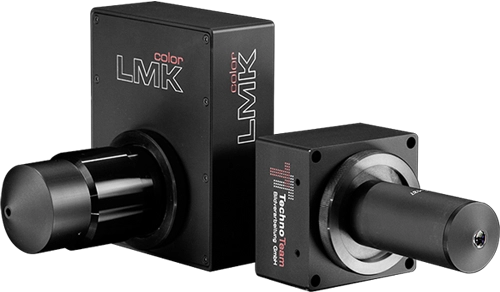

CMOS imaging light measuring systems
LMK 6
CMOS 카메라 방식의 이미지 휘도 측정 시스템으로 한 번의 측정으로 500만개 이상의 Photometric과 Colorimetric 데이터 산출이 가능한 가능한 Image Photometer입니다. 1회 측정만으로 휘도 및 Color 공간 분석 가능하며, 정밀한 Calibration으로 모든 픽셀에 대한 높은 정확도 제공합니다. 현재 독일 프리미엄 자동차 브랜드의 측정 표준 장비로 사용하고 있습니다
전문가 상담
제품 비디오
제품 특징
제품 적용 분야

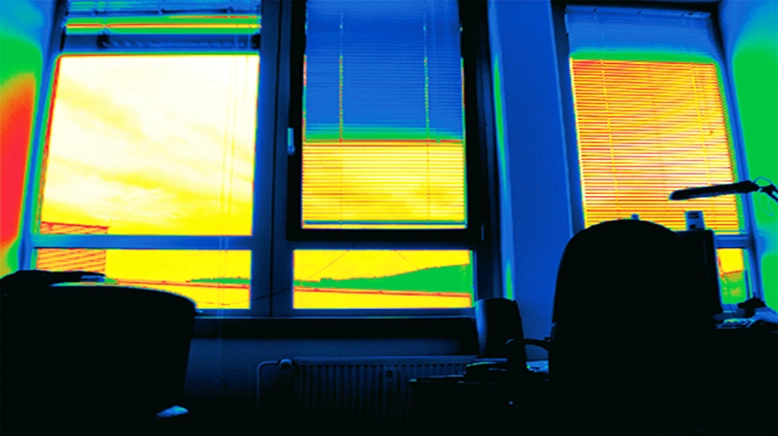

GR 방법에 따른 섬광 평가 측정, 야간 도로 교통 상황 분석, 섬광 소스 분석, 작업공간과 같은 조명 시나리오에서의 대비 결정(광원)

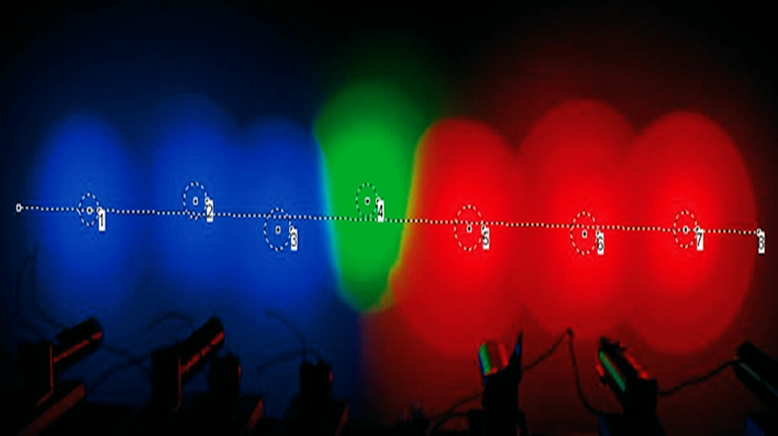

RAYDATA / COLOR 측정
- LMK 휘도카메라는 Goniometer를 부착하여, 각도 별 광원의 세기 및 분포도를 촬영하여, 광원의 배광분포 및 Raydata 측정이 가능합니다.
- LMK를 통해 측정된 이미지는 OPTIS 시뮬레이션 프로그램과 연동되어, 시뮬레이션결과와 실측결과의 연동이 가능합니다.

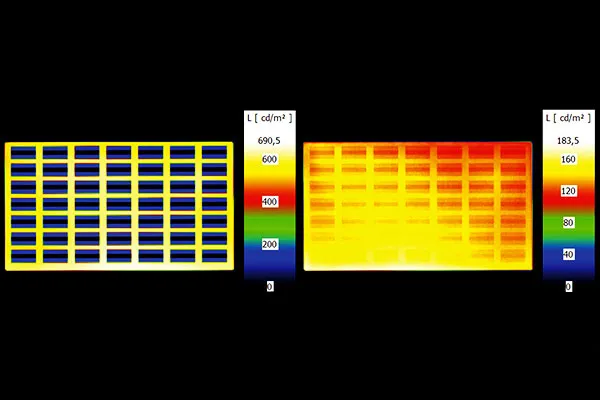

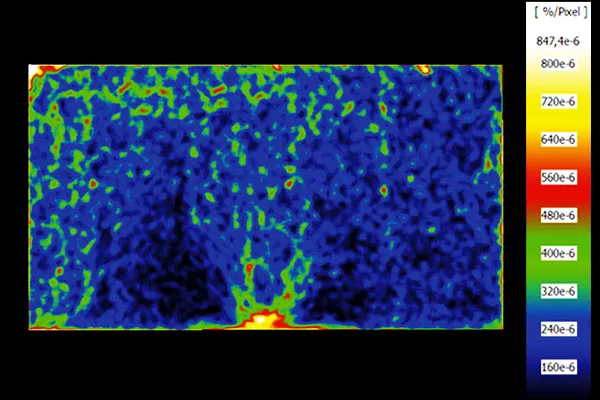

BLACKMURA 측정
- 디스플레이의 빛 샘과 같은 어두운 Grey scale을 휘도 정량화 하여, 블랙무라의 위치와 패턴을 인식합니다.
- 기존의 VESA 방식의 디스플레이 측정 기준은 9개의 포인트를 점휘도계를 이용하여 측정하는 방식으로 빛샘, 얼룩과 같은 균일도에 문제가 되는 현상들에 접근이 어려웠습니다.
- LMK시스템은 면휘도계 방식으로 전면픽셀정보를 모두 측정하여, 공간적 휘도분포를 분석하여 전면 균일도와 블랙무라 평가가 동시에 가능합니다.

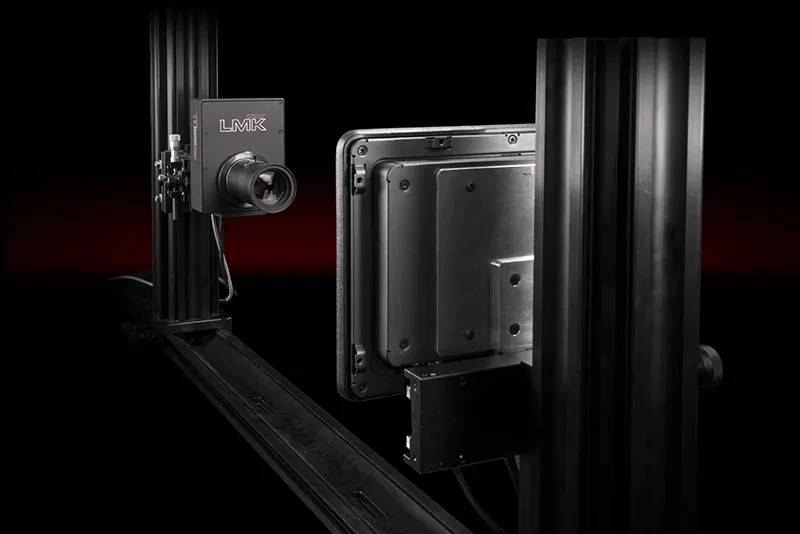

디스플레이 잔상 측정
- Burn-in time에 따른 시간대 별 잔상 측정을 휘도카메라의 연속적인 촬영을 통해 가능합니다.
- Sticking image 에드온은 체스패턴의 온도와 시간에 따른 디스플레이의 Burn in time 을 조정하여, 잔상테스트를 가능하게합니다.
- DFF독일자동차디스플레이 평가기준은 Sticking image의 측정 방법을 LMK 통해서 진행합니다.

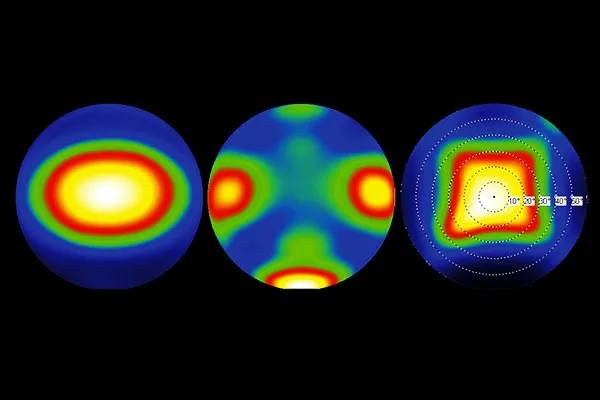

시야각 측정
- 시야각 측정은 R&D와 생산제어 시스템에서 부분적 휘도 측정과 컨트라스트 측정이 중요한 관심사가 되었습니다.
- 다른패턴을 이용하여 휘도 분포를 측정하며, 휘도분포도를 측정하는 방식을 이용하여 분리적인 알고리즘을 통해 밝은 영역과 어두운 영역을 탐색하게 되었고 전체의 균일도를 평가할 수 있는 환경이 되었습니다.
- 이를 통해 카메라의 보는 방향에 의한 컨트라스트 측정 방법을 찾게되었고 컨트라스트 측정 방식은 Bright 이미지에 Dark이미지를 나누는 형태로 계산되어집니다.
기술 사양
CMOS imaging light measuring systems
LMK 6

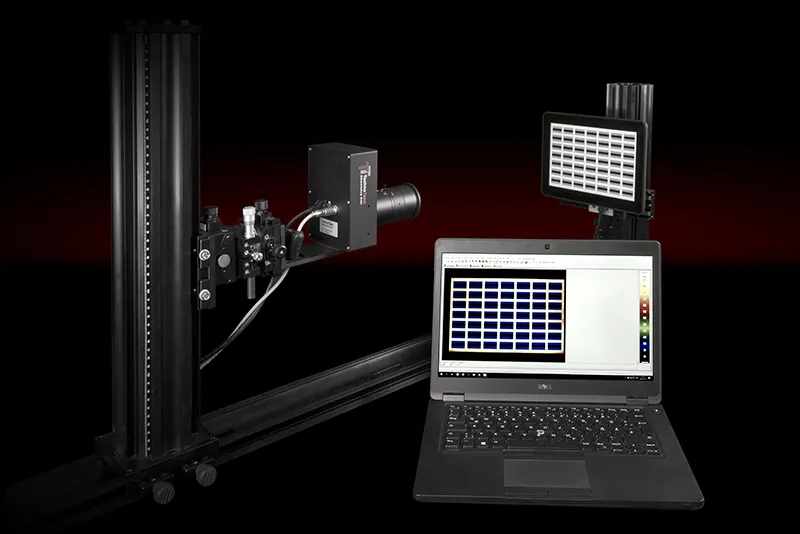

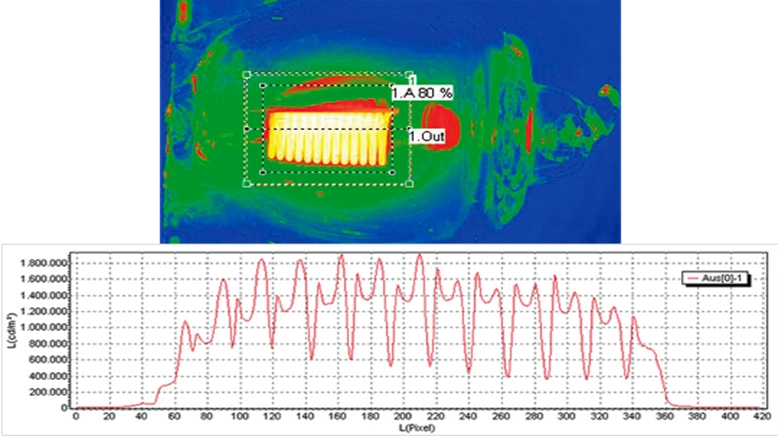

이미지타입 휘도 측정기로 측정된 이미지에 사용자가 원하는 위치 및 영역의 휘도, 컬러 분석 또한 가능합니다.

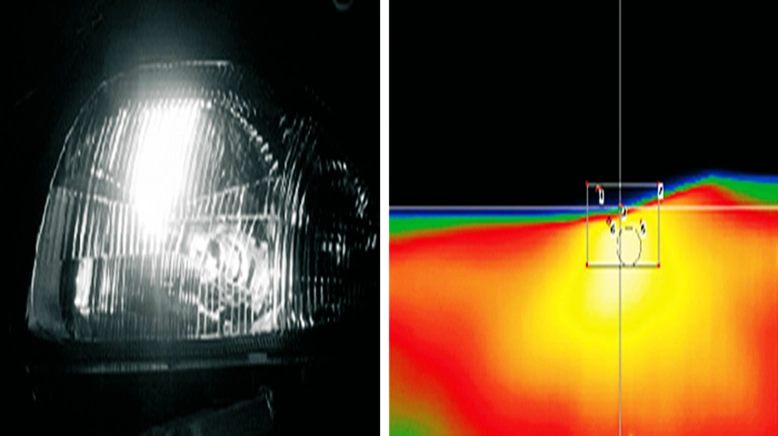

자동차 실내에 사용되는 HUD, Cluster, Navigation, Button 등과 실외에 사용되는 Head lamp, Rear lamp등의 디스플레이 및 lamp의 오브젝트 별 휘도 측정이 가능한 R&D 용으로 주로 사용되는 제품입니다. R&D 용도 이외에 생산라인에서는 디스플레이의 발광 면을 자동으로 추적하여 불량 유/무를 판단하는 전수 검사도 가능합니다.
부가 기능
1. MS Office®과 모든 문서의 기능 및 측정 data 호환 가능
2. 자주 사용되는 기능을 연결, 기록 가능하게 하기 위해 새로운 TCL 스크립트 언어를 내장
3. 상호 작용 및 이미지 처리 속도 증가
4. LabSoft에서 필수적인 기능 몇가지는 다른 소프트웨어 응용 프로그램으로 ActiveX에서 연결가능
5. 측정된 X,Y,Z의 colour values를 다른 색상 값으로 변환 가능 (e.g. RGB, XYZ, sRGB, EBU-RGB, Lxy, Luv, L*a*b*, HIS, HSV)
|
구분 |
LMK6-5 | LMK6-12 | LMK5-1 | LMK5-5 |
|
시리얼 번호 |
TTQ | TTS | TTE | TTF |
|
이미지 센서 |
IMX250 | IMX253 | ICX285 | ICX655 |
|
Typ |
CMOS Global Shutter | CMOS Global Shutter | CCD Exview HAD | CCD Super HAD |
|
측정각 |
2/3" 11.1mm | 1.1" 17.6mm | 2/3" 11.1mm | 2/3" 11.1mm |
| 픽셀 크기 | 3.45 ㎛ | 3.45 ㎛ | 6.45 ㎛ | 3.45 ㎛ |
| ADC 해상도 | 12 Bit | 12 Bit | 14 Bit | 14 Bit |
| 픽셀 해상도 | 5.07 MP | 12.37 MP | 1.45 MP | 5.08 MP |
| 수평 화소 | 2464 | 4112 | 1392 | 2456 |
| 수평 센서 크기 | 8.5 ㎜ | 14.2 ㎜ | 9.0 ㎜ | 8.5 ㎜ |
| 수직 픽셀 | 2056 | 3008 | 1040 | 2068 |
| 수직 센서 크기 | 7.1 ㎜ | 10.4 ㎜ | 6.7 ㎜ | 7.1 ㎜ |
| 내부 필터 직경 | 18 ㎜ | 23 ㎜ | 18 ㎜ | 18 ㎜ |
| Housing 1 | LMK61 LMK6-52-Color |
LMK6 LMK6-123-Color |
LMK5 LMK5-Color |
LMK5 LMK5-Color |
| Housing 2 | LMK6-124 Color with 8 Filter |
- | - | - |
| 광축(Over base, mm) | 35 | 40 | 35 | 35 |

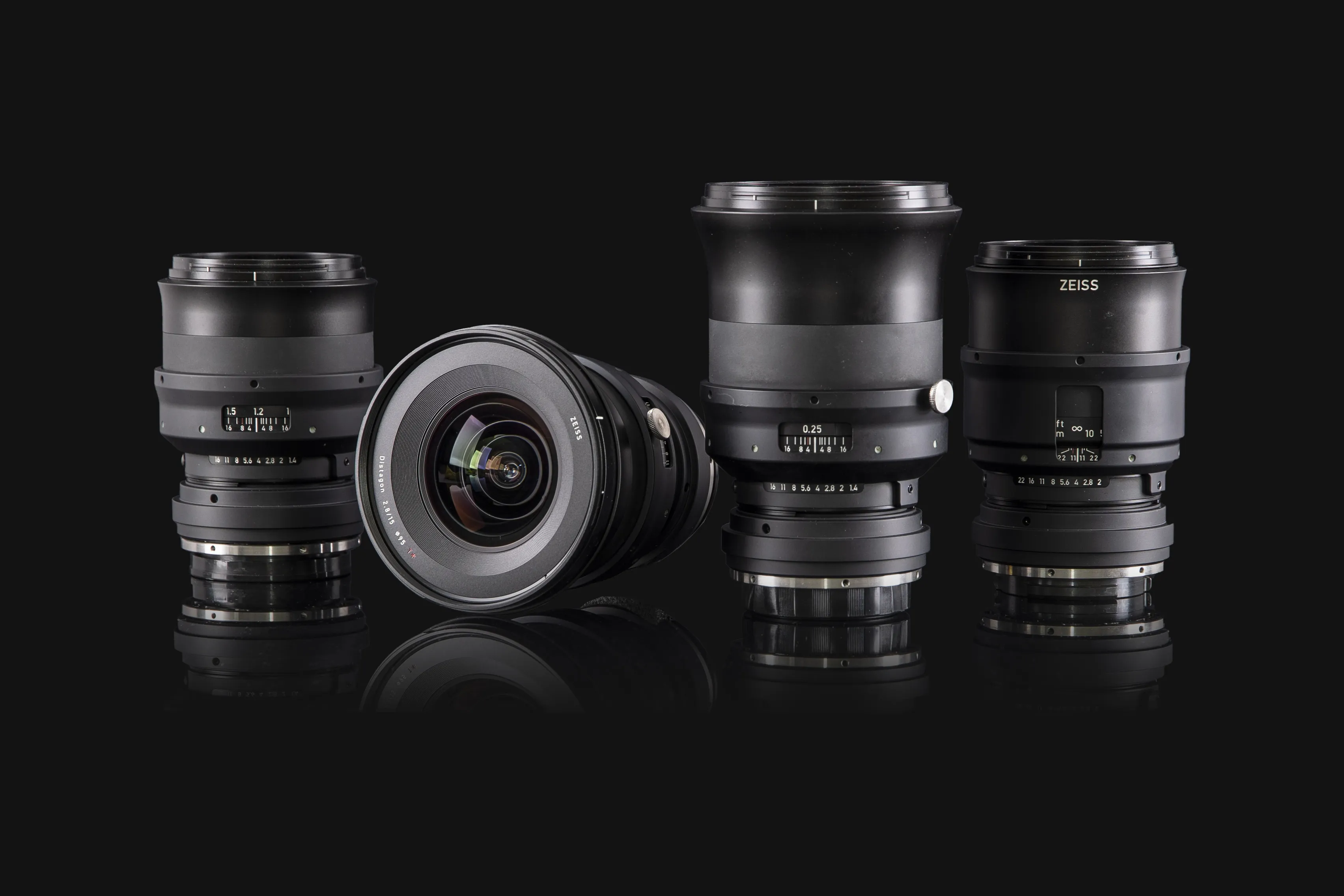

| 렌즈 선택 | Tamron M23 및 기타 특수 렌즈 | New Tamron M1115 Series | Tamron M23 및 기타 특수 렌즈 | Tamron M23 및 기타 특수 렌즈 |
| 자동 렌즈(조절 가능한 초점 및 개구부) | 추가 사용가능 | 추가 사용가능 | - | - |
| Trigger | 고급6 | 고급 | 표준 | 표준 |
| Modulation | 카메라에 통합된 기간 시간을 측정하여 통합 시간을 N으로 설정합니다. | 카메라에 통합된 기간 시간을 측정하여 통합 시간을 N으로 설정합니다. | 통합 시간을 N으로 설정합니다. | 통합 시간을 N으로 설정합니다. |
| 통합 시간 범위 | 100㎲ ... 15s | 100㎲ ... 15s | 100㎲ ... 15s | 100㎲ ... 15s |
| 통합 시간 범위 (spezification) | 1㎳ ... 3s | 1㎳ ... 3s | 1㎳ ... 3s | 1㎳ ... 3s |
| 광도 민감도(cd/m2)/(LSB/s) | 0.0025 | 0.0025 | 0.00055 | 0.0007 |
| Lmax @ 1ms(k=4) | 10000 ㏅/㎡ | 10000 ㏅/㎡ | 7000 ㏅/㎡ | 10000 ㏅/㎡ |
| Lmax @ 3s(k=4) | 3.3 ㏅/㎡ | 3.3 ㏅/㎡ | 2.6 ㏅/㎡ | 3.2 ㏅/㎡ |
| 중립 밀도 필터 | ND1.2 and 3 Φ35.5㎜ |
ND1.2 and 3 Φ55/77㎜ |
ND1.2 and 3 Φ35.5㎜ |
ND1.2 and 3 Φ35.5㎜ |
| smear | No smear | No smear | Correction for t11㎳ | Correction for t11㎳ |
| 스펙트럼 일치 | f'1 < 4% | f'1 < 4% | f'1 < 4% | f'1 < 4% |
