광학계측기
LMK NED
전체 소개

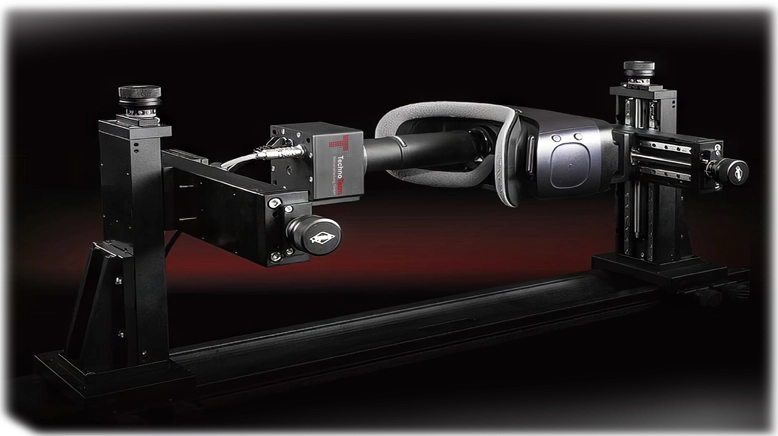

AR/VR 디스플레이 광계측 시스템

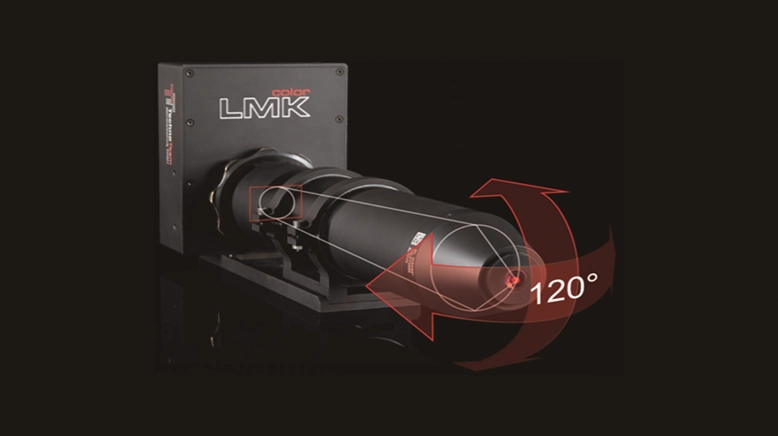

LMK NED
렌즈 설계를 기반으로 초점 거리가 다른 두 개의 NED 렌즈를 제공합니다. 두 렌즈 모두 현장에서 검증된 NED 렌즈로, 수동으로 조정 가능한 초점과 직경이 2mm에서 6mm까지인 교정된 전면 정지 조리개를 제공합니다. 렌즈 본체의 컴팩트한 크기는 NED 구성 요소 측정 및 테스트에 이상적입니다. 초점 거리가 다르기 때문에 더 넓은 시야 또는 도당 더 높은 픽셀 해상도를 제공합니다.
전문가 상담
제품 특징
제품 적용 분야
LMK NED 적용 분야
VR 장비 측정
AR 장비 측정
의료용 AR/VR 측정
기술 사양
| Lens type | TTNED-40-MFL | TTNED-40-AFL | TTNED-17-AF |
|---|---|---|---|
| Focus operation | Manually controlled focus | Electronically controlled focus | Electronically controlled focus |
| Focal length | 40 mm | 40 mm | 17 mm |
| Focal power | 0 dpt. to + 2 dpt. | - 5 dpt. to + 10 dpt. | - 10 dpt. to + 10 dpt. |
| Focus distance | > 500 mm to infinity | > 100 mm to infinity | > 200 mm to infinity |
| Entrance pupil position | First optical surface at the tip of the lens | First optical surface at the tip of the lens | First optical surface at the tip of the lens |
| Entrance pupil diameter | 2 – 6 mm pinhole diameter of the aperture cap (< 2.5 mm diffraction limited) |
2 – 6 mm pinhole diameter of the aperture cap (< 2.5 mm diffraction limited) |
2 – 5 mm pinhole diameter of the aperture cap (< 2.5 mm diffraction limited ±27° FOV) |
| Field of view (total) | LMK 6-30: ≈ 30° (H) × 26.4° (V) | LMK 6-30: ≈ 30° (H) × 26.2° (V) | LMK 6-30: ≈ 66° (H) × 49° (V) |
| Imaging resolution | approx. 200 cpx/deg | approx. 200 cpx/deg | approx. 98 cpx/deg |
| Length of lens body | ≈ 393.5 mm | ≈ 382 mm | ≈ 357 mm |
| Diameter of lens body | ≈ 35 mm at entrance pupil position ≈ 50 mm approx. 117 mm behind lens tip |
≈ 35 mm at entrance pupil position ≈ 60 mm approx. 198 mm behind lens tip |
≈ 35.4 mm at entrance pupil position ≈ 60 mm approx. 58 mm behind lens tip |
