Giới thiệu chung

Hệ thống đo quang học CMM di động

HandyPROBE

Hệ thống đo không chạm kết hợp giữa độ chính xác, sự đơn giản và tính di động.

Dòng sản phẩm HandyPROBE™ là hệ thống CMM quang học di động được thiết kế đặc biệt cho việc sử dụng tại hiện trường. Với độ chính xác cấp đo và tính năng tham chiếu động, HandyPROBE cung cấp kết quả chính xác bất kể chất lượng cài đặt đo, sự không ổn định của môi trường hay trình độ kinh nghiệm của người sử dụng. Vì không cần thiết lập đo cố định, bạn có thể tự do di chuyển bộ phận, bộ theo dõi quang học hoặc đầu dò không dây trong suốt quá trình đo, làm cho công việc trở nên đơn giản hơn. Với thể tích đo linh hoạt, việc mở rộng một cách dễ dàng và động mà không làm mất đi độ chính xác lớn như trong trường hợp hiệu chỉnh truyền thống. Hơn nữa, HandyPROBE có thể đo các yếu tố hình học của bất kỳ bộ phận nào trực tiếp tại hiện trường sản xuất.

Tư vấn với chuyên gia

Video sản phẩm

Tính năng

1 Độ chính xác cao

HandyPROBE là một CMM quang học di động có thể thực hiện các phép đo 3D chính xác, ổn định và lặp lại ngay tại công trường.

Tham chiếu động: Bộ phản xạ quang học giúp đảm bảo độ chính xác tuyệt đối không bị suy giảm dưới bất kỳ điều kiện công trường nào.
Kiểm tra phê duyệt đáng tin cậy: Tuân thủ tiêu chuẩn ISO 10360-12 và đã được chứng nhận ISO 17025.
Đo các bộ phận có kích thước đa dạng: Đo chính xác các bộ phận có kích thước từ 0.2 đến 6 m.
Độ chính xác không thay đổi theo thời gian: Với hiệu chuẩn đơn giản tại công trường, không có sự thay đổi về độ chính xác theo thời gian trong quy trình làm việc.

2 Tính di động vượt trội

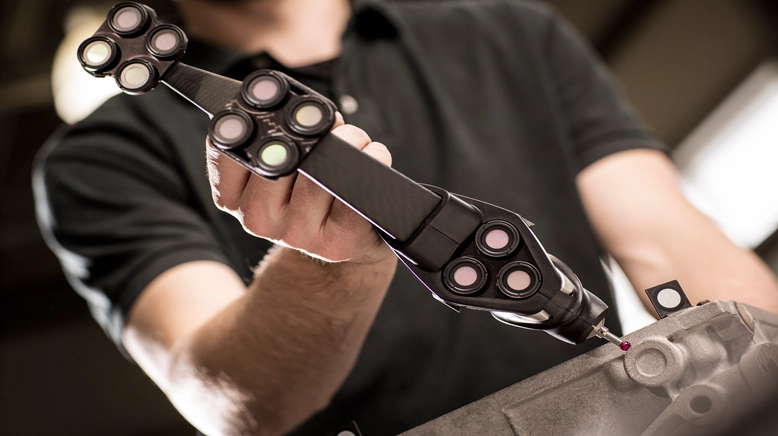

Vì không có kết nối vật lý giữa đầu dò và hệ thống, HandyPROBE có thể dễ dàng mang đến vị trí của bộ phận, tối đa hóa khả năng linh hoạt.

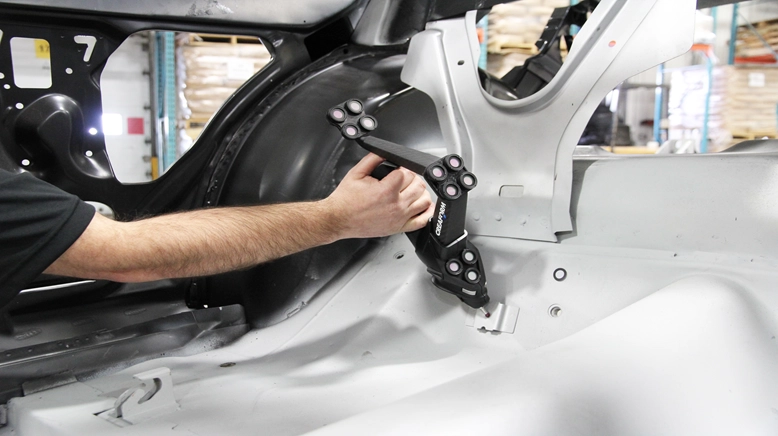

Hệ thống không dây: Không sử dụng cánh tay đo, nhờ hệ thống này, bạn có thể di chuyển tự do và thực hiện các phép đo tại bất kỳ đâu một cách dễ dàng.
Khả năng đo linh hoạt cao: Đo được bất kỳ vật thể nào với mọi hình dạng và kích thước với độ tin cậy cao.
Tính di động cao: Hệ thống, chân máy và phụ kiện có thể được gói gọn trong một hộp đựng di động, dễ dàng mang đến các công trường sản xuất ở xa.

3 Phương pháp sử dụng đơn giản

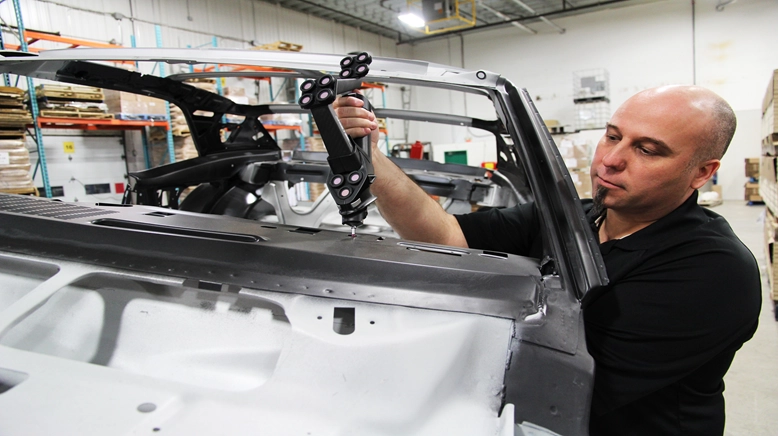

Các nhóm kiểm soát chất lượng có thể thực hiện các phép đo quan trọng nhanh chóng và tăng tốc quá trình sản xuất nhờ thời gian cài đặt nhanh và tính dễ sử dụng của HandyPROBE.

Không cần thiết lập cố định: Hệ thống có thể di chuyển tự do đến các môi trường đo lớn hơn và mở rộng, giải quyết sự bất tiện khi chuyển ca như các CMM di động thông thường.
Căn chỉnh tự động: Nhờ bộ phản xạ quang học, quá trình căn chỉnh lặp lại không làm giảm tốc độ công việc, cho phép thực hiện các phép đo lặp lại nhanh chóng.
Thiết kế thân thiện với người sử dụng: Với đầu dò không dây công thái học và các nút đa chức năng, quá trình chuẩn bị công việc và vận hành hệ thống trở nên nhanh chóng và dễ dàng.
Có thể thêm MetraSCAN 3D để sử dụng tính năng quét 3D.

1 Độ chính xác cao

HandyPROBE là một CMM quang học di động có thể thực hiện các phép đo 3D chính xác, ổn định và lặp lại ngay tại công trường.

Tham chiếu động: Bộ phản xạ quang học giúp đảm bảo độ chính xác tuyệt đối không bị suy giảm dưới bất kỳ điều kiện công trường nào.
Kiểm tra phê duyệt đáng tin cậy: Tuân thủ tiêu chuẩn ISO 10360-12 và đã được chứng nhận ISO 17025.
Đo các bộ phận có kích thước đa dạng: Đo chính xác các bộ phận có kích thước từ 0.2 đến 6 m.
Độ chính xác không thay đổi theo thời gian: Với hiệu chuẩn đơn giản tại công trường, không có sự thay đổi về độ chính xác theo thời gian trong quy trình làm việc.

2 Tính di động vượt trội

Vì không có kết nối vật lý giữa đầu dò và hệ thống, HandyPROBE có thể dễ dàng mang đến vị trí của bộ phận, tối đa hóa khả năng linh hoạt.

Hệ thống không dây: Không sử dụng cánh tay đo, nhờ hệ thống này, bạn có thể di chuyển tự do và thực hiện các phép đo tại bất kỳ đâu một cách dễ dàng.
Khả năng đo linh hoạt cao: Đo được bất kỳ vật thể nào với mọi hình dạng và kích thước với độ tin cậy cao.
Tính di động cao: Hệ thống, chân máy và phụ kiện có thể được gói gọn trong một hộp đựng di động, dễ dàng mang đến các công trường sản xuất ở xa.

3 Phương pháp sử dụng đơn giản

Không cần thiết lập cố định: Hệ thống có thể di chuyển tự do đến các môi trường đo lớn hơn và mở rộng, giải quyết sự bất tiện khi chuyển ca như các CMM di động thông thường.
Căn chỉnh tự động: Nhờ bộ phản xạ quang học, quá trình căn chỉnh lặp lại không làm giảm tốc độ công việc, cho phép thực hiện các phép đo lặp lại nhanh chóng.
Thiết kế thân thiện với người sử dụng: Với đầu dò không dây công thái học và các nút đa chức năng, quá trình chuẩn bị công việc và vận hành hệ thống trở nên nhanh chóng và dễ dàng.
Có thể thêm MetraSCAN 3D để sử dụng tính năng quét 3D.

Ứng dụng sản phẩm

Lĩnh vực ứng dụng sản phẩm HandyPROBE

Kiểm soát chất lượng

Kiểm tra mẫu đầu tiên (FAI)
Kiểm tra phụ tùng – Kiểm tra CAD
Kiểm tra chất lượng nhà cung cấp

Thiết kế Cad

Quét 3D – CAD
Thiết kế ngược (Reverse Engineering)
Thiết kế bao bì

Thay thế/Tái chế

Thiết kế ngược cho các linh kiện thay thế/tái chế
Chuẩn bị cho tháo dỡ các bộ phận lắp ráp phức tạp

Thiết kế dụng cụ

Thiết kế đảo ngược khuôn mẫu, thiết bị cố định, đồ gá lắp và khuôn
Đo lường và cập nhật các công cụ vào mô hình CAD
Kiểm tra và kiểm định công cụ

Lắp ráp/Sản xuất

Lắp ráp ảo
Lập trình đường đi công cụ/robot
Đánh giá bộ phận trước gia công

Tạo mẫu

Tạo hình/sản xuất mẫu nhanh chóng
Kết hợp các sửa đổi nguyên mẫu vào tệp CAD
Kiểm tra nguyên mẫu

Kiểm tra, mô phỏng và phân tích

Phân tích phần tử hữu hạn (FEA)
Phân tích giao diện
Phân tích biến dạng cấu trúc và hình học

Yêu cầu và thông số kỹ thuật

Phân tích sản phẩm của đối thủ cạnh tranh
Đo lường môi trường sản phẩm hoặc các lkiện được kết nối/xung quanh
Đo lường sản phẩm cơ bản cho thị trường linh kiện hoặc thiết bị tùy chỉnh

Thiết kế khái niệm

Đo lường mẫu đất sét/thiết kế đảo ngược
Đo lường mô hình và mẫu kích thước thực
Thiết kế kiểu dáng và thẩm mỹ

Hình thành khái niệm

Tích hợp sửa đổi nguyên mẫu vào tệp CAD
Nguyên mẫu chứng minh khái niệm, nghiên cứu
Mẫu công thái học

Tài liệu hóa

Số hóa dữ liệu của linh kiện/công cụ hoàn chỉnh
Trlãm marketing, hệ thống đào tạo 3D, trò chơi chức năng
Lưu trữ kỹ thuật số

Bảo trì, sửa chữa và bảo dưỡng (MRO)

Phân tích mài mòn và biến dạng
Sửa chữa và điều chỉnh tùy chỉnh
Số hóa dữ liệu bộ phận/công cụ trước khi bảo trì

Linh kiện

BỘ SẢN PHẨM CƠ BẢN

PHỤ KIỆN LỰA CHỌN

Bộ vị trí target 12mm

Bộ phụ kiện Mục tiêu từ tính 360°

Bộ Phụ Kiện Probe

HandyPROBE™

Chân máy cho C-TRACK

Chân máy hỗ trợ

Giá đỡ C-TRACK cho môi trường sản xuất

Cáp USB 3.0 8M, 16M

Cáp C-TRACK 2M, 4M

Pin Lithium(for C-TRACK SHOP-FLOOR STAND)

Máy trạm di động Creaform

Thông số kỹ thuật

	HandyPROBE Next+™	HandyPROBE Next+™\| Elite
Volumetric Accuracy	0.030 mm (0.0012 in)	0.025 mm (0.0009 in)
Volumetric accuracy 9.1 m3 (320 ft3)	0.086 mm (0.0034 in)	0.064 mm (0.0025 in)
Volumetric accuracy 16.6 m3 (586 ft3)	0.122 mm (0.0048 in)	0.078 mm (0.0031 in)
Automatic Volume Extension accuracy	0.035 mm + 0.020 mm/m (0.0014 in + 0.00024 in/ft)	0.025 mm + 0.015 mm/m (0.0009 in + 0.00018 in/ft)
Acceptance test	Based on ISO 10360	Based on ISO 10360
Part size range (recommended)	0.2–6 m (0.7–20 ft)	0.2–6 m (0.7–20 ft)
Setup Assistance tools	N/A	Included
Software	Vxelements	Vxelements
Weight	Probe: 0.5 kg (1.1 lb) C-Track: 5.7 kg (12.5 lb)	Probe: 0.5 kg (1.1 lb) C-Track: 5.7 kg (12.5 lb)
Dimensions (LxWxH)v	Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)	Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)
Operating temperature range	5-40 °C(41-104 °F)	5-40 °C(41-104 °F)
Operating humidity range (non-condensing)	10-90%	10-90%
Certifications	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
Patents	CA 3,166,558	CA 3,166,558
