Giới thiệu chung

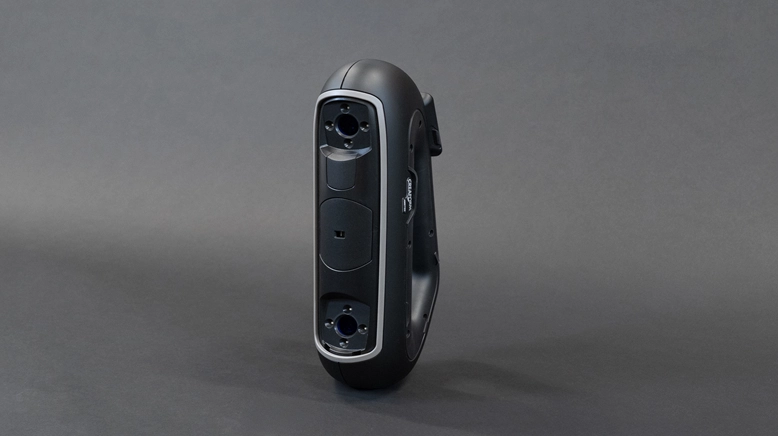

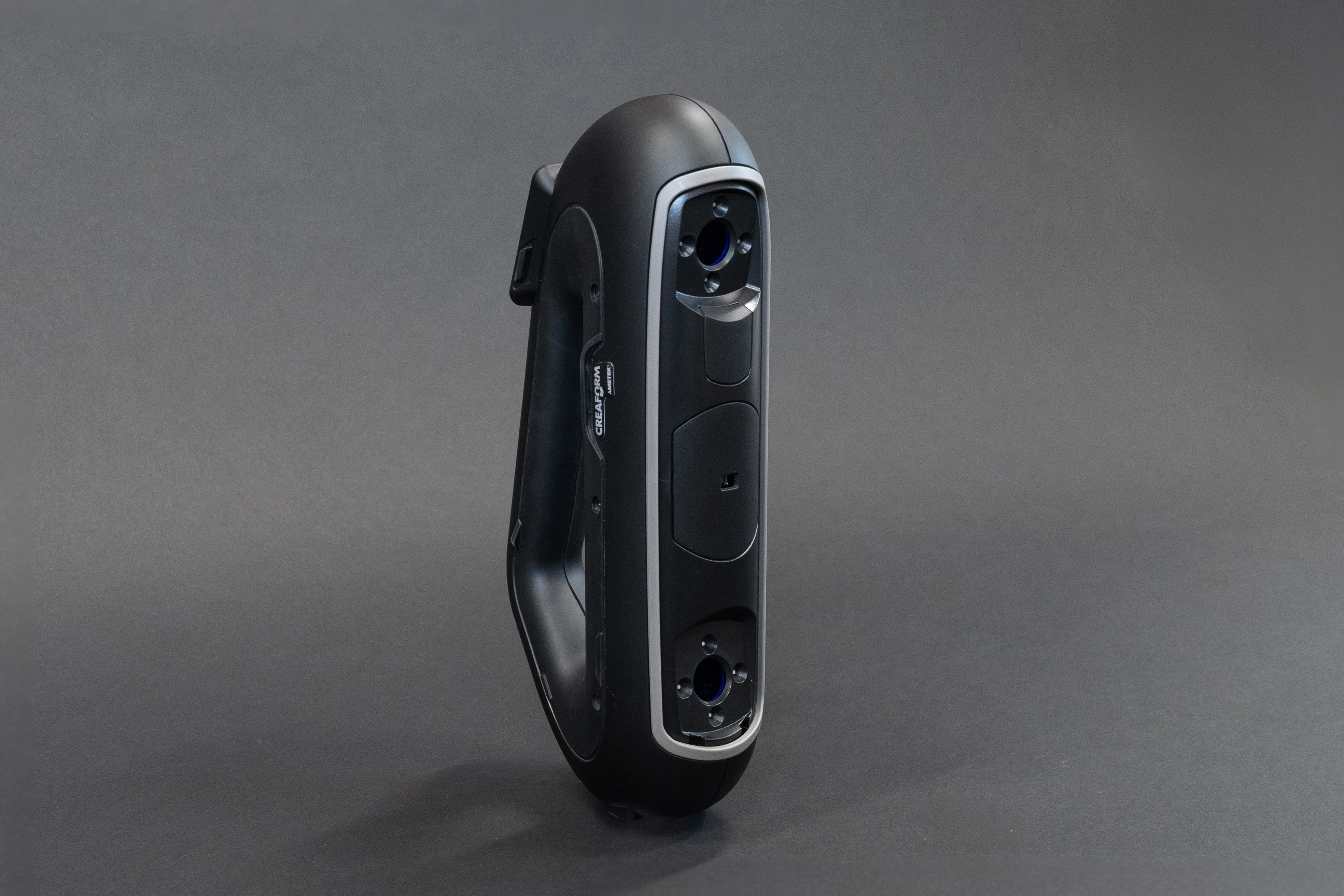

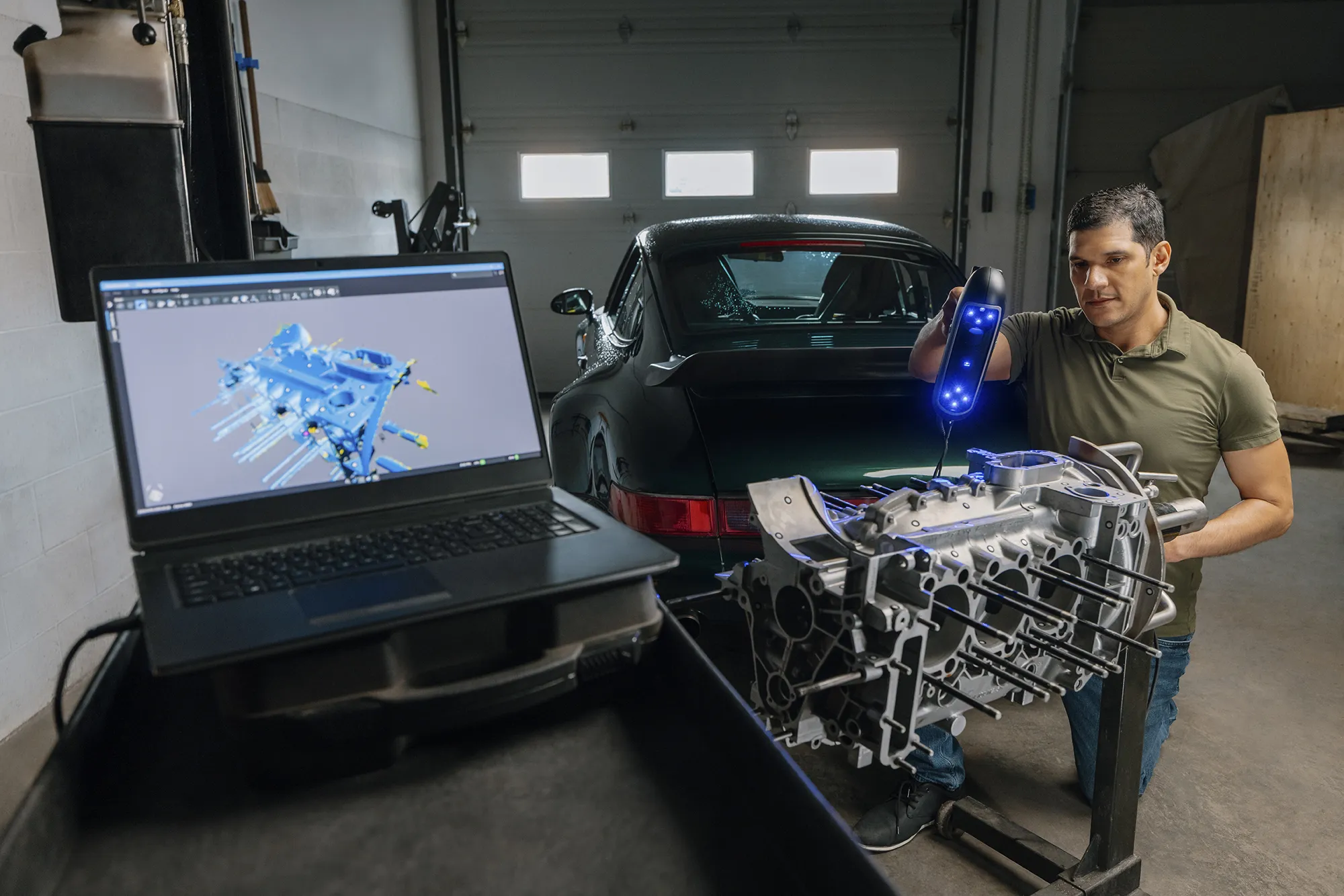

Tối ưu hóa kỹ thuật đảo ngược với máy quét 3D laser HandySCAN PRO Series
[Sản phẩm mới ra mắt] Giải pháp All-in-One cho phát triển sản phẩm và kỹ thuật đảo ngược

Yếu tố cốt lõi của kỹ thuật đảo ngược hiệu quả nằm ở khả năng chuyển đổi nhanh chóng và mượt mà dữ liệu quét 3D thành mô hình CAD hoặc mô hình in 3D.
Để đạt được điều đó, kỹ sư thiết kế cần một máy quét 3D laser hiệu suất cao, có thể bắt chính xác hình dạng phức tạp và hoạt động ổn định trong nhiều môi trường khác nhau, cùng với phần mềm hỗ trợ quy trình làm việc liền mạch và trực quan từ quét đến CAD.

Dòng sản phẩm HandySCAN PRO Series đáp ứng toàn bộ những yêu cầu này. Được cung cấp kèm với phần mềm Scan-to-CAD Pro, đây là giải pháp đáng tin cậy giúp tăng tốc quá trình phát triển sản phẩm, rút ngắn thời gian đưa ra thị trường và giảm chi phí phát triển.

Tư vấn với chuyên gia

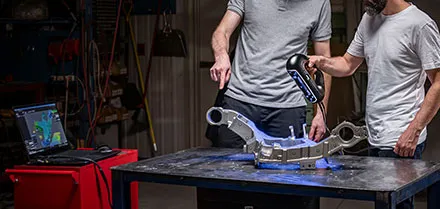

Tính năng

1 Đo lường chính xác và tinh xảo ngay cả với hình dạng phức tạp.

Không phụ thuộc vào điều kiện lắp đặt hay trình độ người vận hành, thiết bị vẫn có thể đo chính xác kích thước của các vật thể có hình dạng phức tạp trong mọi môi trường.
Nhờ chức năng Dynamic Referencing (tham chiếu động), máy có thể bắt chi tiết bề mặt của vật thể ngay cả trong điều kiện khó khăn, tạo ra mô hình .stl chất lượng cao.

Độ chính xác: Tối đa 0.030 mm
Độ chính xác không gian: 0.020 ± 0.060 mm/m
Độ lặp lại cao: Quét ổn định với mọi loại đối tượng
Độ phân giải cao: Dữ liệu quét chất lượng cao, thể hiện rõ từng chi tiết tinh xảo

2 Từ bước SCAN đến thiết kế CAD, tất cả gói gọn trong một quy trình duy nhất

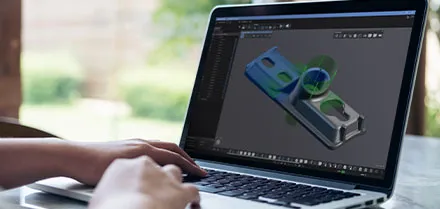

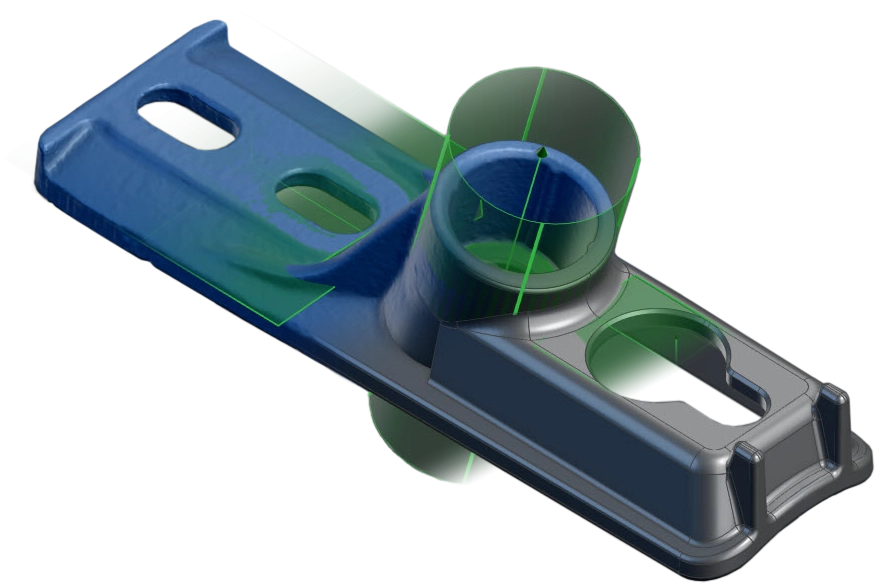

Bên cạnh tính linh hoạt vượt trội và thiết kế công thái học của máy quét 3D, phần mềm Scan-to-CAD tích hợp sẵn mang đến môi trường làm việc trực quan và dễ sử dụng, được tối ưu cho các dự án kỹ thuật đảo ngược (Reverse Engineering).
Với dữ liệu quét 3D được trích xuất nhanh chóng, người dùng có thể tạo mô hình CAD chính xác chỉ trong một lần thao tác, giúp rút ngắn đáng kể thời gian chuyển đổi sang CAD.

Làm chủ các bề mặt phức tạp một cách nhanh chóng
Phần mềm tích hợp hỗ trợ xử lý dữ liệu quét 3D nâng cao
Công cụ phác thảo và mô hình hóa tối ưu cho dữ liệu 3D

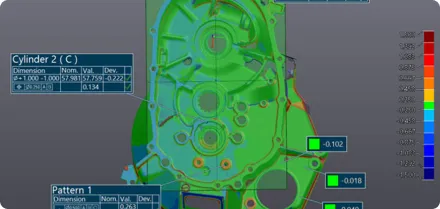

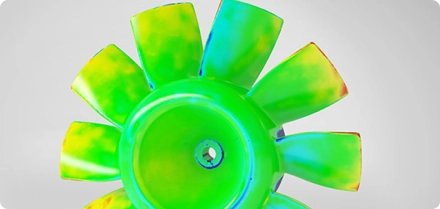

Phân tích sai lệch mô hình CAD theo thời gian thực

3 Công nghệ được kiểm chứng, lựa chọn của các chuyên gia trên toàn thế giới!

Dòng PRO Series là sự kết tinh của 20 năm công nghệ và đổi mới trong lĩnh vực máy quét 3D laser, mang đến hiệu suất vượt trội với mức giá hợp lý.
Được thiết kế và sản xuất tại Bắc Mỹ, công nghệ đã được kiểm chứng này hiện đang được hơn 10.000 người dùng trên toàn cầu tin tưởng, tiếp nối chuẩn mực chất lượng và triết lý lấy khách hàng làm trung tâm của Creaform.

Hiệu suất vượt trội với chi phí hợp lý nhất trong phân khúc
Thiết kế và sản xuất tại Bắc Mỹ
Được hơn 10.000 người dùng trên toàn thế giới tin cậy
Hỗ trợ toàn cầu với đội ngũ kỹ thuật và chăm sóc khách hàng chuyên nghiệp

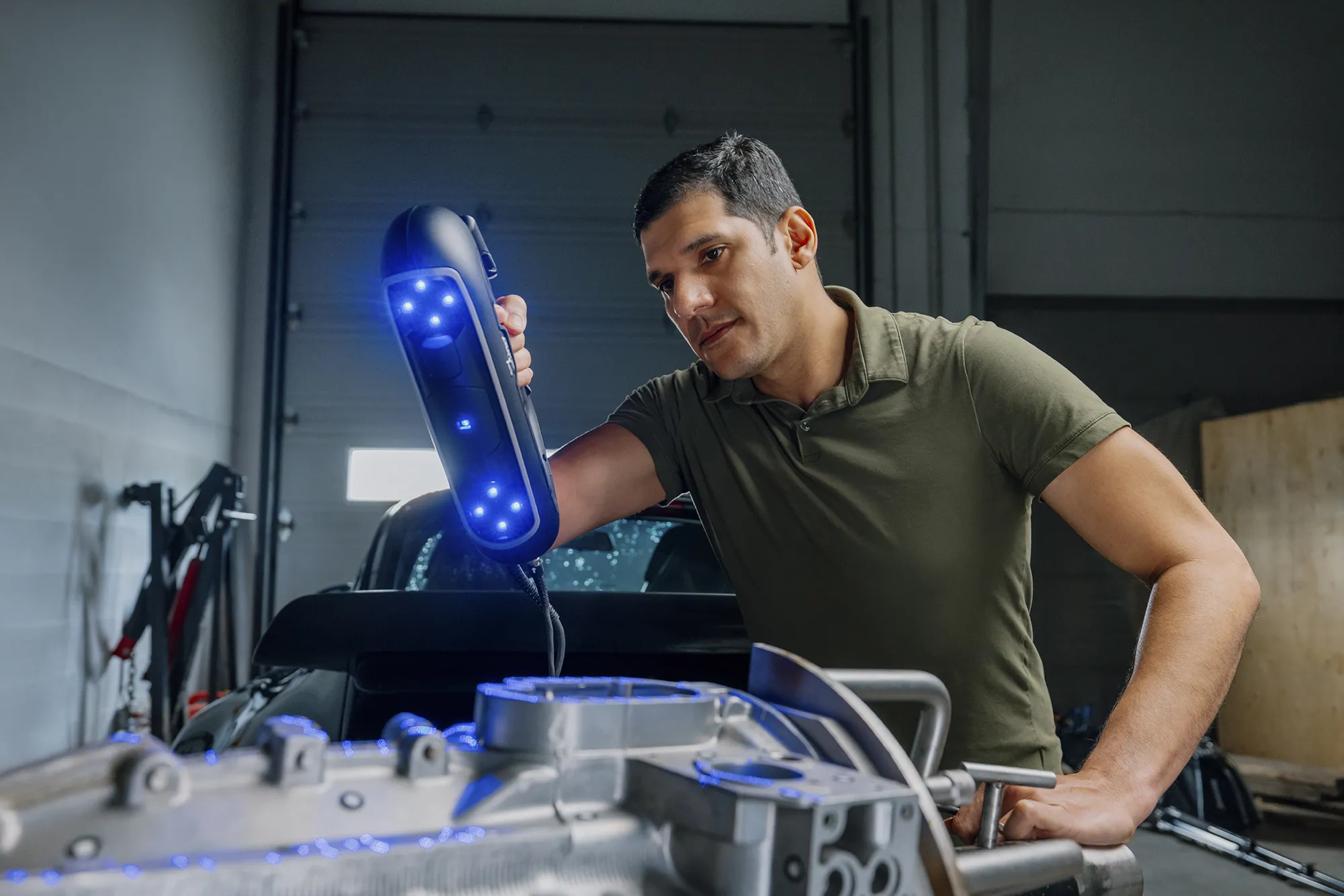

4 Tính di động cao

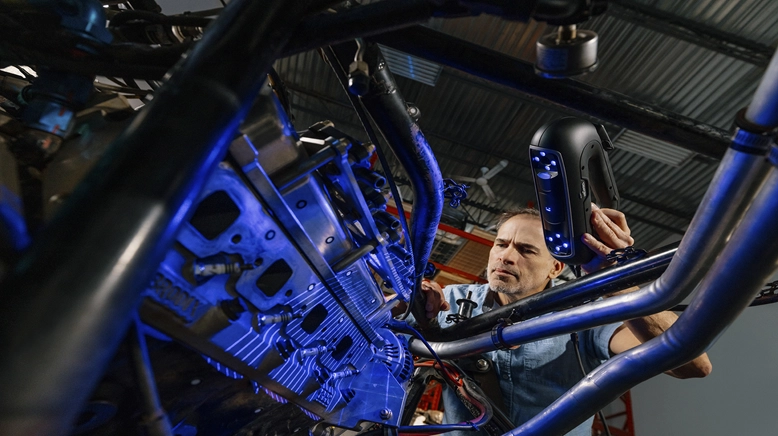

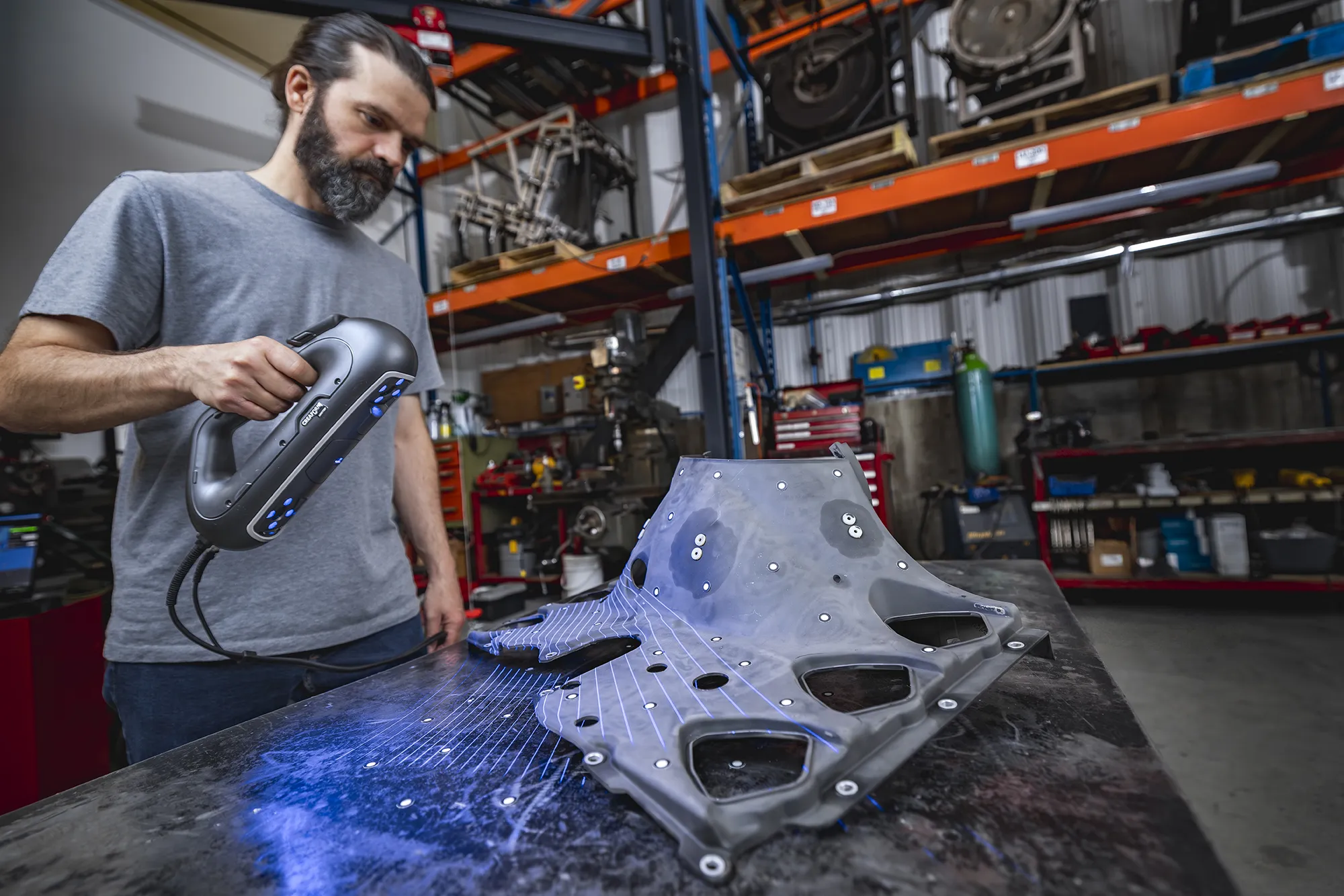

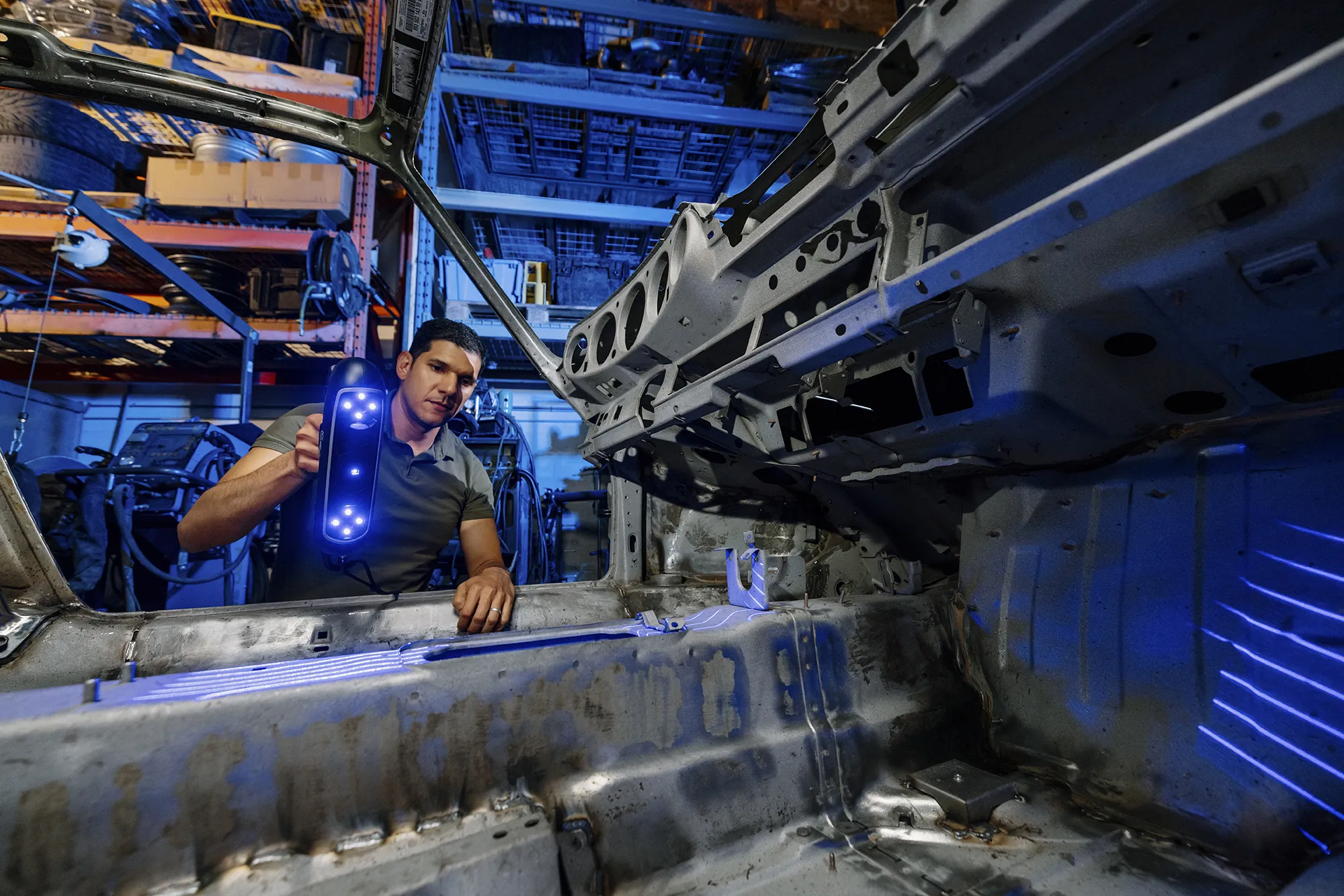

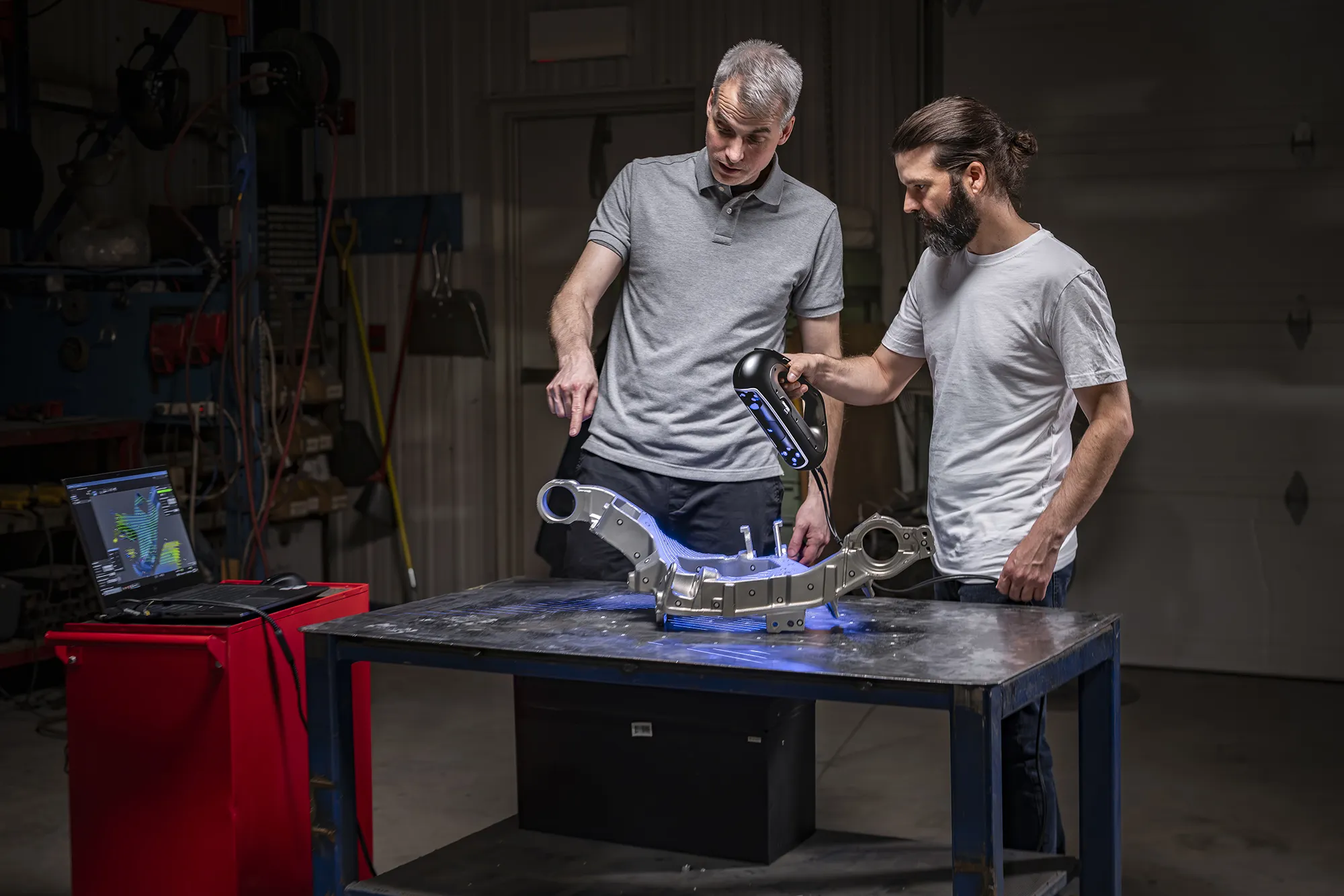

Máy quét 3D cầm tay này là thiết bị hoàn toàn độc lập, có thể hoạt động ổn định mà không cần chân đế hoặc hệ thống định vị ngoài.
Với thiết kế nhỏ gọn, có thể dễ dàng mang theo trong vali nhỏ, thiết bị cho phép sử dụng linh hoạt trong mọi môi trường mà không làm giảm hiệu suất hoạt động.

Thiết kế nhẹ và nhỏ gọn: Kích thước phù hợp để mang trong vali xách tay
Không cần cố định vật thể: Có thể di chuyển máy quét hoặc chi tiết trong khi quét

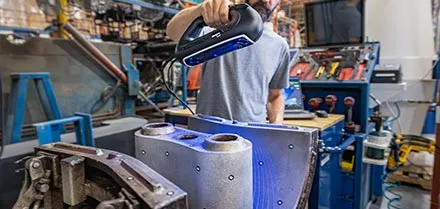

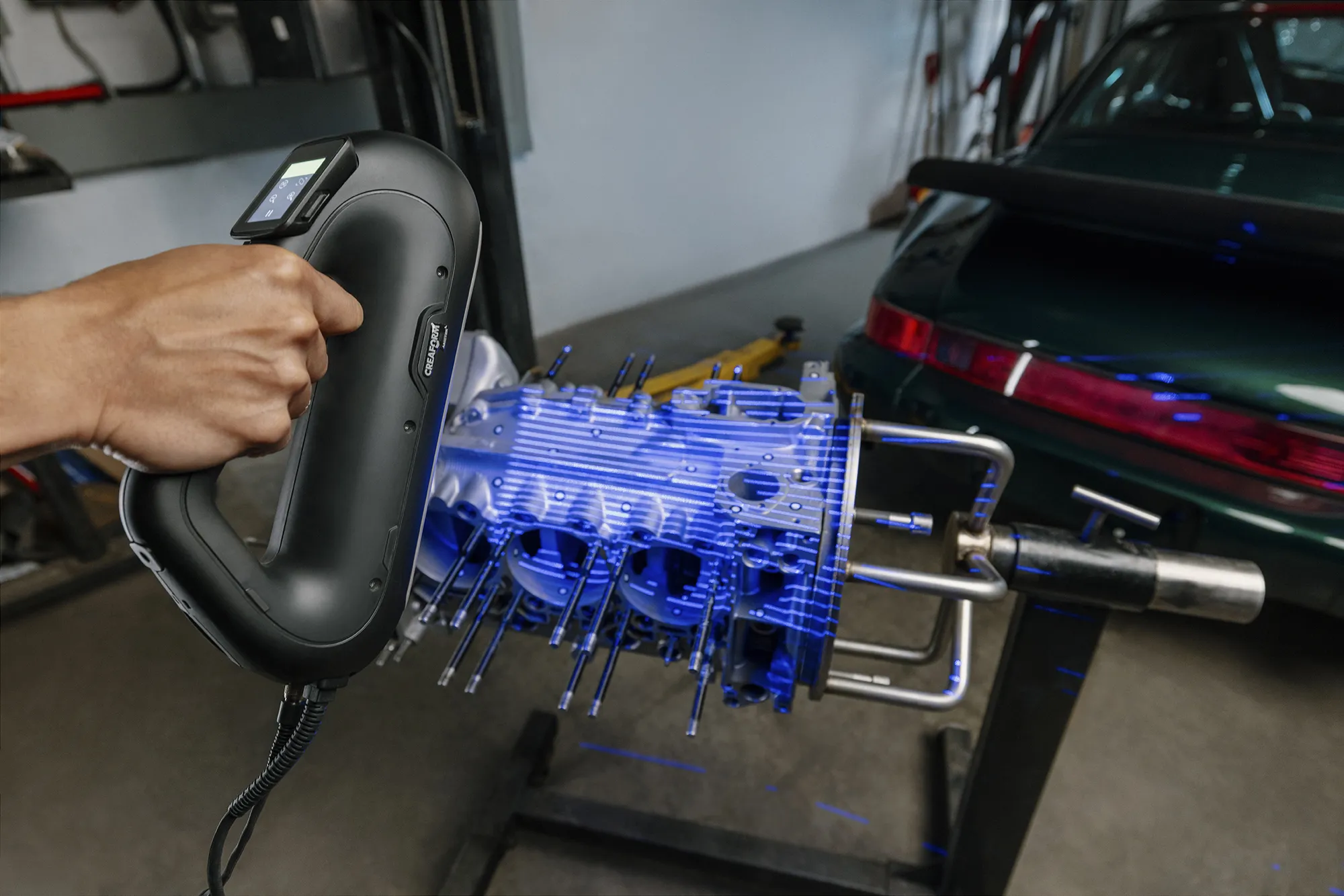

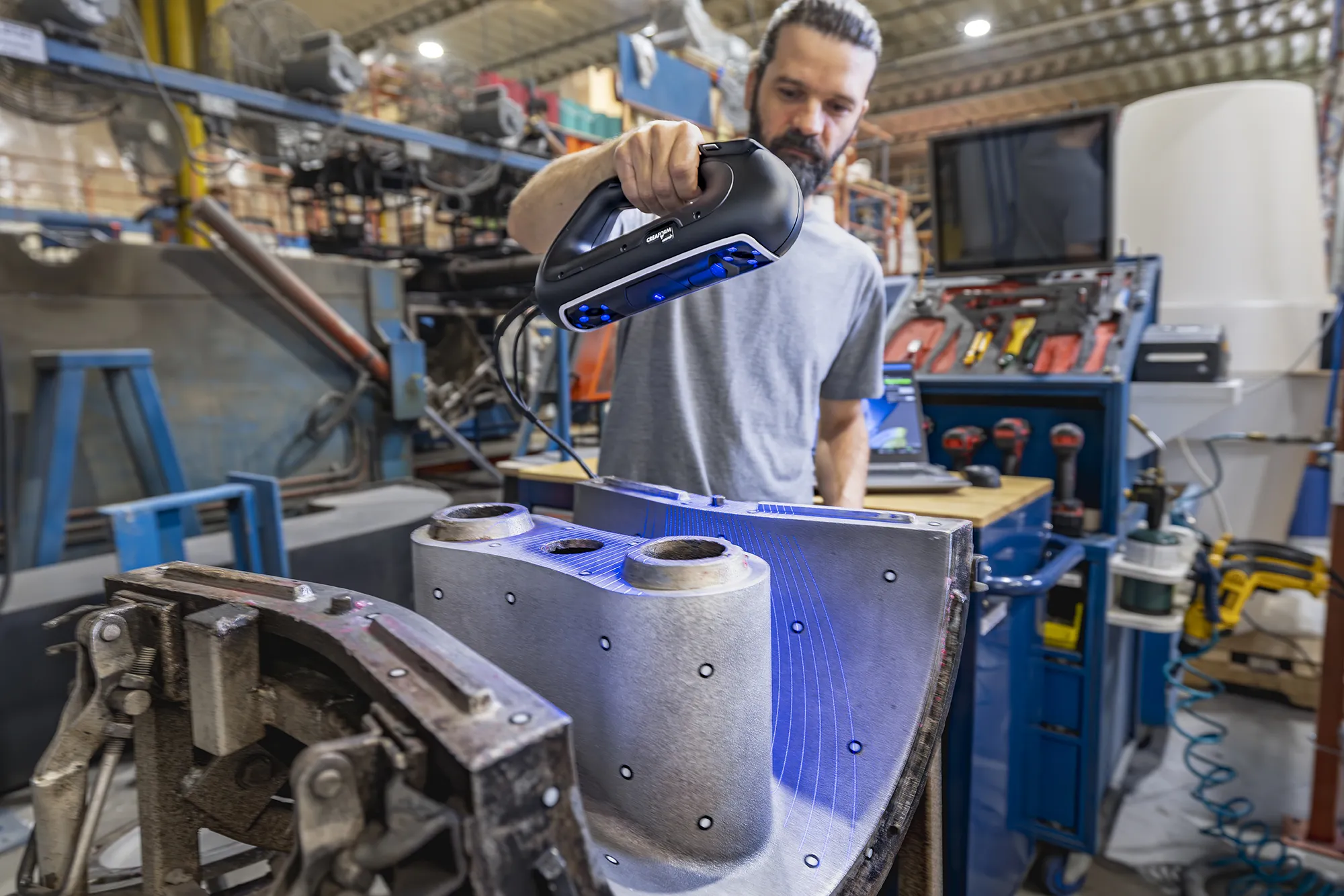

Quét di động: Sử dụng linh hoạt từ phòng thí nghiệm đến xưởng sản xuất
Thiết lập nhanh: Sẵn sàng quét chỉ trong vòng 2 phút

1 Đo lường chính xác và tinh xảo ngay cả với hình dạng phức tạp.

Độ chính xác: Tối đa 0.030 mm
Độ chính xác không gian: 0.020 ± 0.060 mm/m
Độ lặp lại cao: Quét ổn định với mọi loại đối tượng
Độ phân giải cao: Dữ liệu quét chất lượng cao, thể hiện rõ từng chi tiết tinh xảo

2 Từ bước SCAN đến thiết kế CAD, tất cả gói gọn trong một quy trình duy nhất

Làm chủ các bề mặt phức tạp một cách nhanh chóng
Phần mềm tích hợp hỗ trợ xử lý dữ liệu quét 3D nâng cao
Công cụ phác thảo và mô hình hóa tối ưu cho dữ liệu 3D
Phân tích sai lệch mô hình CAD theo thời gian thực

3 Công nghệ được kiểm chứng, lựa chọn của các chuyên gia trên toàn thế giới!

Hiệu suất vượt trội với chi phí hợp lý nhất trong phân khúc
Thiết kế và sản xuất tại Bắc Mỹ
Được hơn 10.000 người dùng trên toàn thế giới tin cậy
Hỗ trợ toàn cầu với đội ngũ kỹ thuật và chăm sóc khách hàng chuyên nghiệp

4 Tính di động cao

Thiết kế nhẹ và nhỏ gọn: Kích thước phù hợp để mang trong vali xách tay
Không cần cố định vật thể: Có thể di chuyển máy quét hoặc chi tiết trong khi quét
Quét di động: Sử dụng linh hoạt từ phòng thí nghiệm đến xưởng sản xuất
Thiết lập nhanh: Sẵn sàng quét chỉ trong vòng 2 phút

Ứng dụng sản phẩm

Lĩnh vực ứng dụng sản phẩm HandySCAN PRO Series

Reverse Engineering

Thiết kế sản phẩm mới
Phát triển linh kiện và phụ tùng cho thiết bị công nghiệp
Thkế đảo ngược cho các bộ phận thay thế hoặc tái chế đang trong giai đoạn phát triển

Quản lý chất lượng

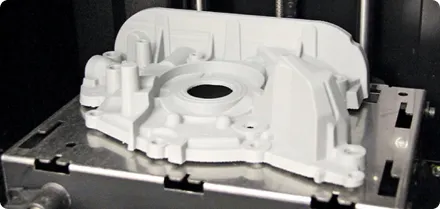

Kiểm tra sản phẩm đầu tiên (FAI – First Article Inspection)
Kiểm tra linh kiện so với mô hình CAD
Kiểm tra chất lượng nhà cung cấp

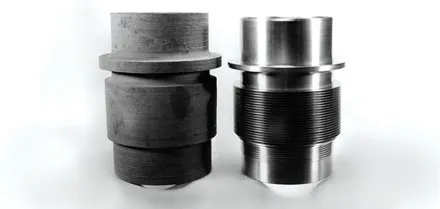

Thay thế / Tái sử dụng

Quét 3D và tái tạo mô hình CAD cho các bộ phận thay thế hoặc linh kiện tái sử dụng đang trong giai đoạn phát triển.
Thao tác chuẩn bị kỹ thuật và dữ liệu cần thiết để tháo rời hoặc phân tách các cụm chi tiết có cấu trúc phức tạp

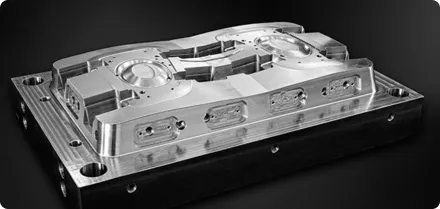

Thiết kế khuôn

Kỹ thuật đảo ngược các chi tiết kim loại, đồ gá cố định, khuôn và mẫu.
Đo lường để cập nhật dữ liệu CAD của khuôn hoàn thiện.
Kiểm tra và xác nhận khuôn.

Lắp ráp / Sản xuất

Lắp ráp mô phỏng.
Lập trình đường dẫn cho dụng cụ hoặc robot.
Đánh giá linh kiện trước khi gia công.

Chế tạo nguyên mẫu

Tạo hình và chế tạo nguyên mẫu nhanh.
Tích hợp các chỉnh sửa của nguyên mẫu vào tệp CAD.
Kiểm tra nguyên mẫu.

Kiểm tra, mô phỏng và phân tích

Phân tích phần tử hữu hạn (FEA)
Phân tích giao diện (Interface Analysis)
Phân tích biến dạng cấu trúc và hình học

Yêu cầu và thông số kỹ thuật

Phân tích sản phẩm của đối thủ cạnh tranh
Đo lường các bộ phận kết nối hoặc xung quanh trong môi trường sản phẩm
Đo lường sản phẩm mẫu để phát triển thiết bị tùy chỉnh hoặc linh kiện thay thế

Thiết kế ý tưởng

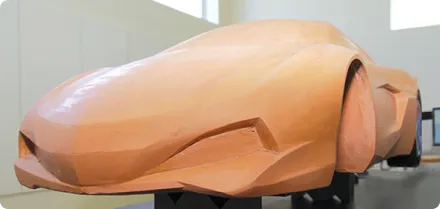

Đo lường và kỹ thuật đảo ngược mô hình đất sét (Clay Model)
Đo và đảo ngược mô hình thật hoặc mẫu thu nhỏ
Phân tích phong cách thiết kế và yếu tố thẩm mỹ

Tạo hình ý tưởng

Tích hợp các chỉnh sửa nguyên mẫu vào tệp CAD
Nguyên mẫu cho nghiên cứu và xác minh ý tưởng thiết kế
Nguyên mẫu chế tạo có độ chính xác cao

Số hóa

Số hóa dữ liệu của linh kiện hoặc khuôn đã hoàn thiện
Trình bày marketing, hệ thống đào tạo 3D, trò chơi mô phỏng chức năng
Lưu trữ kỹ thuật số

Bảo trì, sửa chữa và đại tu

Phân tích mài mòn và biến dạng
Sửa chữa, hiệu chỉnh tùy chỉnh theo yêu cầu
Số hóa dữ liệu của các linh kiện/khuôn trước khi bảo trì

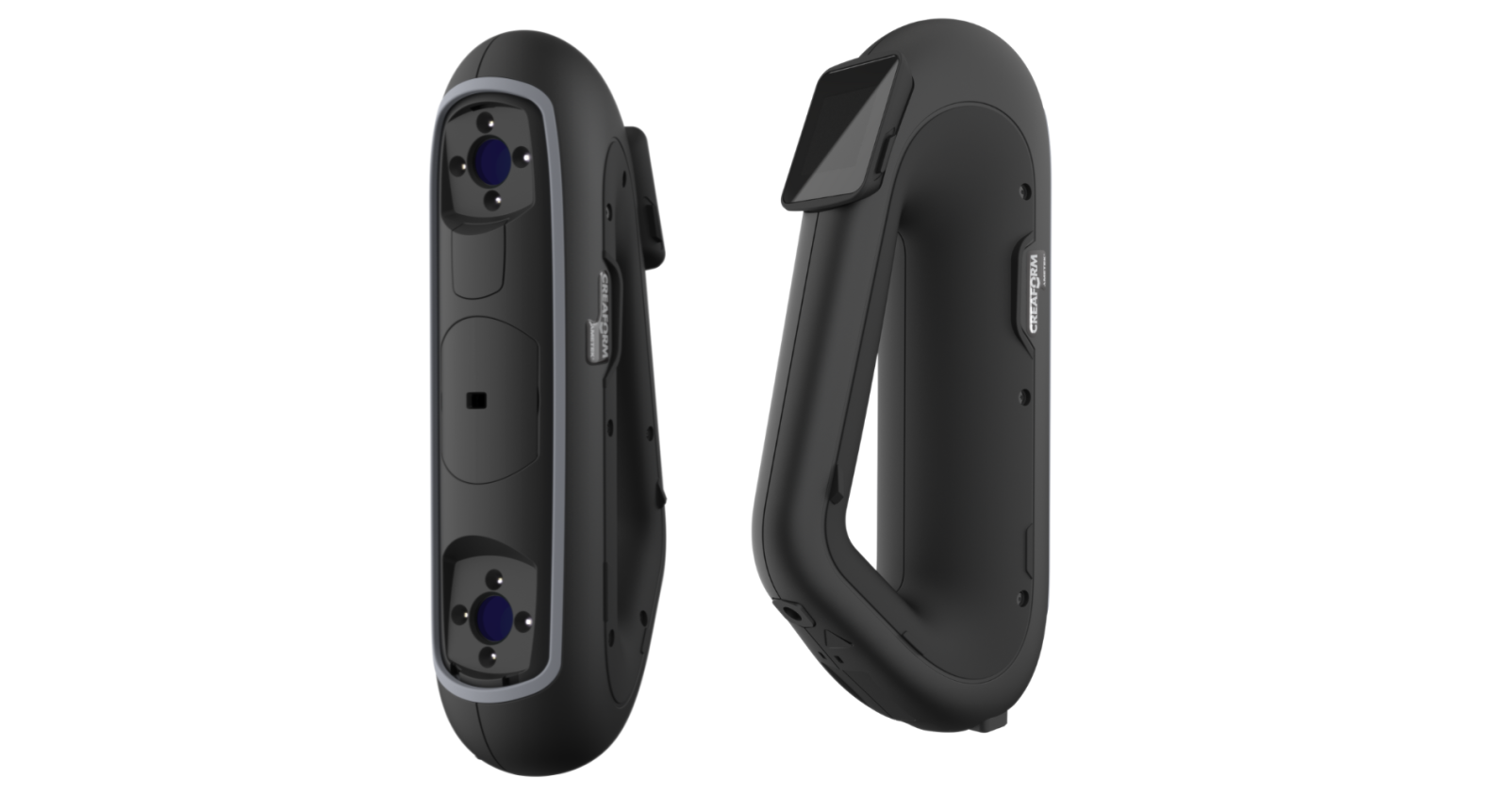

Linh kiện

BỘ SẢN PHẨM CƠ BẢN

PHỤ KIỆN ĐI KÈM

Cáp USB 3.0 8M, 16M

Target nam châm 360 độ

Target định vị

Target thẻ kẹp

Bàn xoay

Bộ kit bảo vệ máy quét

Thông số kỹ thuật

Accuracy	Up to 0.030 mm
Volumetric accuracy (based on part size)	0.020 mm + 0.060 mm/m
Volumetric accuracy with MaxSHOT Next™ Elite	0.030 mm + 0.015 mm/m
Measurement capabilities (at working distance of 300 mm)	Pin: 1.000 mm Hole: 1.500 mm Step: 0.030 mm Wall: 0.750 mm
Measurement resolution	0.025 mm
Mesh resolution	0.100 mm
Measurement rate	1,200,000 measurements/s
Light source	23 blue laser lines
Scanner Controls	Touchscreen display
Working Distance	250 to 450 mm
Depth of field	200 mm
Part size range (recommended)	0.05 – 4 m
Reverse Engineering Software	Scan-to-CAD Pro (included)
Output formats	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Compatible software	3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Weight	0.92 kg
Dimension	79 × 150 × 304 mm
Connection standard	1 × USB 3.0
Operating Temp. range	5 – 40 °C
Operating Humidity range	10 – 90 %
Certifications	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
Patents	CA 2,690,928; CN 200680014069.3; US 7,912,627; EP (FR, UK, DE) 1,867,725; AU 2008222448; US 8,032,297; JP 4,871,852; EP (UK, DE) 2,272,773; NZ 578,275; US 7,487,063; CA 2,563,944; CA 2,815,090; US 8,266,315; EP (UK, DE) 2,757,451; US 9,245,734; CA 2,883,306; CN 201020003445.3; CA 2,870,089; US 9,605,628; EP (FR, UK, DE) 2,874,314; CN 201380023598.3; JP 6,240,720; EP (FR, UK, DE) 3,102,040; US 15,174,643; CN 201580074306.X
