Thiết bị đo quang học
LMK NED
Giới thiệu chung

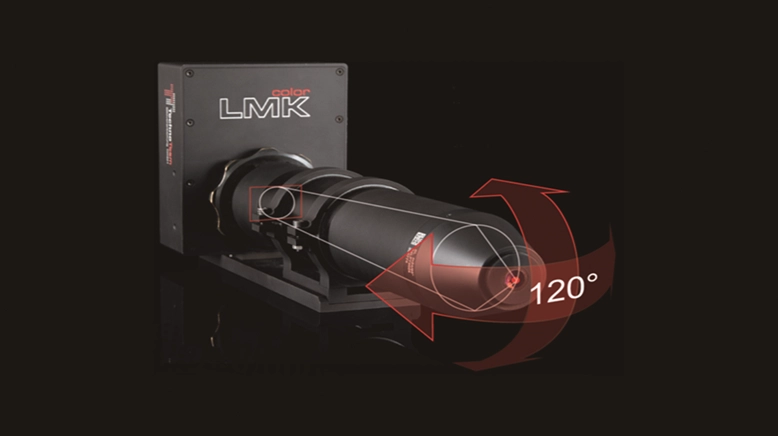

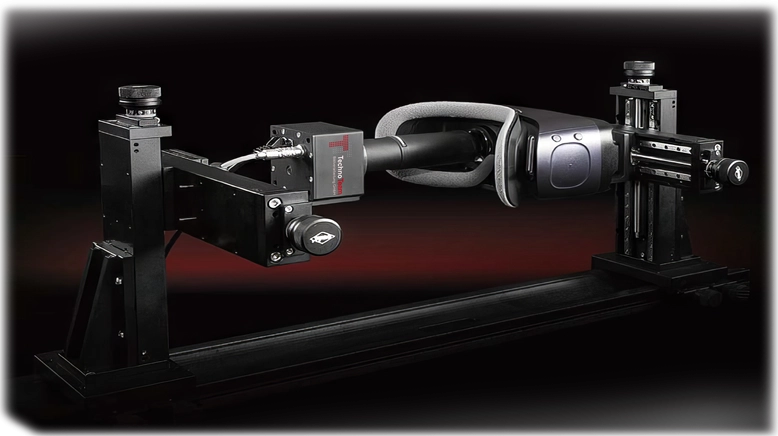

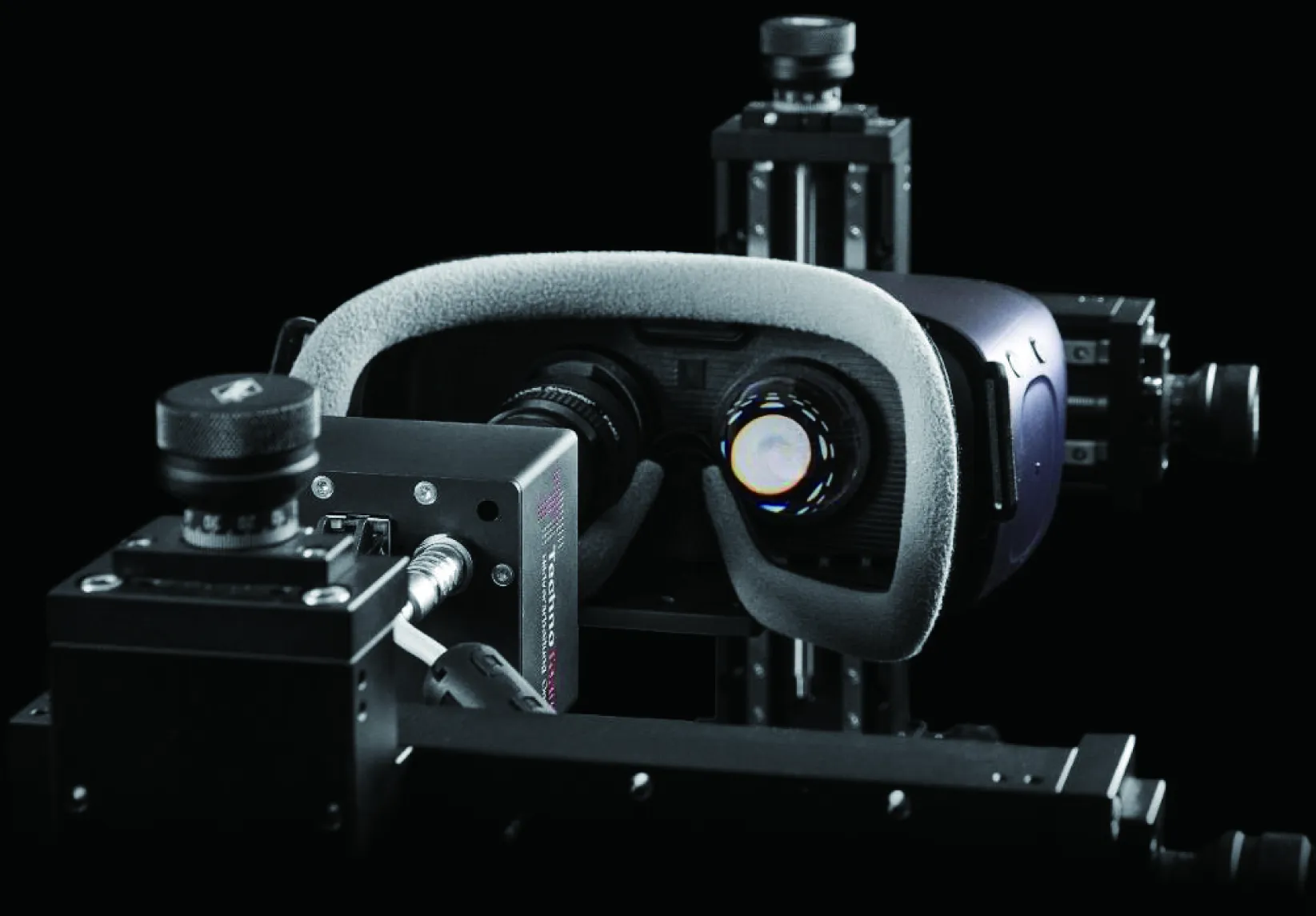

Hệ thống đo lường quang học cho màn hình AR/VR
LMK NED
Dựa trên thiết kế ống kính, cung cấp hai ống kính NED với khoảng cách tiêu cự khác nhau. Cả hai ống kính đều là những ống kính NED đã được kiểm chứng thực tế, với khả năng điều chỉnh tiêu cự thủ công và có khẩu độ dừng trước đã hiệu chỉnh, có đường kính từ 2mm đến 6mm. Kích thước nhỏ gọn của thân ống kính rất lý tưởng cho việc đo lường và kiểm tra các thành phần NED. Vì khoảng cách tiêu cự khác nhau, mỗi ống kính sẽ cung cấp một góc nhìn rộng hơn hoặc độ phân giải pixel cao hơn.
Dựa trên thiết kế ống kính, cung cấp hai ống kính NED với khoảng cách tiêu cự khác nhau. Cả hai ống kính đều là những ống kính NED đã được kiểm chứng thực tế, với khả năng điều chỉnh tiêu cự thủ công và có khẩu độ dừng trước đã hiệu chỉnh, có đường kính từ 2mm đến 6mm. Kích thước nhỏ gọn của thân ống kính rất lý tưởng cho việc đo lường và kiểm tra các thành phần NED. Vì khoảng cách tiêu cự khác nhau, mỗi ống kính sẽ cung cấp một góc nhìn rộng hơn hoặc độ phân giải pixel cao hơn.
Tư vấn với chuyên gia
Tính năng
Ứng dụng sản phẩm
Lĩnh vực ứng dụng LMK NED
ĐO LƯỜNG THIẾT BỊ VR
ĐO LƯỜNG THIẾT BỊ AR
ĐO LƯỜNG AR/VR TRONG Y TẾ
Thông số kỹ thuật
| Lens type | TTNED-40-MFL | TTNED-40-AFL | TTNED-17-AF |
|---|---|---|---|
| Focus operation | Manually controlled focus | Electronically controlled focus | Electronically controlled focus |
| Focal length | 40 mm | 40 mm | 17 mm |
| Focal power | 0 dpt. to + 2 dpt. | - 5 dpt. to + 10 dpt. | - 10 dpt. to + 10 dpt. |
| Focus distance | > 500 mm to infinity | > 100 mm to infinity | > 200 mm to infinity |
| Entrance pupil position | First optical surface at the tip of the lens | First optical surface at the tip of the lens | First optical surface at the tip of the lens |
| Entrance pupil diameter | 2 – 6 mm pinhole diameter of the aperture cap (< 2.5 mm diffraction limited) |
2 – 6 mm pinhole diameter of the aperture cap (< 2.5 mm diffraction limited) |
2 – 5 mm pinhole diameter of the aperture cap (< 2.5 mm diffraction limited ±27° FOV) |
| Field of view (total) | LMK 6-30: ≈ 30° (H) × 26.4° (V) | LMK 6-30: ≈ 30° (H) × 26.2° (V) | LMK 6-30: ≈ 66° (H) × 49° (V) |
| Imaging resolution | approx. 200 cpx/deg | approx. 200 cpx/deg | approx. 98 cpx/deg |
| Length of lens body | ≈ 393.5 mm | ≈ 382 mm | ≈ 357 mm |
| Diameter of lens body | ≈ 35 mm at entrance pupil position ≈ 50 mm approx. 117 mm behind lens tip |
≈ 35 mm at entrance pupil position ≈ 60 mm approx. 198 mm behind lens tip |
≈ 35.4 mm at entrance pupil position ≈ 60 mm approx. 58 mm behind lens tip |
