Hệ thống đo ánh sáng hình ảnh CMOS
LMK 6
Hệ thống đo độ sáng hình ảnh sử dụng phương pháp camera CMOS, có khả năng tính toán hơn 5 triệu dữ liệu Photometric và Colorimetric trong một lần đo. Chỉ với một lần đo, có thể phân tích độ sáng và không gian màu, đồng thời cung cấp độ chính xác cao cho tất cả các pixel nhờ vào việc hiệu chuẩn chính xác. Hiện nay, thiết bị này đang được sử dụng như một tiêu chuẩn đo lường cho các thương hiệu ô tô hạng sang của Đức.
Tư vấn với chuyên gia
Video sản phẩm
Tính năng
Ứng dụng sản phẩm

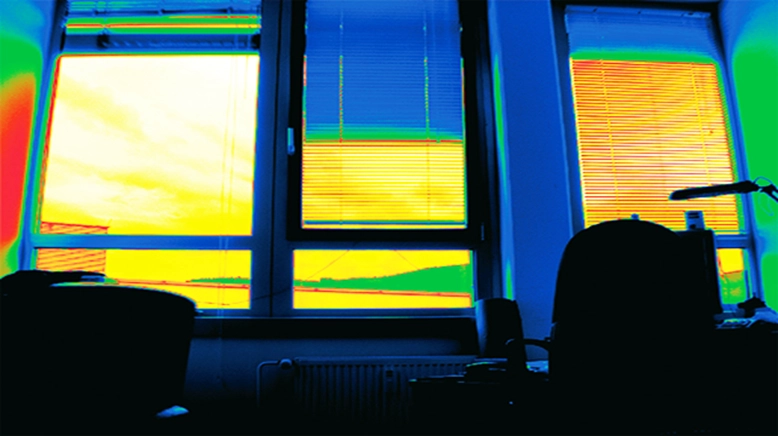

Đo lường đánh giá độ chói theo phương pháp GR, phân tích tình huống giao thông ban đêm, phân tích nguồn độ chói, xác định độ tương phản (nguồn sáng) trong các kịch bản chiếu sáng như không gian làm việc.
RAYDATA / ĐO MÀU SẮC
-

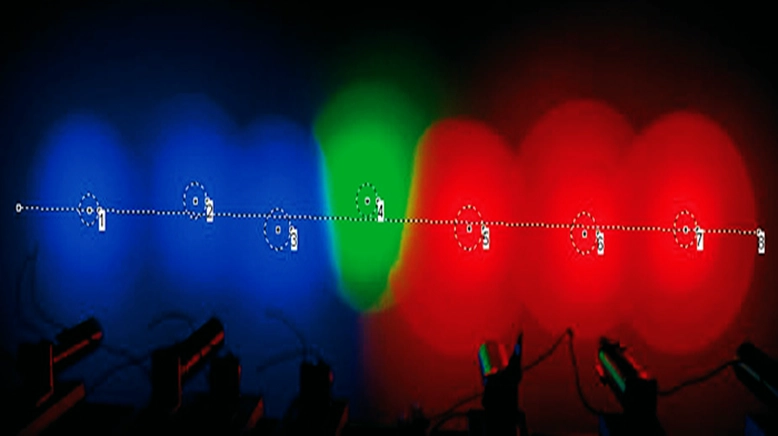

Máy ảnh độ sáng LMK được gắn Goniometer để chụp độ sáng và phân bố ánh sáng của nguồn sáng theo các góc khác nhau, giúp đo phân bố ánh sáng và đo lường Raydata của nguồn sáng.
-
Hình ảnh đo lường qua LMK có thể liên kết với chương trình mô phỏng OPTIS, cho phép kết nối kết quả mô phỏng và kết quả đo thực tế.
ĐO LƯỜNG BLACKMURA
-
Máy ảnh độ sáng LMK được gắn Goniometer để chụp độ sáng và phân bố ánh sáng của nguồn sáng theo các góc khác nhau, giúp đo phân bố ánh sáng và đo lường Raydata của nguồn sáng.
-
Hình ảnh đo lường qua LMK có thể liên kết với chương trình mô phỏng OPTIS, cho phép kết nối kết quả mô phỏng và kết quả đo thực tế.
ĐO DƯ ẢNH MÀN HÌNH
-
Đo lường vết hình ảnh theo thời gian Burn-in có thể được thực hiện thông qua việc chụp liên tục bằng camera độ sáng.
-
Addon Sticking image điều chỉnh thời gian Burn-in của màn hình hiển thị theo nhiệt độ và thời gian của mẫu hình cờ ca-rô, cho phép thực hiện bài kiểm tra vết hình ảnh.
-
Tiêu chuẩn đánh giá màn hình hiển thị ô tô Đức (DFF) sử dụng phương pháp đo Sticking image qua LMK.
ĐO GÓC NHÌN
-
Đo lường vết hình ảnh theo thời gian Burn-in có thể được thực hiện thông qua việc chụp liên tục bằng camera độ sáng.
-
Addon Sticking image điều chỉnh thời gian Burn-in của màn hình hiển thị theo nhiệt độ và thời gian của mẫu hình cờ ca-rô, cho phép thực hiện bài kiểm tra vết hình ảnh.
-
Tiêu chuẩn đánh giá màn hình hiển thị ô tô Đức (DFF) sử dụng phương pháp đo Sticking image qua LMK.
Thông số kỹ thuật
Hệ thống đo ánh sáng bằng cảm biến CMOS
LMK 6

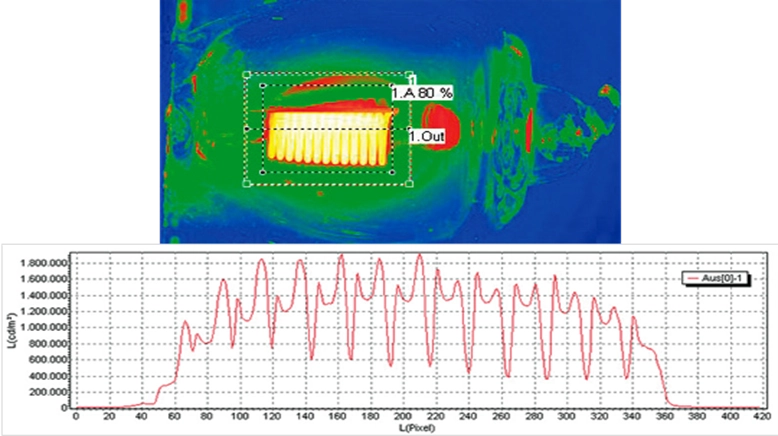

Với máy đo độ sáng loại hình ảnh, có thể thực hiện phân tích độ sáng và màu sắc tại các vị trí và khu vực mà người dùng mong muốn trên hình ảnh đã được đo lường.

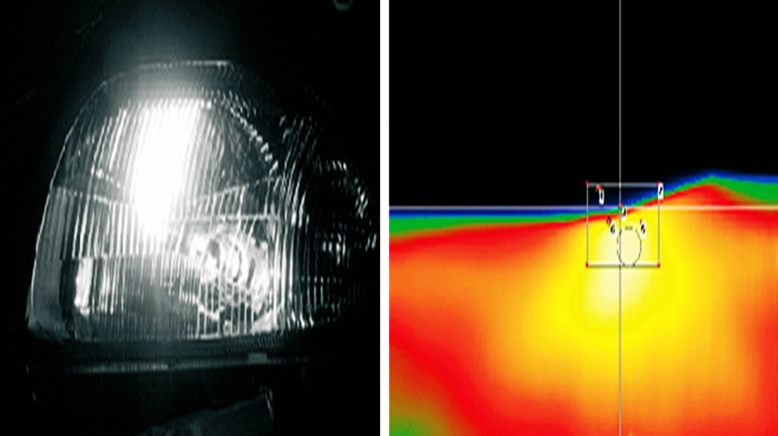

Sản phẩm này chủ yếu được sử dụng cho nghiên cứu và phát triển (R&D) để đo độ sáng của các đối tượng như HUD, Cluster, Navigation, Button trong xe ô tô (cho các thiết bị trong xe) và các đèn như đèn pha (Head lamp), đèn hậu (Rear lamp) cho các thiết bị ngoài trời.
Ngoài mục đích R&D, trong dây chuyền sản xuất, hệ thống này có thể tự động theo dõi bề mặt phát sáng của màn hình hiển thị và thực hiện kiểm tra toàn bộ để xác định sự có mặt hay không của lỗi.
Tính năng bổ sung
-
Tương thích với MS Office® và tất cả các tài liệu, cũng như dữ liệu đo lường
-
Tích hợp ngôn ngữ kịch bản TCL mới để kết nối và ghi lại các chức năng sử dụng thường xuyên
-
Tăng tốc độ xử lý tương tác và xử lý hình ảnh
-
Một số chức năng thiết yếu trong LabSoft có thể được kết nối với các ứng dụng phần mềm khác qua ActiveX
-
Có thể chuyển đổi giá trị màu X, Y, Z đã đo sang các giá trị màu khác (ví dụ: RGB, XYZ, sRGB, EBU-RGB, Lxy, Luv, Lab*, HIS, HSV)
| Phân loại | LMK6-5 | LMK6-12 | LMK5-1 | LMK5-5 |
| Số sê-ri | TTQ | TTS | TTE | TTF |
| Cảm biến hình ảnh | IMX250 | IMX253 | ICX285 | ICX655 |
| Loại | CMOS Global Shutter | CMOS Global Shutter | CCD Exview HAD | CCD Super HAD |
| Góc đo | 2/3" 11.1mm | 1.1" 17.6mm | 2/3" 11.1mm | 2/3" 11.1mm |
| Kích thước điểm ảnh | 3.45 μm | 3.45 μm | 6.45 μm | 3.45 μm |
| Độ phân giải ADC | 12 Bit | 12 Bit | 14 Bit | 14 Bit |
| Độ phân giải pixel | 5.07 MP | 12.37 MP | 1.45 MP | 5.08 MP |
| Số pixel theo chiều ngang | 2464 | 4112 | 1392 | 2456 |
| Kích thước cảm biến theo chiều ngang | 8.5 mm | 14.2 mm | 9.0 mm | 8.5 mm |
| Số pixel theo chiều dọc | 2056 | 3008 | 1040 | 2068 |
| Kích thước cảm biến theo chiều dọc | 7.1 mm | 10.4 mm | 6.7 mm | 7.1 mm |
| Đường kính bộ lọc nội bộ | 18 mm | 23 mm | 18 mm | 18 mm |
| Housing 1 | LMK61 | LMK6-52-Color | LMK5 | LMK5-Color |
| Housing 2 | LMK6-124 Color (with 8 Filter) | - | - | - |
| Trục quang học (Over base, mm) | 35 | 40 | 35 | 35 |
| Lựa chọn ống kính | Tamron M23 và các ống kính đặc biệt | New Tamron M1115 Series | Tamron M23 và các ống kính đặc biệt | Tamron M23 và các ống kính đặc biệt |
| Ống kính tự động (focal và aperture có thể điều chỉnh) | Có thể sử dụng thêm | Có thể sử dụng thêm | - | - |
| Trigger | Cao cấp 6 | Cao cấp | Tiêu chuẩn | Tiêu chuẩn |
| Modulation | Đo thời gian tích hợp trong máy ảnh và thiết lập thời gian tích hợp N | Đo thời gian tích hợp trong máy ảnh và thiết lập thời gian tích hợp N | Thiết lập thời gian tích hợp N | Thiết lập thời gian tích hợp N |
| Dải thời gian tích hợp | 100μs ... 15s | 100μs ... 15s | 100μs ... 15s | 100μs ... 15s |
| Dải thời gian tích hợp (specification) | 1ms ... 3s | 1ms ... 3s | 1ms ... 3s | 1ms ... 3s |
| Độ nhạy quang học (cd/m²)/(LSB/s) | 0.0025 | 0.0025 | 0.00055 | 0.0007 |
| Lmax @ 1ms (k=4) | 10000 ㏅/㎡ | 10000 ㏅/㎡ | 7000 ㏅/㎡ | 10000 ㏅/㎡ |
| Lmax @ 3s (k=4) | 3.3 ㏅/㎡ | 3.3 ㏅/㎡ | 2.6 ㏅/㎡ | 3.2 ㏅/㎡ |
| Bộ lọc mật độ trung lập | ND1.2 và 3 Φ35.5mm | ND1.2 và 3 Φ55/77mm | ND1.2 và 3 Φ35.5mm | ND1.2 và 3 Φ35.5mm |
| Smear | Không có smear | Không có smear | Sửa lỗi t11ms | Sửa lỗi t11ms |
| Sự phù hợp phổ | f'1 < 4% | f'1 < 4% | f'1 < 4% | f'1 < 4% |
