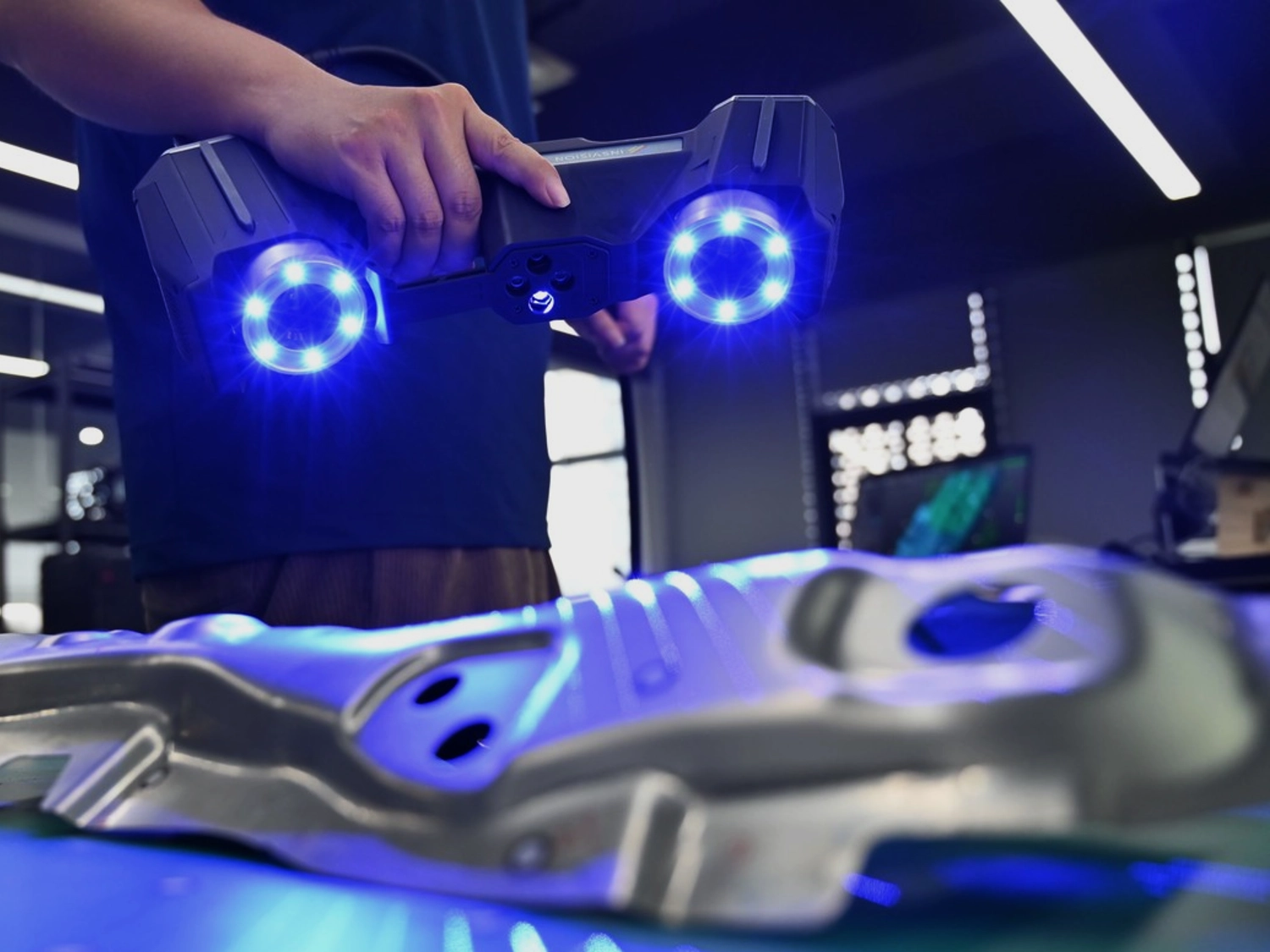

BetaScan S1 – 고성능 산업용 블루 레이저 3D 스캐너

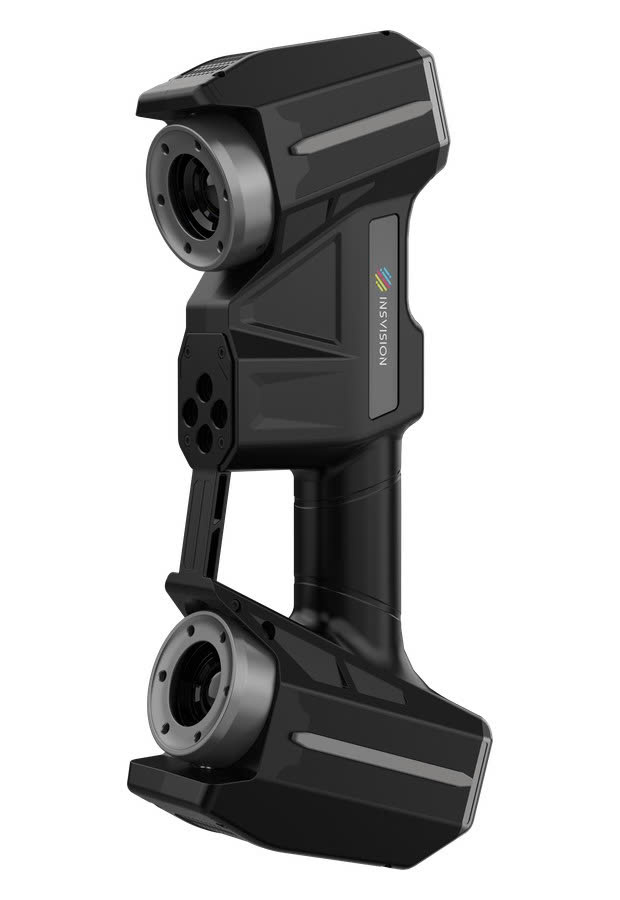

BetaScan Elite S1

BetaScan S1은 초당 최대 830만 회 측정이 가능한 스캔 속도와 3가지 지능형 블루 레이저 모드를 통해 대형 부품, 복잡한 형상 및 깊은 오목부를 신속하게 디지털화할 수 있습니다.

특히 지능형 폐루프 피드백 기술(Intelligent Closed-Loop Feedback) 을 통해 누락된 홀 데이터를 자동으로 추가 스캔하여 완전하고 신뢰성 높은 3D 데이터를 확보할 수 있습니다. 이를 통해 기업의 검사 효율성과 역설계(Reverse Engineering) 생산성을 극대화할 수 있습니다.

전문가 상담

제품 비디오

제품 특징

1 모든 측정 규모에 대응하는 유연한 스캔 성능

BetaScan S1은 혁신적인 블루 레이저 광원 구성을 적용하여 다양한 표면 및 측정 요구사항에 따라 스캔 모드를 유연하게 전환할 수 있습니다.

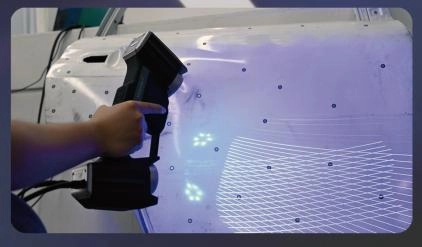

50개의 교차 블루 레이저 라인: 넓은 영역을 고속으로 스캔하여 일반적인 부품부터 대형 공작물까지 효율적으로 3D 디지털화할 수 있습니다.

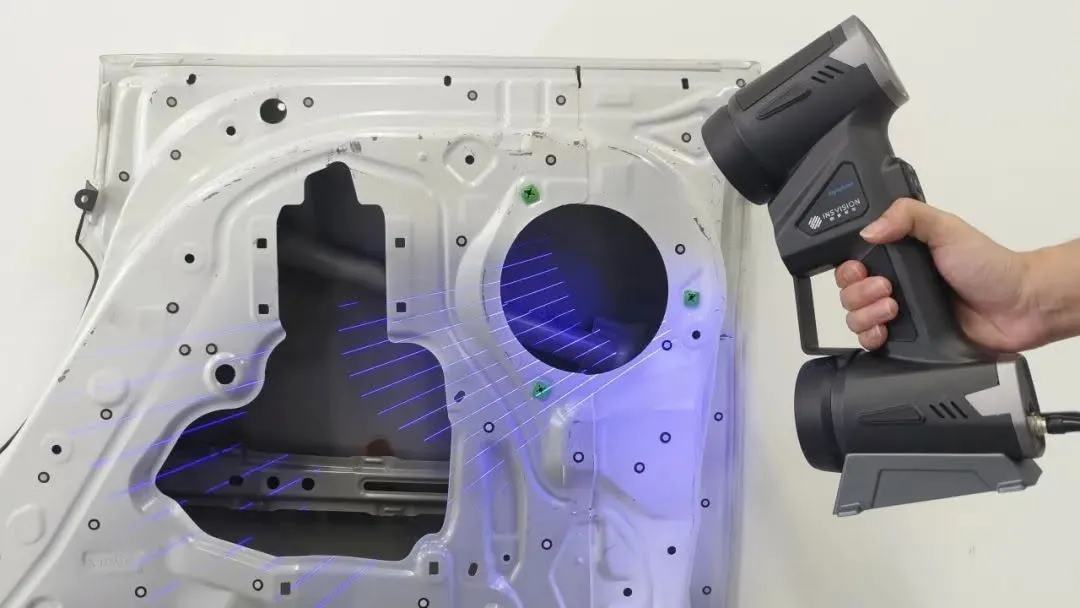

17개의 평행 블루 레이저 라인: 고해상도 측정에 최적화되어 미세 형상, 경계선 및 날카로운 모서리까지 누락 없이 정밀하게 포착합니다.

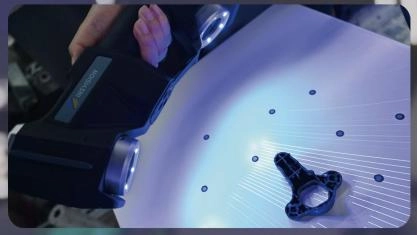

단일 블루 레이저 라인: 집광된 레이저 빔을 통해 깊은 홀이나 오목한 홈 등 접근이 어려운 영역의 데이터를 정밀하게 획득합니다.

2 초고속 스캔 성능

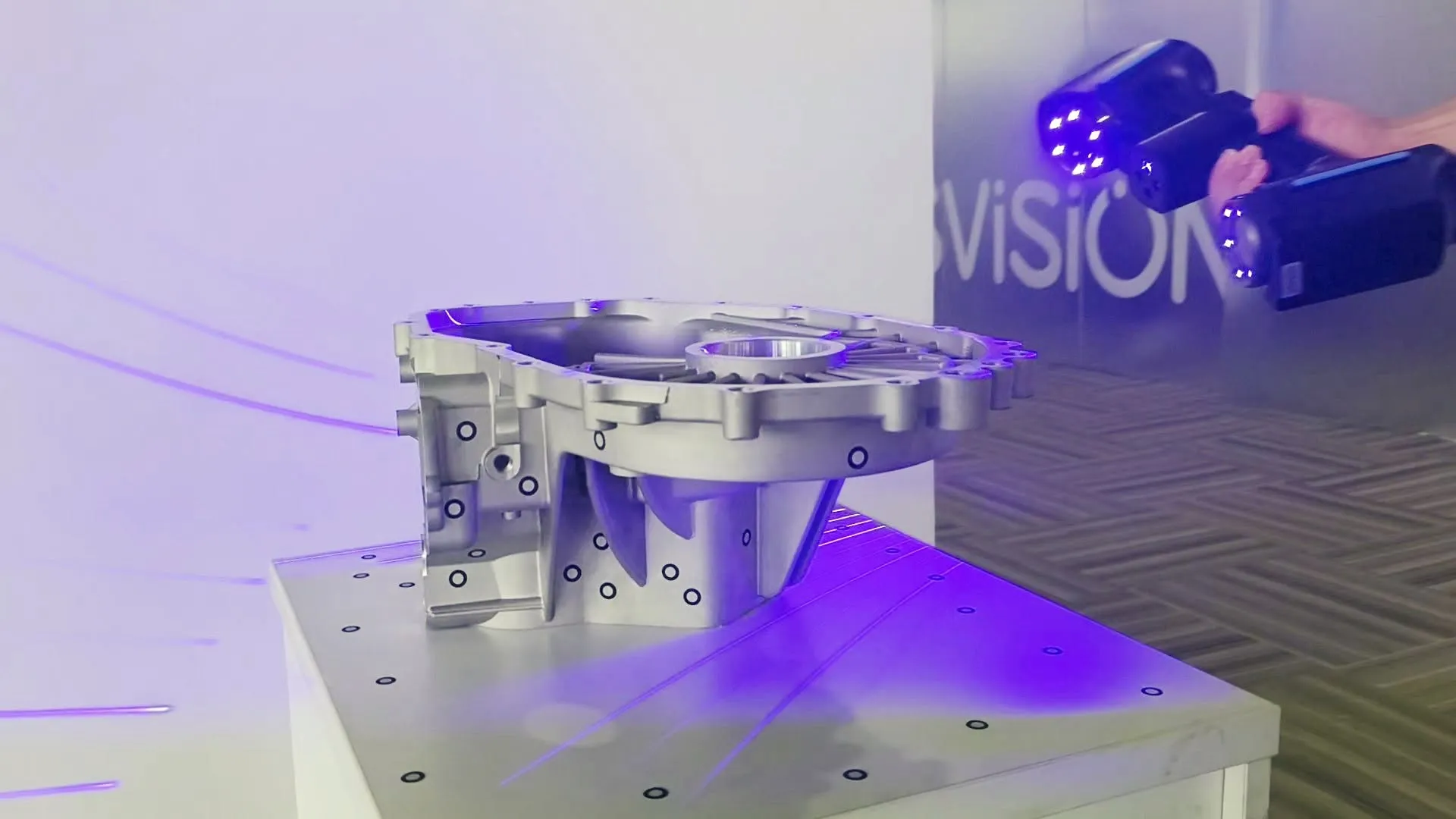

BetaScan S1은 초당 최대 830만 회의 측정 데이터 획득을 지원하여 대상물의 스캔 시간을 크게 단축합니다.
실시간 데이터 처리 기능을 통해 기업은 측정 정확도를 유지하면서 품질 검사(QC/QA) 속도를 높이고 제품 개발 주기를 단축할 수 있습니다.

3 홀 자동 재스캔 및 지능형 폐루프 피드백 기술

BetaScan S1 소프트웨어의 핵심 기능 중 하나는 홀을 자동으로 인식하고 누락된 영역을 추가 스캔하는 기능입니다.
지능형 폐루프 피드백 시스템이 나사 구멍, 볼트 체결 구멍 등의 홀 주변에서 누락된 형상 데이터를 자동으로 분석하고 재스캔을 수행하여 필요한 정보를 보완합니다.
복잡한 수동 조작 없이도 완성도 높은 3D 모델을 생성할 수 있습니다.

4 높은 작업 효율성과 측정 정밀도

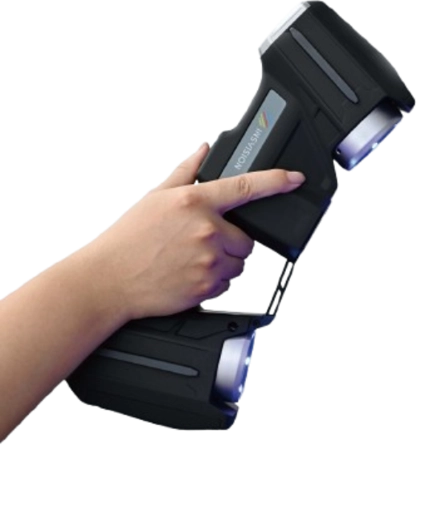

BetaScan S1은 까다로운 산업 생산 환경에 최적화된 설계로 원활한 스캔 작업과 간편한 조작, 높은 신뢰성을 제공합니다.
강력한 하드웨어와 지능형 소프트웨어의 결합을 통해 측정 프로세스를 표준화하고 측정 오류를 최소화하며 운영 비용을 최적화할 수 있습니다.

1 모든 측정 규모에 대응하는 유연한 스캔 성능

BetaScan S1은 혁신적인 블루 레이저 광원 구성을 적용하여 다양한 표면 및 측정 요구사항에 따라 스캔 모드를 유연하게 전환할 수 있습니다.
50개의 교차 블루 레이저 라인: 넓은 영역을 고속으로 스캔하여 일반적인 부품부터 대형 공작물까지 효율적으로 3D 디지털화할 수 있습니다.
17개의 평행 블루 레이저 라인: 고해상도 측정에 최적화되어 미세 형상, 경계선 및 날카로운 모서리까지 누락 없이 정밀하게 포착합니다.
단일 블루 레이저 라인: 집광된 레이저 빔을 통해 깊은 홀이나 오목한 홈 등 접근이 어려운 영역의 데이터를 정밀하게 획득합니다.

2 초고속 스캔 성능

BetaScan S1은 초당 최대 830만 회의 측정 데이터 획득을 지원하여 대상물의 스캔 시간을 크게 단축합니다.
실시간 데이터 처리 기능을 통해 기업은 측정 정확도를 유지하면서 품질 검사(QC/QA) 속도를 높이고 제품 개발 주기를 단축할 수 있습니다.

3 홀 자동 재스캔 및 지능형 폐루프 피드백 기술

BetaScan S1 소프트웨어의 핵심 기능 중 하나는 홀을 자동으로 인식하고 누락된 영역을 추가 스캔하는 기능입니다.
지능형 폐루프 피드백 시스템이 나사 구멍, 볼트 체결 구멍 등의 홀 주변에서 누락된 형상 데이터를 자동으로 분석하고 재스캔을 수행하여 필요한 정보를 보완합니다.
복잡한 수동 조작 없이도 완성도 높은 3D 모델을 생성할 수 있습니다.

4 높은 작업 효율성과 측정 정밀도

BetaScan S1은 까다로운 산업 생산 환경에 최적화된 설계로 원활한 스캔 작업과 간편한 조작, 높은 신뢰성을 제공합니다.
강력한 하드웨어와 지능형 소프트웨어의 결합을 통해 측정 프로세스를 표준화하고 측정 오류를 최소화하며 운영 비용을 최적화할 수 있습니다.

기술 사양

Model		BetaScan S1	BetaScan Elite S1
Scanning Mode	High-speed scanning	26 crossed blue laser lines	50 crossed blue laser lines
	Precision scanning	17 parallel blue laser lines	17 parallel blue laser lines
	Deep hole scanning	1 single blue laser line	1 single blue laser line
Accuracy		up to 0.020mm
Measurement rate		6,000,000 measurements/s	8,300,000 measurements/s
Scanning area		up to 650mm×550mm
Laser class		Class II (Eye safe)
Resolution		up to 0.01mm
Volumetric accuracy		0.015mm+0.035mm/m 0.015mm+0.025mm/m (working with photogrammetric scale bar)
Working distance		300mm (200mm fine mode)
Depth of field		550mm
Output formats		stl, ply, obj, txt etc.
Operating temperature		-10°C to 40°C
Product dimensions		L×W×H：340×145×70mm
Product weight		1.15kg
Interface type		USB 3.0
Minimum computer requirements		OS: Windows 10 or later (64-bit required) GPU: NVIDIA GTX/RTX series (e.g., RTX 4060 or higher) VRAM: 8 GB or more CPU: Intel Core i7-13700H or better RAM: 32 GB or higher
