V-Track – 차세대 3D 광학 트래킹 측정 시스템

무한한 스캐닝의 가능성

V-Track은 업계 최고 수준의 108개 레이저 라인과 모바일 트래킹 기술 및 핸드헬드 레이저 스캐닝 기술을 통합한 계측 등급의 3D 광학 측정 시스템으로 복잡한 형상부터 대형 산업용 부품까지 다양한 대상의 3D 디지털화를 효율적으로 지원합니다. AI 기반 기하학적 특징 인식 기술, 광역 사진 측량 기술 및 유연한 모듈형 Dual-Core 설계를 통해 마커 없이 스캐닝이 가능하며, 데이터를 신속하게 수집하고 포인트 클라우드 밀도를 최적화하는 동시에 최대 0.02mm의 측정 정확도를 구현합니다. 초경량 탄소섬유 설계 무선 연결 및 얼굴 인식 기반 보안 기능을 갖춘 V-Track은 산업용 3D 측정 환경에서 작업 효율성과 운용 유연성은 물론 측정 신뢰성까지 향상시킵니다.

전문가 상담

제품 비디오

제품 특징

1 뛰어난 성능의 3D 광학 트래킹 기술

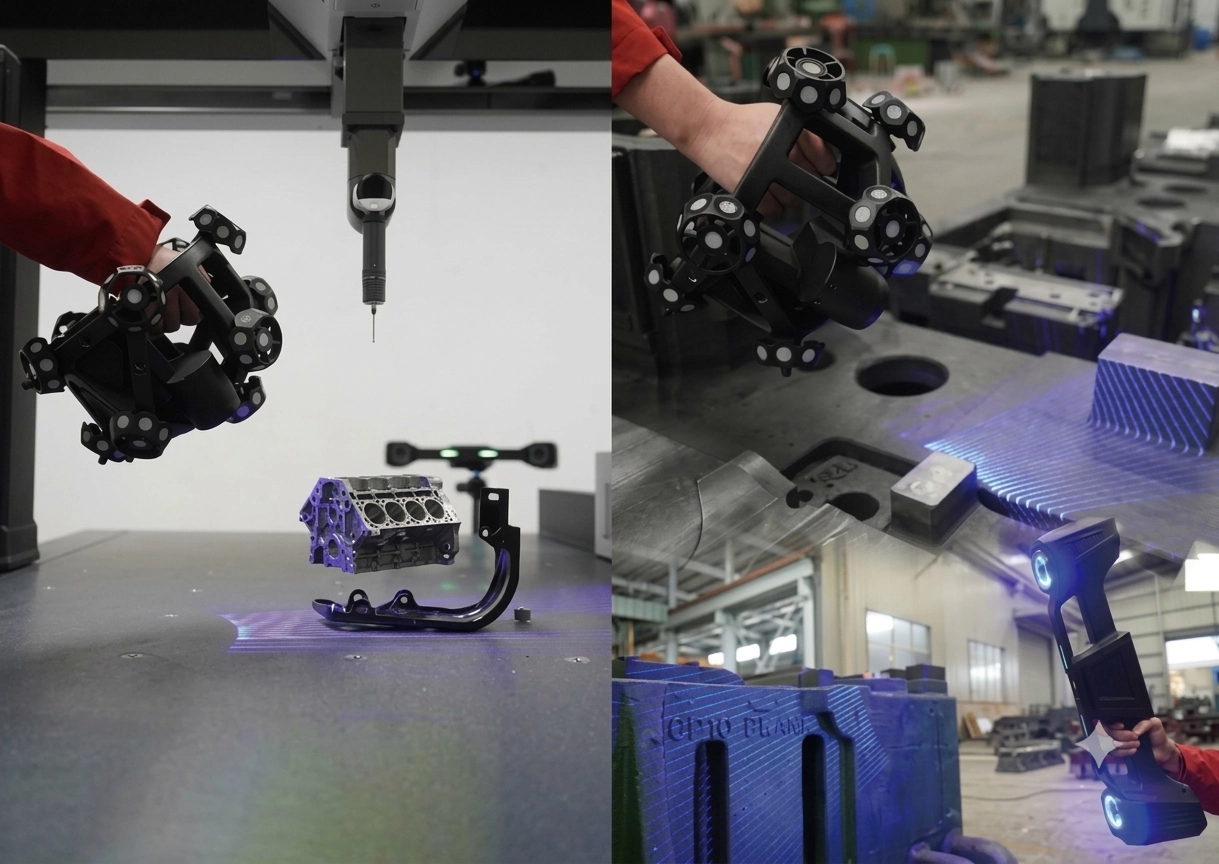

V-Track은 108개의 레이저 라인과 광학 트래킹 기술을 결합한 고정밀 3D 측정 시스템입니다.
대형 산업용 부품의 3D 데이터를 유연하고 효율적으로 획득할 수 있습니다.
복잡한 곡면, 깊은 홀 및 미세한 기하학적 형상을 정밀하게 스캔할 수 있으며 스캔당 측정 범위, 포인트 클라우드 밀도 및 측정 속도를 향상시킵니다.

2 마커리스 스캐닝 – 측정 시간 최적화

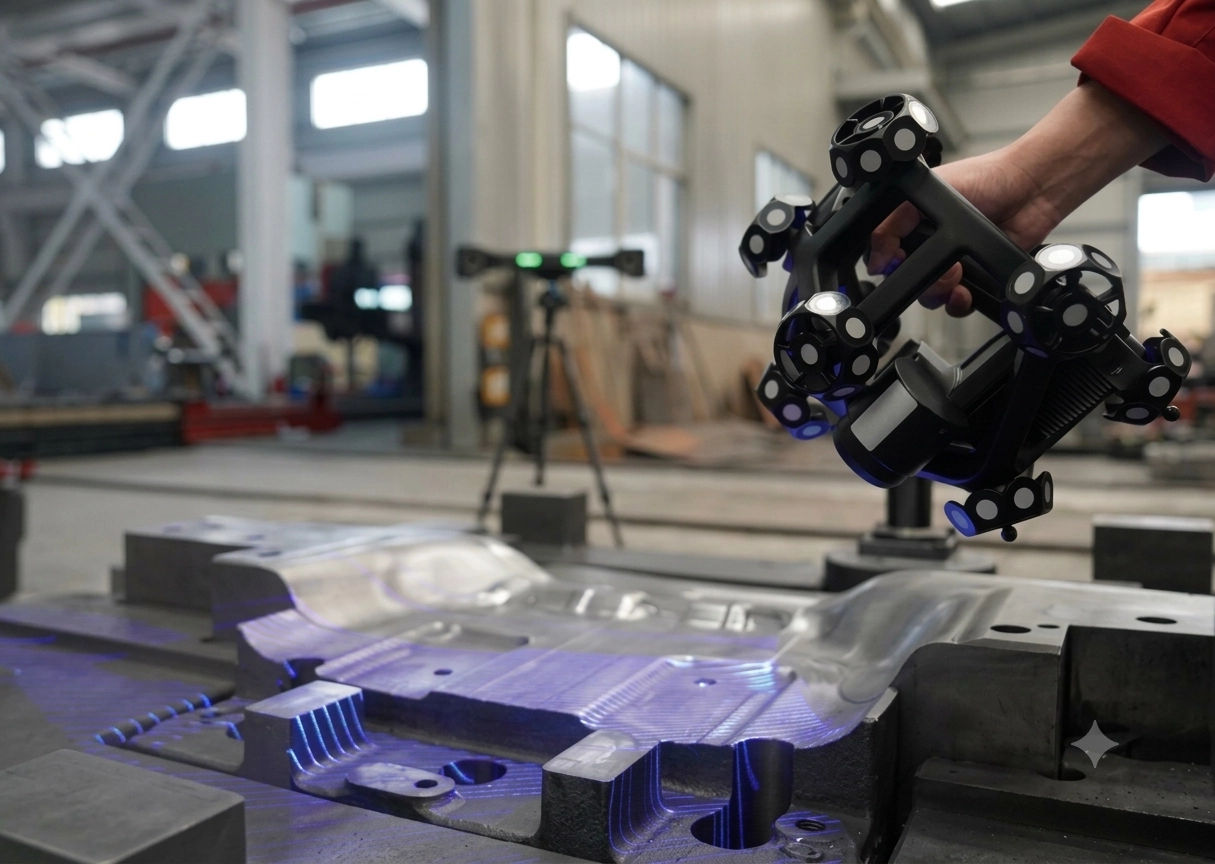

광역 트래킹 및 사진측량 기술을 적용했습니다.
V-Track은 측정 대상물에 마커를 수동으로 부착하지 않고도 스캔을 시작할 수 있습니다.
무선 연결을 통해 작업자가 측정 대상물 주변을 자유롭게 이동하며 유연하게 측정할 수 있습니다.
준비 시간을 단축하고 대형 부품이나 복잡한 형상의 측정 작업을 더욱 편리하게 수행할 수 있습니다.

3 지능형 AI – 측정 데이터 자동 인식 및 최적화

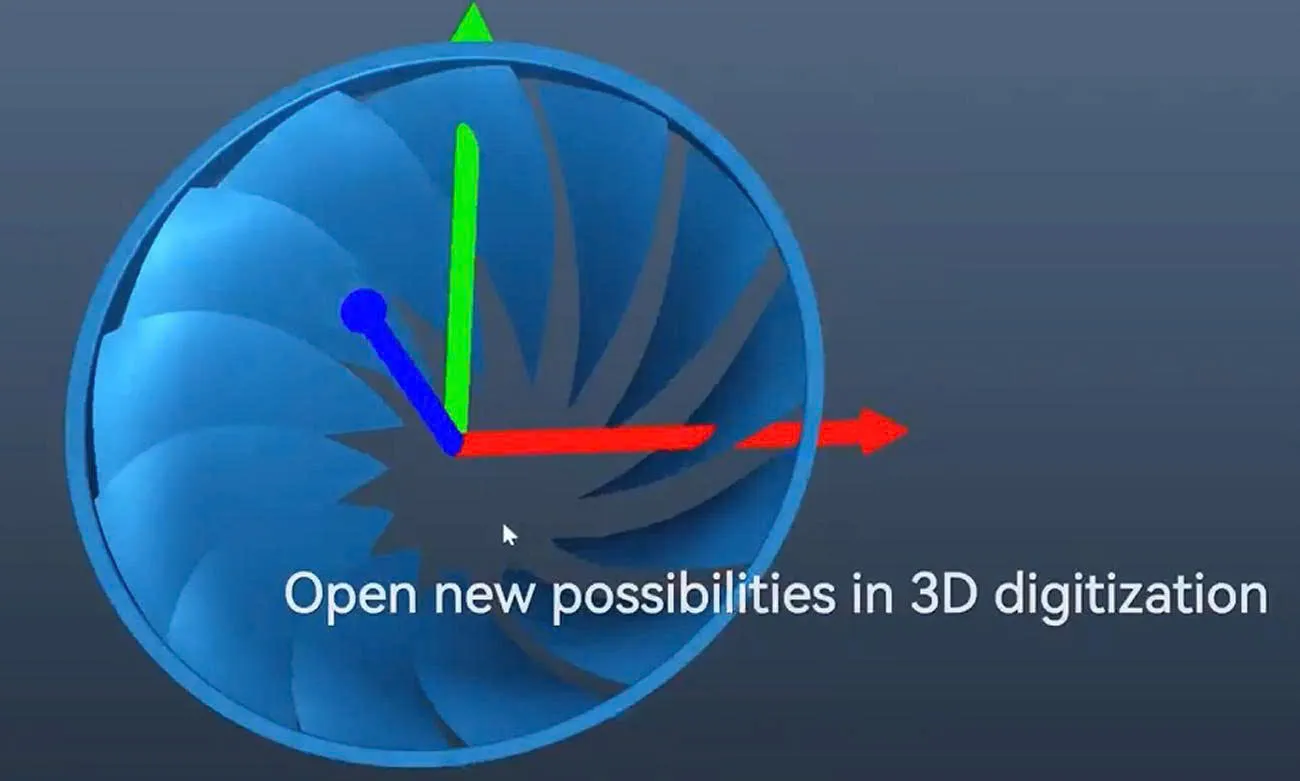

내장된 AI 알고리즘이 스캔 과정에서 홀, 모서리 및 주요 형상 요소를 신속하게 인식합니다.
지능형 해상도 분배 기술을 통해 정밀 측정이 필요한 영역에 데이터를 집중적으로 확보합니다.
직관적인 컬러맵을 통해 실시간으로 데이터의 수집 상태와 측정 대상의 스캔 완성도를 확인할 수 있습니다.

4 최대 0.02mm 측정 정확도 – 유연한 듀얼 코어 설계

V-Track은 최대 0.02mm의 측정 정확도를 제공합니다.
열팽창 계수가 낮은 탄소섬유 소재의 본체를 적용하여 광학 시스템의 안정성을 유지하도록 설계되었습니다.

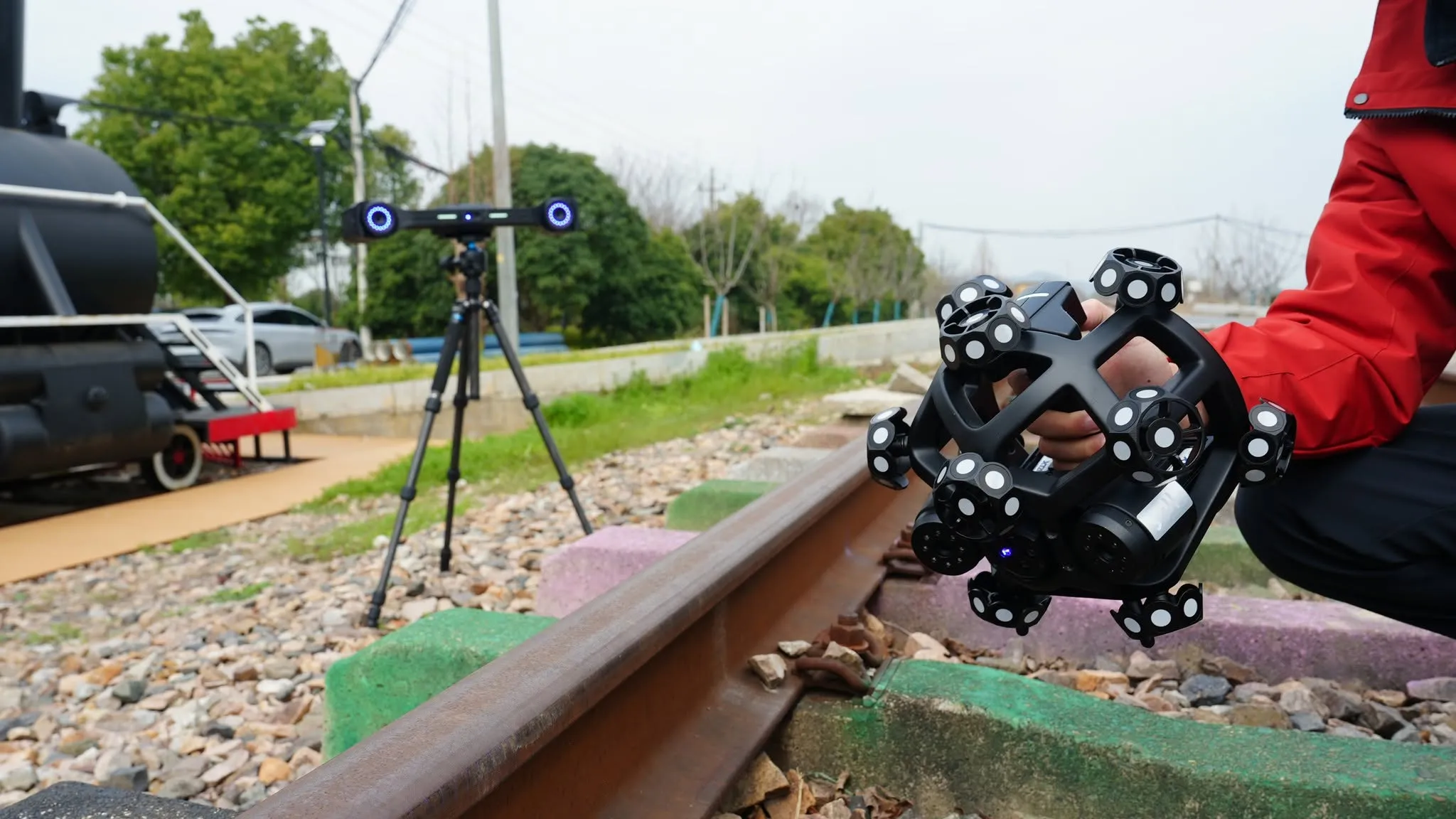

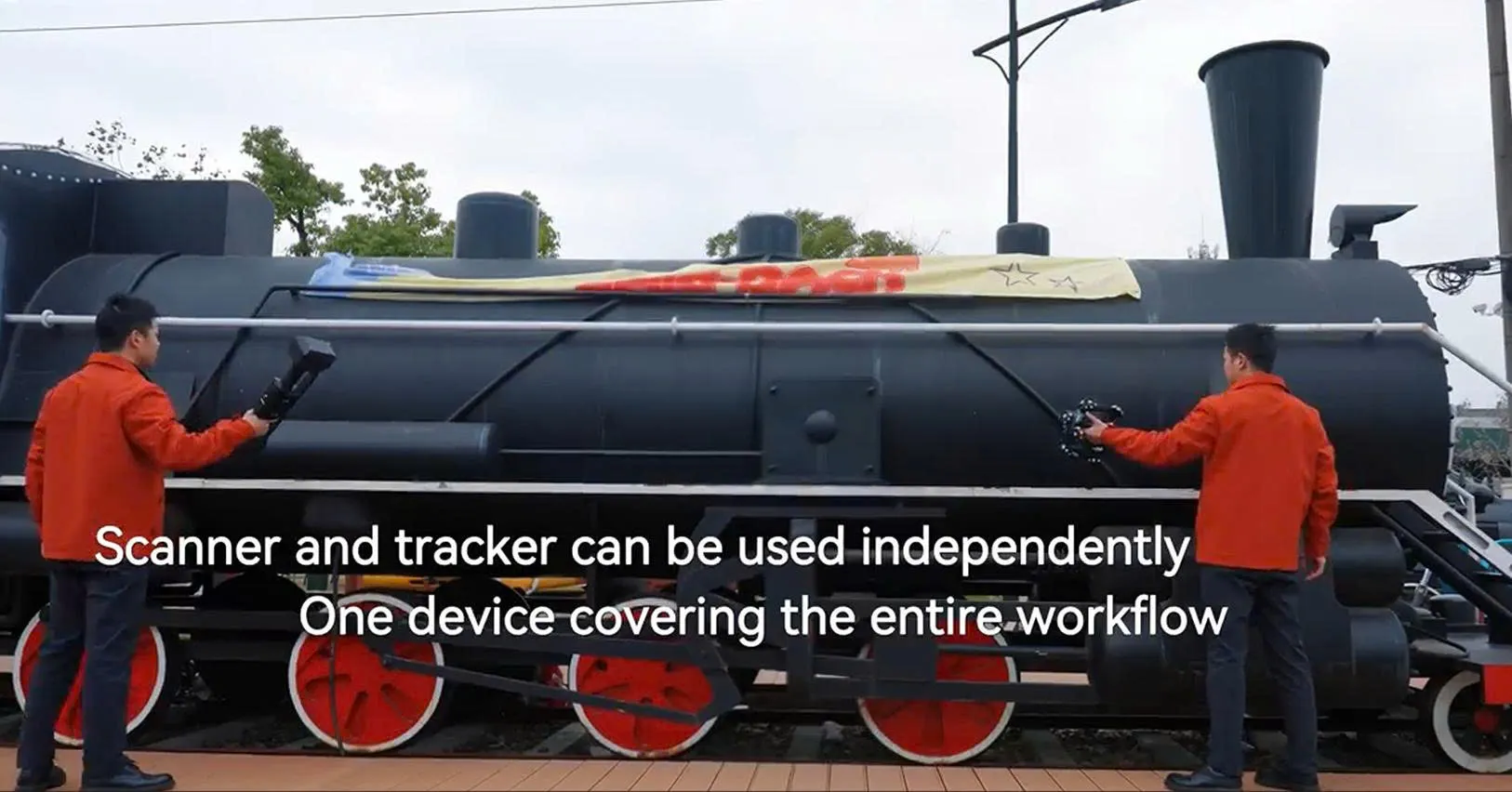

모듈형 듀얼 코어(Dual-Core) 아키텍처를 통해 3D 스캐너와 트래커를 연동하여 사용하거나 각각 독립적으로 운용할 수 있어 다양한 측정 요구사항에 유연하게 대응합니다.

1 뛰어난 성능의 3D 광학 트래킹 기술

V-Track은 108개의 레이저 라인과 광학 트래킹 기술을 결합한 고정밀 3D 측정 시스템입니다.
대형 산업용 부품의 3D 데이터를 유연하고 효율적으로 획득할 수 있습니다.
복잡한 곡면, 깊은 홀 및 미세한 기하학적 형상을 정밀하게 스캔할 수 있으며 스캔당 측정 범위, 포인트 클라우드 밀도 및 측정 속도를 향상시킵니다.

2 마커리스 스캐닝 – 측정 시간 최적화

광역 트래킹 및 사진측량 기술을 적용했습니다.
V-Track은 측정 대상물에 마커를 수동으로 부착하지 않고도 스캔을 시작할 수 있습니다.
무선 연결을 통해 작업자가 측정 대상물 주변을 자유롭게 이동하며 유연하게 측정할 수 있습니다.
준비 시간을 단축하고 대형 부품이나 복잡한 형상의 측정 작업을 더욱 편리하게 수행할 수 있습니다.

3 지능형 AI – 측정 데이터 자동 인식 및 최적화

내장된 AI 알고리즘이 스캔 과정에서 홀, 모서리 및 주요 형상 요소를 신속하게 인식합니다.
지능형 해상도 분배 기술을 통해 정밀 측정이 필요한 영역에 데이터를 집중적으로 확보합니다.
직관적인 컬러맵을 통해 실시간으로 데이터의 수집 상태와 측정 대상의 스캔 완성도를 확인할 수 있습니다.

4 최대 0.02mm 측정 정확도 – 유연한 듀얼 코어 설계

V-Track은 최대 0.02mm의 측정 정확도를 제공합니다.
열팽창 계수가 낮은 탄소섬유 소재의 본체를 적용하여 광학 시스템의 안정성을 유지하도록 설계되었습니다.
모듈형 듀얼 코어(Dual-Core) 아키텍처를 통해 3D 스캐너와 트래커를 연동하여 사용하거나 각각 독립적으로 운용할 수 있어 다양한 측정 요구사항에 유연하게 대응합니다.

기술 사양

Model <		V-Track
Scanning Mode	High-Speed Scanning	50 crossed blue laser lines
	Precision Scanning	7 parallel blue laser lines
	Deep Hole Scanning	1 single blue laser line
	Tracker Scanning	50 crossed blue laser lines
Laser line bundle		108 beams
Accuracy		Up to 0.020mm（Scanner）、Up to 0.025mm（Tracker）
Measurement Rate		up to 7,100,000 measurements/s
Scanning Area		Up to 1100mm×800mm（Scanner）、Up to 2600mm×2200mm（Tracker）
Laser Class		Class II（Eye Safe）
Data Security		Facial Recognition
Resolution		Minimum 0.01mm
Volumetric Accuracy	10.0m³	0.060mm（3.2m）
	25.0m³	0.083mm（4.2m）
	37.0m³	0.105mm（5.2m）
Volumetric Accuracy（Working with a photogrammetry system）		0.044mm+0.012mm/m
Recommended Scan Size Range		10~8000mm
Stand-off distance		300mm
Depth of Field		650mm（Scanner）、2300mm（Tracker）
Output Formats		stl, ply, igs, asc,etc. can be customized
Operating Temperature		-10℃ to 40℃
Via Ethernet		Via Wireless Wi-Fi 6.0
