MaxSHOT3D | Giải pháp photogrammetry cho các dự án quy mô lớn.

Máy quét 3D

MaxSHOT 3D

HandySCAN SILVER Series HandySCAN BLACK Series HandySCAN MAX Series Go!SCAN 3D MetraSCAN 3D MetraSCAN 3D-R CUBE-R Automation Kit HandyPROBE

Video

Tính năng

Linh kiện

Giới thiệu chung

Hệ thống đo quang học bằng phương pháp chiếu sáng quang học

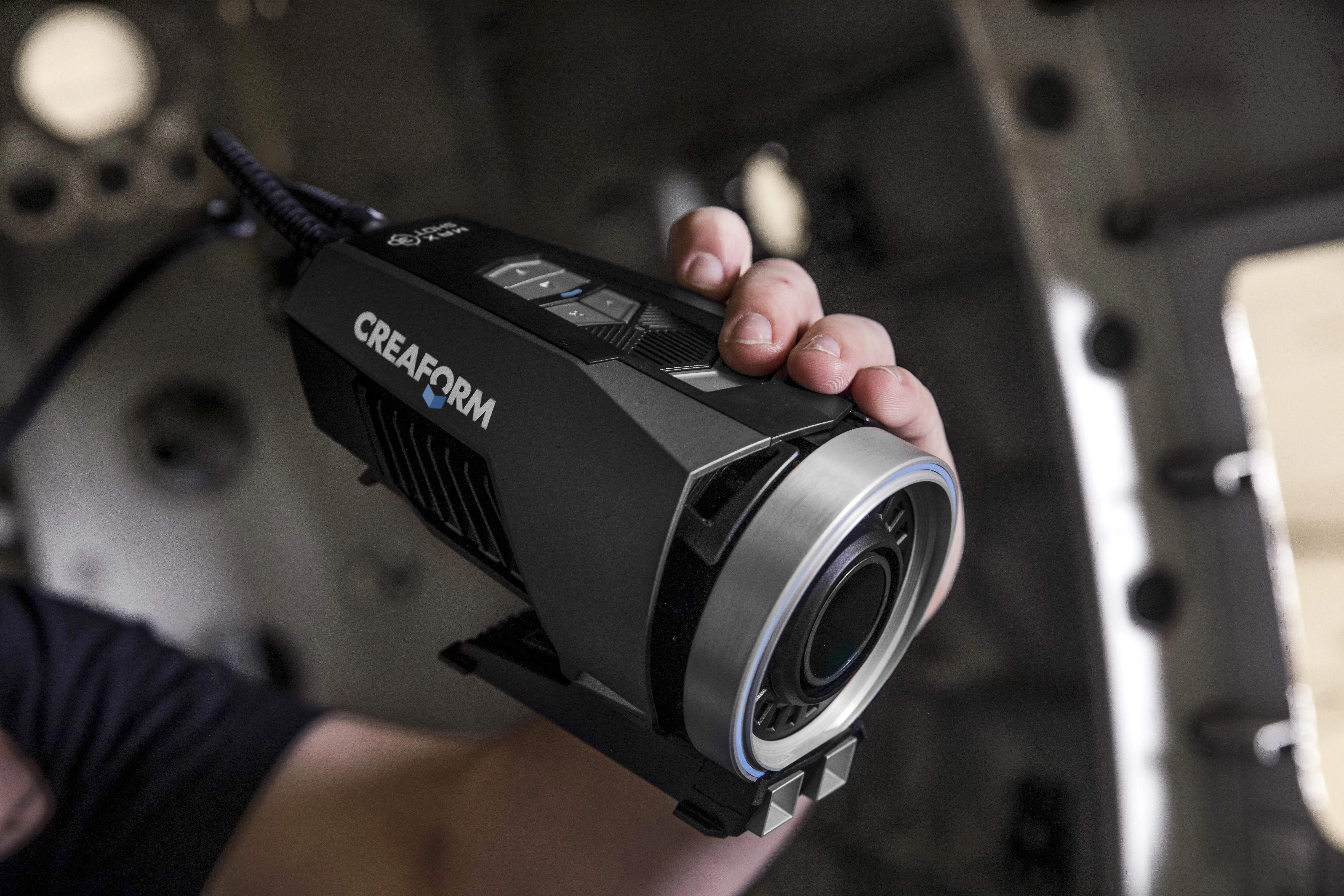

MaxSHOT 3D

Đạt được độ chính xác tối ưu trong các dự án đo lường quy mô lớn

MaxSHOT 3D là ứng dụng photogrammetry cung cấp độ chính xác và hiệu quả cao nhất cho các dự án đo lường quy mô lớn, với các bộ phận từ 2 đến 10 mét hoặc thậm chí lớn hơn. Độ chính xác cao lên đến 0,015mm/m giúp nâng cao sự ổn định cho công việc, trong khi phần mềm dễ sử dụng cùng tính năng hướng dẫn giúp mọi người đều có thể sử dụng một cách dễ dàng. Chức năng phản hồi tự động giúp giảm thiểu sai sót. Khi kết hợp với các máy quét của Creaform như MetraSCAN, HandySCAN hoặc thiết bị PCMM, MaxSHOT mang lại hiệu suất tối ưu. Với độ chính xác cao của MaxSHOT, bạn có thể thu được dữ liệu độ phân giải cao từ các máy quét và xử lý chúng một cách hoàn hảo.

Tư vấn với chuyên gia

Video sản phẩm

Tính năng

1 Độ chính xác cao

MaxSHOT 3D được phát triển để dễ dàng sử dụng và đảm bảo độ chính xác cao. Nó cung cấp phép đo 3D chính xác, lặp lại và đáng tin cậy cho các bộ phận lớn trong các lĩnh vực rộng lớn như hàng không vũ trụ, công nghiệp nặng, năng lượng và vận tải.

Độ chính xác không gian: 0.015 mm/m
Độ lệch trung bình: 0.005 mm/m
Kết quả kiểm tra phê duyệt đạt tiêu chuẩn VDI/VDE 2634 part 1

2 Phương pháp sử dụng tiện lợi

MaxSHOT 3D giúp công việc trở nên thuận tiện hơn trong mọi môi trường thu thập dữ liệu, bất kể kích thước, độ phức tạp, hình dạng hay sự lắp ráp của bộ phận. Nó hỗ trợ mượt mà quy trình kiểm tra và kỹ thuật đảo ngược (reverse engineering).

Công cụ chẩn đoán phần mềm trực quan
Nút đa chức năng: Tương tác đơn giản với phần mềm VXelements
Khung chiếu laser: Cung cấp phản hồi thời gian thực GO/NO-GO đối với ảnh đo
Điều khiển và vận hành trực quan: Học một cách dễ dàng và có thể sử dụng được ngay lập tức.

3 Tính di động vượt trội

MaxSHOT 3D được thiết kế nhẹ nhàng để sử dụng trong các môi trường sản xuất/công trường. Nó có thể dễ dàng di chuyển và lưu trữ trong hộp đựng, với thiết kế công thái học giúp tăng cường sự tiện lợi trong đo lường cho người sử dụng, đảm bảo có thể thực hiện các dự án quy mô lớn.

Nhẹ và kích thước nhỏ: 0.79kg
Giải pháp tất cả trong một cho việc đo lường
Cài đặt nhanh chóng trong vòng chưa đầy 2 phút
Độ bền cao và hiệu suất vượt trội.

1 Độ chính xác cao

Độ chính xác không gian: 0.015 mm/m
Độ lệch trung bình: 0.005 mm/m
Kết quả kiểm tra phê duyệt đạt tiêu chuẩn VDI/VDE 2634 part 1

2 Phương pháp sử dụng tiện lợi

Công cụ chẩn đoán phần mềm trực quan
Nút đa chức năng: Tương tác đơn giản với phần mềm VXelements
Khung chiếu laser: Cung cấp phản hồi thời gian thực GO/NO-GO đối với ảnh đo
Điều khiển và vận hành trực quan: Học một cách dễ dàng và có thể sử dụng được ngay lập tức.

3 Tính di động vượt trội

Nhẹ và kích thước nhỏ: 0.79kg
Giải pháp tất cả trong một cho việc đo lường
Cài đặt nhanh chóng trong vòng chưa đầy 2 phút
Độ bền cao và hiệu suất vượt trội.

Linh kiện

BỘ SẢN PHẨM CƠ BẢN

PHỤ KIỆN LỰA CHỌN

Bộ thước đo dài

Phụ kiện kiểm tra quang học

Cán kéo dài

Bộ hỗ trợ từ tính cho thước đo

Thông số kỹ thuật

	MaxSHOT NEXT™	MaxSHOT NEXT™\|ELITE
Accuracy	0.025 mm/m (0.0003 in/ft)	0.015 mm/m (0.00018 in/ft)
Average deviation	0.008 mm/m (0.0001 in/ft)	0.005 mm/m (0.0006 in/ft)
Volumetric accuracy (when combined with)
HandySCAN 3D\|BLACK Series HandySCAN 3D\|SILVER Series	0.020 mm + 0.025 mm/m (0.0008 in + 0.0003 in/ft)	0.020 mm + 0.015 mm/m (0.0008 in + 0.00018 in/ft)
Go!SCAN SPARK™	0.050 mm + 0.025 mm/m (0.0020 in + 0.0003 in/ft)	0.050 mm + 0.015 mm/m (0.0020 in + 0.00018 in/ft)
HandyPROBE Next+™ MetraSCAN BLACK+™	0.025 mm + 0.025 mm/m (0.0009 in + 0.0003 in/ft)	0.025 mm + 0.015 mm/m (0.0009 in + 0.00018 in/ft)
HandyPROBE Next+™\|Elite(5) MetraSCAN BLACK+™\|Elite(5)	0.025 mm + 0.025 mm/m (0.0009 in + 0.0003 in/ft)	0.025 mm + 0.015 mm/m (0.0009 in + 0.00018 in/ft)
Weight	0.79 kg (1.75 lb)	0.79 kg (1.75 lb)
Dimensions (LxWxH)v	104 x 180 x 115 mm (4.1 x 7.1 x 4.5 in)	104 x 180 x 115 mm (4.1 x 7.1 x 4.5 in)
Operating temperature range	5-40°C (41-104°F)	5-40°C (41-104°F)
Operating humidity range (non-condensing)	10-90%	10-90%
Certifications	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), IP50, WEEE, Laser class (2M)	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), IP50, WEEE, Laser class (2M)
